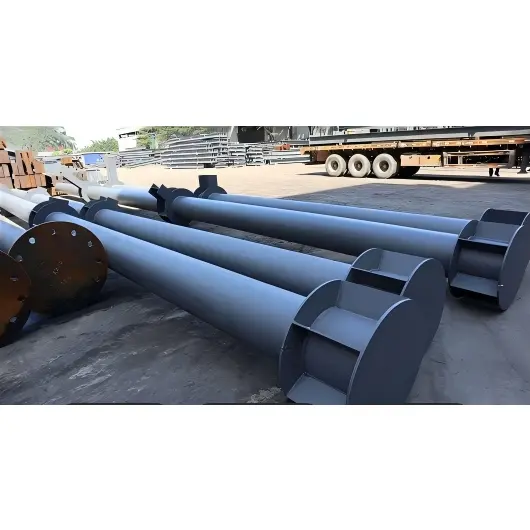

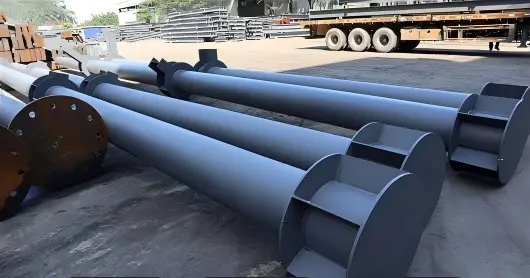

Cirkulær hule stålrørssøjle

Disse søjler har en glat, lige cylindrisk profil og et ringformet tværsnit, der sikrer ensartet lastfordeling og overlegen aksial bæreevne. De overfører effektivt belastninger fra overbygningen til fundamentet og er velegnede til vertikal støtte i forskellige applikationer, herunder lette og tunge stålkonstruktioner, landskabsarkitektur, stadioner, gangbroer, industrianlæg og præfabrikerede bygninger. De leveres komplet med nødvendige tilslutningskomponenter såsom bundplader, afstivningsplader, tilslutningsplader og højstyrkebolte.

Produktdefinition og konfiguration

I. Grundlæggende definition af cirkulære rørsøjler

Den cirkulære hule stålrørssøjle er en lodret bærende komponent med et hult, cirkulært tværsnit. Disse søjler er primært konstrueret af sømløse eller svejsede cirkulære stålrør, og de bruges i vid udstrækning i stålkonstruktionsbygninger, kommunale projekter, broer og stadioner, hvor de primært modstår aksial kompression, bøjningsmomenter og vridningsmomenter.

1. Kerneattributter

Materiale: Overvejende kulstofkonstruktionsstål og lavlegeret stål; galvaniserede overflader, anti-korrosionsbelægninger eller rustfrit stål er tilgængelige til udendørs eller korrosive miljøer.

Tværsnitskarakteristika: Defineret af ydre diameter (D) og vægtykkelse (t); den hule cirkulære form sikrer ensartet belastningsfordeling i alle retninger, fremragende vridnings- og trykstyrke og minimal spændingskoncentration.

Fremstillingsproces: Tilgængelig som sømløse rørsøjler (integreret valsede, med høj bæreevne) eller svejste rørsøjler (dannet ved at rulle og svejse stålplader, hvilket giver lavere omkostninger).

2. Nøgleapplikationsscenarier

Kernerør til superhøjhuse, spillesteder med stor spændvidde (udstillingscentre/stadioner), højhastighedstogstationer, baldakiner, industrianlæg, bropiller, kommunale autoværnstolper, landskabssøjler osv. 3. Grundlæggende specifikation Notation

Standardnotation: φ Ydre diameter × Vægtykkelse × Længde; f.eks. φ219×8×6000 (ydre diameter 219 mm, vægtykkelse 8 mm, søjlelængde 6 m).

II. Konfiguration af cirkulær hulsektion (CHS) kolonnesamling

Et komplet system, der omfatter det vigtigste cirkulære hule stålrørssøjlehus, top- og bundforbindelser, tilslutningstilbehør og hjælpekomponenter. Det er kategoriseret i fem hovedmoduler baseret på placering: søjlelegemet, søjlebase/fundament, søjletopforbindelse, bjælke-til-søjleforbindelse og hjælpetilbehør.

1. Kolonnetekst (kernekomponent)

Hovedcirkulært rør: Rørdiameter, vægtykkelse og materiale vælges baseret på belastningskrav; ekstra lange søjler kan fremstilles i segmenter, udstyret med samlinger til splejsning (flange, svejsede eller stikforbindelser).

Forstærkningsstrukturer (obligatorisk til tunge belastninger eller højhuse):

Indvendige afstivningsringe og langsgående afstivningsribber: For at forhindre lokal knækning af rørvæggen.

Taljereduktion / Diameterovergangssektion: Overgang ved hjælp af cirkulære rør med variabel diameter, når belastningerne er forskellige mellem de øvre og nedre sektioner.

2. Søjlebasesamling (tilsluttes til fundamentet; bestemmer overordnet stabilitet)

En komplet bærende samling til den nederste del af CHS-søjlen; Der findes to almindelige former:

1) Indlejret ankerbolt type (mest almindelige)

·Bundplade: Tyk cirkulær eller firkantet stålplade, fuldsvejset til søjlekroppen.

·Ankerbolte: Flere højstyrke ankerbolte indlejret i betonfundamentet.

·Tilbehør: Møtrikker, spændeskiver, nivelleringsskiver og fugemateriale (til sekundær fugning for at udjævne og sikre bunden).

2) Insert-type fatningsfundament (Cup-fundament)

·Betonfatning (skål) + indsat søjleafsnit + omgivende komprimeret beton eller fintilslagsbeton; almindeligt anvendt i kommunalteknik og brobyggeri.

3. Kolonnetopsamling (overfører kraft og understøtter overbygningen)

Valgt baseret på typen af ​​overbygningskomponenter:

·Søjletoppplade: Hætteplade, der forsegler toppen, beskytter det indre af røret og overfører belastninger fra oven.

·Søjle topforbindelsessæde / Flange: Bruges til at forbinde til øvre cirkulære rør, spær eller rumrammestøtter. · Stolpehætter (til landskabspleje/værn): Dekorative og vejrbestandige; fås i sfæriske, flad-top og koniske former.

4. Bjælke-søjle / rør-til-rør forbindelsessamlinger (tilbehør til lateral lastoverførsel)

Standardtilbehør til at forbinde cirkulære rørsøjler til stålbjælker, sekundære elementer og tilstødende rørsøjler:

· Rundgående konsoller / knastplader: Svejset til rørlegemet for at understøtte stålbjælker.

·Forbindelsesflanger / rørklemmer: Til samling af rør med samme diameter eller overgang mellem forskellige diametre (reducerende samlinger).

·Højstyrkebolte, svejsningsplader og forbindelsesplader: Til fastgørelse og forstærkning af samlinger.

5. Hjælpekomponenter (installation, beskyttelse og vedligeholdelse)

·Løftetilbehør: Løfteøjer, løfteringe (fabriksmonteret for at lette løft på stedet).

· Anti-korrosionsbeskyttelse: Primer, mellemlag og topcoat / varmgalvaniseret belægning; anti-korrosionsforsegling (endehætter for at forhindre vandindtrængning og rustning).

·Installationshjælpemidler: Positioneringsbeslag, midlertidige understøtninger, justerbare topstik (til justering og midlertidig fastgørelse under installation).

III. Eksempler på almindelige monteringskonfigurationer

1. Standard fabriks cirkulær rørsøjle: Cirkulært hovedrør + bundplade + ankerbolte + nivelleringsshims + topkappe + rørkropskonsol + højstyrkebolte + anti-korrosionsbelægning + løfteør.

2. Kommunal vejrækværksstolpe: Cirkulært hovedrør + indlejret bundflange / betonsokkel + dekorativ topkappe + rækværksforbindelsesklemme / klapplade + galvaniseret anti-korrosionsbelægning.

3.High-rise stålstruktur segmenteret cirkulær rørsøjle: Segmenterede cirkulære rør + splejsningsflanger / svejsede samlinger + indvendige afstivningsringe + indlejret ankerbolt samling + ringformet bjælke-søjle forbindelsesplade + omfattende anti-korrosionssystem.

IV. Kort opsummering

·Definition: Et lodret bærende element lavet af hult cirkulært stålrør; har fremragende mekaniske egenskaber og bred anvendelse. ·Systemlogik: Søjlehus + bundforbindelsessamling + topforbindelsessamling + sidetilslutningstilbehør + anti-korrosions-/løftetilbehør; komplette konfigurationer vælges baseret på projektbelastninger og applikationsscenarier.

Hvad er de vigtigste fordele ved cirkulære hule stålrørssøjler?

1. Det cirkulære tværsnit sikrer ensartet spændingsfordeling, høj aksial trykstyrke og fremragende vridningsstabilitet.

2. Det strømlinede udseende er minimalistisk, men alligevel imponerende, hvilket forstærker strukturens overordnede æstetiske tiltrækningskraft.

3. Lav vindmodstand giver overlegen vindydelse til udendørs applikationer.

4. Letvægts natur forenkler løft og installation, hvilket resulterer i høj konstruktionseffektivitet.

5. Både indvendige og udvendige overflader kan behandles for korrosionsbestandighed, hvilket sikrer holdbarhed mod fugt og lang levetid.

6. Omfattende specifikationer tilgængelige; højde, tilslutningsplader og indlejrede dele kan tilpasses, så de passer til forskellige arkitektoniske scenarier.

Sammenlignet med H-sektionsstålsøjler og kvadratiske/rektangulære hulsøjler, hvad er de vigtigste kendetegn ved cirkulære rørsøjler?

I. Strukturel mekanik fordele

1. Balanceret rundstrålende belastningsbærende og overlegen torsionsydelse: Inertimomentet er konsistent på tværs af alle retninger (ingen skelnen mellem stærke og svage akser), hvilket giver langt bedre tilpasningsevne til vindbelastninger, seismisk torsion og excentriske belastninger end H-sektioner eller firkantede rør. De er det foretrukne valg til store spillesteder, tårnhøje strukturer og kystprojekter, der er udsat for kraftig vind. I modsætning hertil har firkantede rør og H-sektioner svage akser og betydelige svagheder med hensyn til lateral torsion.

2. Højere trykbelastningskapacitet og modstandsdygtighed over for lokal udbøjning for samme mængde stål: Ved aksial kompression er spændingen jævnt fordelt over den cirkulære rørvæg. For et givet tværsnitsareal følger belastningskapaciteten rækkefølgen: cirkulært rør > firkantrør > H-profil stål. Kraftige søjler kan gøres lettere for at reducere omkostningerne, spare stål og sænke egenvægten.

3. Laveste vindmodstandskoefficient: Den strømlinede cirkulære form resulterer i en vindbelastningskoefficient på ca. 0,8 sammenlignet med 1,3 for firkantede rør og over 1,5 for H-profilstål. Dette reducerer betydeligt vindbelastningen på tårnhøje søjler, udendørs gangbroer, vindkraftstøtter og baldakinsøjler, og sænker derved omkostningerne til fundamentforankring.

II. Karakteristiske træk inden for fremstilling og konstruktion

1. Forenklet samlingsdesign og fleksible bjælke-til-søjle-forbindelser: Stålbjælker kan forbindes til cirkulære hule sektioner (CHS) i en hvilken som helst vinkel på tværs af hele 360°-omkredsen, hvilket undgår begrænsningerne af firkantrørs rette vinkler eller H-bjælkeflangejusteringer; dette giver klare fordele for scenarier, der involverer skrå bjælker, radiale spær og multi-direktionelle bjælkekrydsninger. Standardiserede ringformede konsoller og klemmeforbindelser letter monteringen.

2. Praktisk segmentsplejsning: Understøtter både fuld-omkreds stumpsvejsning (med indvendig/udvendig affasning) og flangeforbindelser. Periferiske svejsninger på cirkulære rør fordeler spændingen jævnt - i modsætning til firkantede rør, som er tilbøjelige til spændingskoncentration i hjørnerne, eller H-bjælker, som kræver præcis justering af flanger og væv - hvilket resulterer i højere fremstillingstolerancer.

3. Balanceret løftevægt: Ensartet vægtfordeling eliminerer risikoen for excentrisk belastning eller væltning under hejsning.

III. Karakteristiske egenskaber inden for korrosionsbeskyttelse og vedligeholdelse

1. Optimeret overfladeareal til korrosionsbeskyttelse: For et givet tværsnitsareal følger det udvendige overfladeareal rækkefølgen: Cirkulært rør < Firkantet/rektangulært rør < H-bjælke. Dette reducerer mængden af ​​maling eller varmgalvaniseringsmateriale, der kræves, og sænker omkostningerne. Fraværet af skarpe kanter eller "døde zoner" forhindrer maling i pool eller manglende pletter, hvilket sikrer overlegen holdbarhed i udendørs korrosive miljøer.

2. Ingen "døde zoner" for vand- eller støvophobning: I modsætning til de øverste riller i firkantede rør eller flangekanalerne på H-bjælker - som har tendens til at fange regnvand og støv, hvilket fører til korrosion - tillader den buede overflade af cirkulære rør regnvand at løbe naturligt væk, hvilket væsentligt forlænger levetiden for udendørs kommunale søjler og landskabssøjler.

IV. Karakteristiske træk i arkitektonisk æstetik og anvendelsesscenarier

1. Integreret dekorativt design: Den buede profil passer til landskabsarkitektur, gardinvægstolpe og udstillingshallers facader. Den rummer sfæriske søjlehætter og buede dekorative elementer, der kombinerer strukturel belastning med arkitektonisk æstetik - hvorimod firkantede rør og H-bjælker ofte virker stærkt industrielle.

2. Egnethed til trange rum: Tilbyder en mindre ydre diameter for den samme bæreevne, hvilket giver tydelige fordele for brugsføring, indvendige dekorative søjler og kompakte udstyrsstøtter. V. Omkostningsafvejninger (udnyttelse af differentiering: svagheder vs. styrker)

Svagheder: Til ultratunge belastninger og tæt anbragte rammesøjler giver H-bjælker bedre omkostningsydelse. Nøgleapplikationsscenarier: Højhuse, lange spændvidder, belastning i flere retninger, udsatte/vindtilbøjelige steder og integrerede strukturelle-dekorative funktioner; cirkulære hule sektioner (CHS) giver lavere samlede livscyklusomkostninger i disse områder.

VI. Sammenfatning af differentieret positionering

H-bjælker: Fokuser på flere etagers rammer med tæt afstand. Firkantede rør: Fokus på almindelige industrianlæg med lille spændvidde. Circular Hollow Section (CHS) søjler: Fokus på langspændte, højhuse, multi-retningsbestemt belastning og integrerede landskabsstrukturprojekter; de etablerer en uerstattelig markedsfordel gennem vridningsmodstand, lav vindmodstand og let korrosionsbeskyttelse.

End-to-End Processing Workflow for cirkulær hule stålrørssøjle

I. Produktklassificering

1. Sømløse CHS-søjler: Fremstillet via dyb bearbejdning af færdigt sømløst stålrør; bruges typisk til små til mellemstore diametre og højpræcisions bærende søjler (φ60–φ630).

2. Valsede og svejsede CHS-søjler: Fremstillet ved at rulle stålplade til en cylinder efterfulgt af langsgående og/eller perifer svejsning; bruges til søjler med stor diameter og tung belastning (standardmetoden for ekstra store søjler >φ630).

II. Standardbehandlingstrin (delte downstream-processer for begge typer)

Proces 1: Råmaterialeinspektion og skærelayout

1. Sømløst rør: Indgående inspektion af materiale, ydre diameter, vægtykkelse og fejldetektionsrapporter; skæres til i længden ved hjælp af CNC-save eller plasmaskærere.

2. Valset/svejset rør: Registrering af indgående fejl og nivellering af stålplader; CNC skæring til den udviklede bredde og affasning.

Tillæg for svejsesvind og bearbejdning er inkluderet under skæring.

Proces 2: Valsning og formning (kun specifik for valset/svejset CHS)

1. Stålplade rullet ind i en cylinder ved hjælp af en pladebukkemaskine med tre ruller; kanter justeret og lukket.

2. Klæbesvejsning til fiksering; justering af rundhed og kantforskydning (forskydning ≤ 10 % af vægtykkelsen).

Proces 3: Svejsning af hovedrørets sømme

1. Svejsning med langsgående søm: Automatisk nedsænket buesvejsning (SAW) – der danner både indre og ydre vulster – til den langsgående søm af det rullede rør;

2. Eftersvejsning: Visuel inspektion af svejsesømme → Ultralydstestning (UT) (100 % inspektion for grad I svejsninger);

3. Omkreds stødsvejsning til multi-segment splejsning af lange søjler: Anvender også dobbeltsidet SAW og NDT (ikke-destruktiv test).

Proces 4: Afrunding og opretning af cirkulære rør

Valsede og svejsede rør oplever betydelig svejsedeformation; en specialiseret hydraulisk afrundingsmaskine bruges til at korrigere rundhed og rethed, og kontrollere ovalitet til ≤D/1000; sømløse rør kræver kun mindre rettejusteringer.

Proces 5: Slutfasning og endefladebearbejdning (kritisk proces)

CNC drejebænk / endefladefræsning:

· Fræs begge ender af røret flade og skær svejsefasninger, så endefladen er vinkelret;

· For søjler, der kræver flangeforbindelser, præcisionsbearbejdes et register (tap) ved rørenden for at sikre en flad, plan pasform med flangen.

Proces 6: Samling og svejsning af kolonne-endekomponenter

1. Søjlebundpladesamling: Layout og samling af firkantede/cirkulære bundplader og afstivningsribber, efterfulgt af hæftesvejsning til positionering;

2. Kolonnetopplade og endedæksel: Fuldsømsvejsning af endehætten for at forsegle røråbningen og forhindre vandindtrængning;

3. Knækplader / Lugplader / Ringformede tilslutningsplader: Layout iht. tegninger, samling omkring røromkredsen og fiksering via hæftesvejsning;

4. Indvendige afstivningsringe (til højlastede højhuse): Segmenteret hejsning og montering af indvendige ringformede afstivningsplader, fastgjort ved indvendig hæftesvejsning.

Proces 7: Svejsning i alle positioner af komponenter

1. Bundpladeribber og konsoller: Svejset ved hjælp af Gas Shielded Welding eller Submerged Arc Welding (SAW);

2. Kritiske samlingssvejsninger: Udsat for UT ikke-destruktiv prøvning i overensstemmelse med designkrav.

Proces 8: Korrektion af færdigt produkt og hulboring

1. Korrektion af svejsedeformation og søjlens rethed ved hjælp af en kombination af flammeopvarmning og mekaniske metoder;

2. CNC-boring af huller til bolte og forsyningsledninger på nødvendige steder. Proces 9: Rustfjernelse og anti-korrosionsbehandling

1. Kugleblæsning til Sa2.5-kvalitet for at fjerne mølleskala og rust;

2. Coating: Primer + mellemlag + topcoat; fortsæt til varmgalvaniseringsprocessen, hvis det er nødvendigt.

Proces 10: Færdigvarenummerering, inspektion, emballering og forsendelse

1. Marker komponent-ID, gitterlinjer og højdeniveauer;

2. Omfattende inspektion af dimensioner, svejsninger og anti-korrosionsbelægning inden lager.

III. Sammenligning af de to processer

1. Sømløse cirkulære hule stålrørssøjler: Kort behandlingstid, ingen langsgående svejsninger, fremragende strukturel integritet; rørdiameteren er dog begrænset, og indkøbsomkostningerne for store diametre er høje.

2. Valsede og svejsede cirkulære rørsøjler: I stand til ultra-store diametre med fuldt tilpasselig vægtykkelse; involverer yderligere rulle- og langsvejsningstrin, men giver lavere omkostninger til komponenter i stor skala.

IV. Specialiseret tilpasning (Mega cirkulære rørsøjler til højhuse)

1. For betonfyldte søjler: Fuge- og udluftningshuller er forudreserveret ved rørenderne;

2. Cirkulære rørsøjler med variabel diameter: Fremstillet ved at rulle og svejse en konisk overgangssektion (reducer) for at forbinde forskellige diametre.

Key Performance Parameters for Circular Hollow Section (CHS) kolonner

I. Geometriske specifikationer

1. Betegnelse

Format: ϕD × t × L

·D: Ydre diameter (mm); almindelige størrelser inkluderer φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Vægtykkelse (mm); 4–50 mm

·L: Standard snitlængde; typisk 6m/9m/12m; ekstra lange længder opnået via segmenteret splejsning

2. Dimensionstolerancer

1. Ovalitet: ≤ D/1000

2. Rethed af søjlelegeme: Inden for L/1000

3. End-face vinkelret: ≤ t/10

II. Materiale mekaniske egenskaber (Mainstream kvaliteter: Q235B/Q355B)

Q355NL er valgt til lavtemperaturapplikationer på grund af dens modstandsdygtighed over for lavtemperaturpåvirkninger.

III. Vigtige strukturelle parametre

1. Tværsnitskarakteristika (overlegne i forhold til firkantrør/H-bjælker for samme vægt)

· Girationsradius er ensartet i alle retninger; ingen skelnen mellem stærke og svage økser;

· Vindmodstandskoefficient: μ ≈ 0,8 (mod 1,3 for kvadratiske/rektangulære rør og 1,5 for H-bjælker); lav vindbelastningspåvirkning

1. Kompressionsfordel: Høj aksial kompressionsstabilitetskoefficient; bæreevnen overstiger den for rektangulære søjler for samme tværsnitsareal

2. Torsionsmodstand: Polært inertimoment for cirkulære sektioner er væsentligt højere end for ikke-cirkulære sektioner; fremragende seismisk ydeevne og modstand mod excentriske belastninger

IV. Svejse- og NDT-ydelse (ikke-destruktiv testning).

1. Længde-/omkredssvejsninger (Grade I): 100 % ultralydstest (UT); Grade II svejsninger: 20 % stikprøve UT;

2. Svejsetrækstyrken er ikke lavere end standardværdien for basismetallet. V. Anti-korrosionsspecifikationer

1. Kulblæsning rustfjernelse kvalitet: Sa2.5 (national standard);

2. Standard malingssystem: Primer + Mellemlag + Topcoat; total tørfilmtykkelse: 80–160 μm;

3. Varmgalvanisering: Zinkbelægningstykkelse ≥85 μm; designet til kystnære korrosive miljøer.

VI. Specifikationer for betonfyldte rørsøjler (CFT).

1. Betonkvaliteter, der typisk anvendes til udfyldning: C30, C40 eller C50;

2. Synergistisk bærende virkning mellem stålrør og beton; samlet aksial bæreevne øget med 2-3 gange; almindeligvis brugt i superhøjhuse.

VII. Installations- og tilslutningsspecifikationer

1. Flangeforbindelse: Bruger Grade 8.8 eller 10.9 højstyrkebolte;

2. Søjlebundplade: Pladetykkelse 16–60 mm; udstyret med indlejrede ankerbolte (M20–M64).
