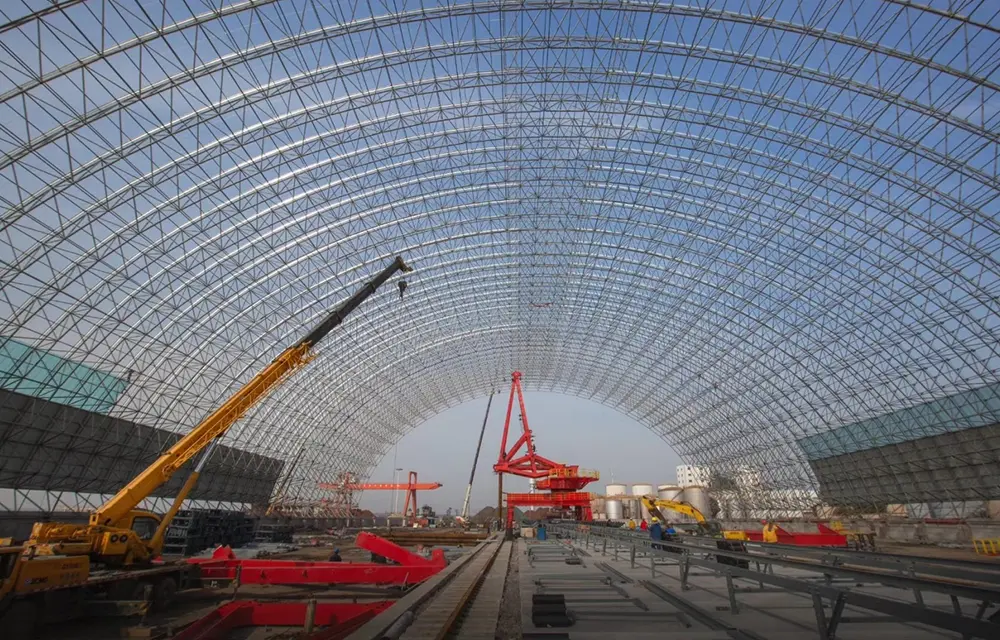

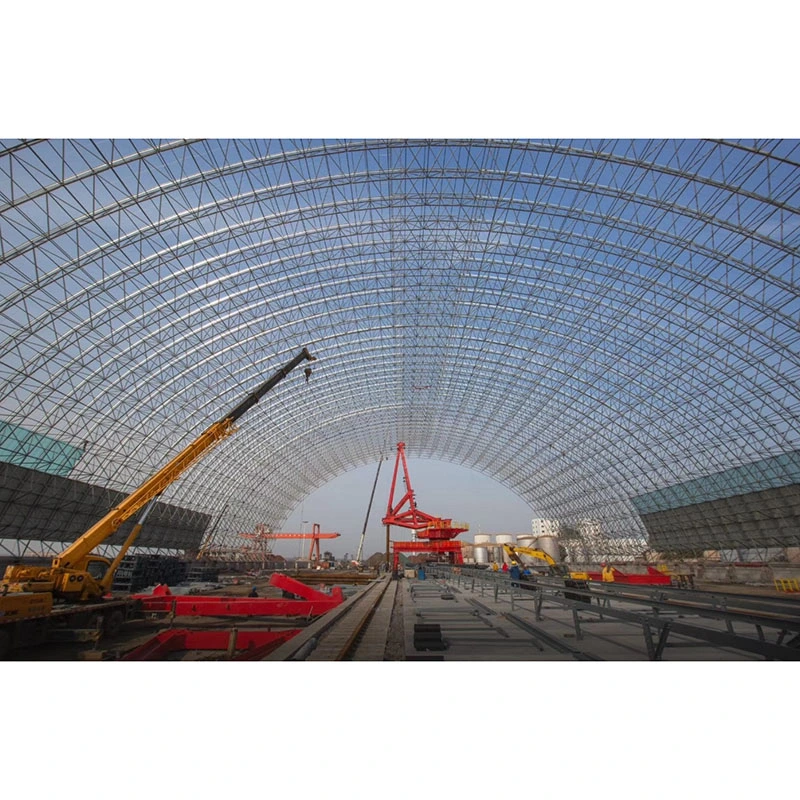

Lang spændvidde stålgitterskalstruktur

I modsætning til konventionelle flade rumrammer eller stive portalrammer, anvender Long Span Steel Lattice Shell Structure et buet rumligt gitterbærende system. Mens flade strukturer primært er afhængige af bøjningsvirkning, opnår dette system en belastningsbærende kapacitet gennem en kombination af skalbuetryk og den aksiale virkning af de rumlige elementer.

Dette system er ikke blot en samling af individuelle elementer, men en komplet, integreret løsning, der omfatter strukturelle knudepunkter, glidelejer, trykfaste fundamentelementer, tagdækninger og lyn-/korrosionsbeskyttelse. Det er specielt konstrueret til at løse strukturelle udfordringer forbundet med søjlefri tage på over 60 meter i spændvidde, komplekse buede geometrier og steder, der er udsat for kraftig vind- og snebelastning. Ved at balancere arkitektonisk æstetik med langsigtet driftssikkerhed er det blevet et almindeligt valg til tagdækning af industrianlæg med ultra-stort spænd og offentlige steder.

Udvælgelseskriterier og distinktioner

1.1 Branchedefinition

The Long Span Steel Lattice Shell Structure - ofte blot omtalt som en "stål gitterskal" - er en type buet, meget statisk ubestemmelig rumlig gitterstruktur. Det er i det væsentlige en flad rumramme, der er blevet buet for at danne en kontinuerlig buet overflade, der omfatter sfæriske, ellipsoide, cylindriske og hyperbolske paraboloide geometrier. Det definerende kendetegn er genereringen af ​​udadgående vandret buetryk, hvilket nødvendiggør understøtninger, ringbjælker eller trykfaste fundamenter for at modvirke indre kræfter. I modsætning hertil bærer flade rumrammer belastninger primært i lodret retning og genererer ingen vandret buekraft; de grundlæggende mekaniske principper, der styrer de to systemer, er helt forskellige.

1.2 Visuelle kendetegn ved strukturel adfærd

- Medlemsbelastning: Primært aksial spænding og kompression; fravær af lokale bøjningsspændinger sikrer ensartet spændingsfordeling.

- Belastningsoverførsel: Lodrette tagbelastninger opløses langs den tangentielle retning af den buede overflade til aksiale kræfter inden i skallen; belastningsvejen er kort, hvilket resulterer i minimalt energitab.

- Operationel egnethed: En meget statisk ubestemmelig redundant struktur; lokaliseret medlemsfejl udløser ikke globalt kollaps, hvilket giver overlegen modstandsdygtighed mod pludselig vind, sne og seismiske hændelser.

1.3 Klassificering efter spændvidde og 3D-nodekonfiguration

- Enkeltlags stålgitterskal: Enkeltlagselementarrangement med meget lav egenvægt; velegnet til små til mellemstore spændvidder (15-60 m) glaserede kupler og små landskabspavilloner; kun anvendelig i områder med lav vind- og snebelastning; anvender overvejende navknuder i støbt stål.

- Dobbelt-lags Bolted-ball Gitter Shell: Dobbelt-lags gitterkonfiguration bestående af top- og bundakkorder med forbindende baneelementer; tilbyder høj stivhed; velegnet til standard kulskure med stort spænd (30-100 m) og cylindriske lagerskaller; det foretrukne valg for steder i landet med standard vind- og sneforhold.

- Dobbelt-lags svejset kuglegitterskal: Med fuld penetrationssvejsning ved de sfæriske knudepunkter, hvilket giver enestående modstand mod deformation; velegnet til ultra-store spændvidder (60-200m) og tunge lastopbevaringsfaciliteter i kystområder udsat for kraftig vind og kraftig sne.

Primære materialevalgskriterier: Q235B stål er valgt til spændvidder ≤60m og tagbelastninger ≤0,9 kN/m²; Q355B stål bruges til spændvidder >60m, tunge kulskure og kystområder.

Omfattende systemkomponenter af langspændende stålgitterskalstrukturer

2.1 Primære netstrukturenheder

Omfatter specialudskårne cirkulære hule sektionselementer (CHS) og tre typer specialiserede knudepunkter; alle elementer skæres til specifikke længder baseret på overfladekrumningen i stedet for at bruge standardiserede længder. Basismaterialer omfatter sømløse stålrør og højfrekvente svejsede stålrør, med specifikationer fra φ60×3,5 til φ219×10. Differentierede applikationsscenarier for nodetyper:

- Boltede hule kugler: Cylindriske skaller med lav krumning og dobbeltlags konventionelle netskaller; samles på stedet ved hjælp af bolte, hvilket kræver nul svejsning på stedet.

- Svejste hule kugler: Strukturer med stor spændvidde, tung belastning og tykke skal; har indvendige ringformede afstivningsribber for at modstå lokal knusningsdeformation.

- Navknuder i støbt stål: Specielt til enkeltlags buede kupler; bruge plug-in-forbindelser og tilbyde det højeste niveau af komponentstandardisering.

Tilknyttede fastgørelseselementer: Boltede kuglesystemer bruger standard 10.9 højstyrkebolte, koniske hoveder, tætningsplader og muffer; svejsede kuglesystemer mangler standardfastgørelseselementer, der udelukkende er afhængige af fuld-penetration stumpsvejsninger med skrå kanter.

2.2 Differentierede støttesystemer

Den vandrette buekraft af en netformet skal er 3-5 gange større end en rumramme; forkert valg af støtte kan direkte føre til tagkollaps. Fire typer understøttelser og deres anvendelsesscenarier:

- Faste hængslede understøtninger: Placeret ved bygningens hjørner; begrænse lodret og tovejs vandret forskydning, bære over 60 % af skallens buetryk og tillade mindre rotation for at aflaste stress.

- Ensrettede glidestøtter: Glid langs den periferiske eller radiale retning; specielt designet til at frigive termisk tryk forårsaget af sæsonbestemte temperaturforskelle, hvilket forhindrer revner på grund af termisk ekspansion og sammentrækning.

- Trækhængslede understøtninger: Anvendes på kystnære eller åbne, udsatte steder; modstå negative vindsugekræfter og forhindre den netformede skal i at blive løftet eller revet af af vinden.

- Elastiske understøtninger: Anvendes til steder med ujævnt fundering eller til uregelmæssige dobbeltbuede netskaller; tilpasse sig fundamentets deformation for at justere lastfordelingen.

Støttetilbehør: 18–30 mm tykke bundplader, 12–20 mm laterale afstivningsribber, Q355B indstøbte ankerbolte og nivellerings-/anti-slip shims.

2.3 Understøttende foranstaltninger for underbygning og trykmodstand

Standard isolerede pælehætter kan ikke modvirke det udadgående tryk, der genereres af den retikulerede skal; derfor kræves målrettet forstærkning. Fundamenter anvender C30-C35 isolerede pælehætter af armeret beton, strimmelfundamenter eller pælehætter. Anti-uplift jordbjælker og beton modvægtspiller er installeret på ydersiden af ​​fundamenterne for at begrænse udadgående forskydning. Fladhedstolerancen for indstøbte stållejeplader er indstillet til ≤2 mm for at sikre jævn glidning af lejerne.

2.4 Understøttende foranstaltninger for tagindkapsling og sidestabilitet

Tagindkapslingen består af tre typer: aluminium-magnesium-mangan stående sømpaneler til buede tøndeskaller, hærdet isoleringsglas til dagslyskupler og profilerede farvebelagte stålplader til lukkede kulskure. Sekundære konstruktionselementer består udelukkende af varmgalvaniserede C- og Z-profiler, suppleret med tagtrækstænger og udhængsstivere. Sidestabiliteten sikres af en ydre armeret betonringbjælke, der indeholder det samlede buetryk, sammen med yderligere stålafstivninger ved gavlende og mellem søjler for at forhindre sideforskydning i enderne.

2.5 Integrerede anti-korrosions-, brand- og lynbeskyttelsessystemer

- Anti-korrosion: Varmgalvaniseret belægningstykkelse ≥85μm for standard indlandsanlæg og ≥120μm for kystområder udsat for saltspray; reparation på stedet af beskadiget galvanisering involverer Sa2.5 slibeblæsning efterfulgt af et tre-lags epoxy-zink-rigt belægningssystem.

- Brandmodstand: Offentlige spillesteder er belagt med tyndfilm opsvulmende brandbestandige belægninger (klassificeret til 0,5-2,0 timers brandmodstand); lukkede industrielle kulskure kræver ikke standard brandsikre belægninger.

- Lynbeskyttelse: Top-akkord-elementer fungerer som et naturligt lynfangende mesh, forbundet til fundamentets vigtigste forstærkningsstænger via lejeankerbolte for at danne et komplet jordingskredsløb; der kræves ingen ekstra lynbeskyttelsesstrimler.

Klar-til-implementeringsløsninger

1. Dobbelt-lags boltet kuglenet skal:

Stålrørselementer + boltede kugler + ensrettede glidende hængslede understøtninger + båndstødbestandige fundamenter + farvebelagt stålbeklædning; ideel til lukkede tørkulskure og tilslagssiloer; laveste omkostninger og korteste byggeperiode.

2. Dobbeltlags sfærisk sfærisk netskal med svejset kugle:

Tykvæggede svejsede rør + afstivede svejsede hule kugler + faste trækfaste understøtninger + pælehættefundamenter + aluminium-magnesium-mangan tagdækning; velegnet til store kupler i stadioner og lufthavnsterminaler; tilbyder den højeste redundans mod vind- og snebelastninger.

3. Enkeltlags hub-node stålnetværk:

Standardiserede buede cirkulære rør + navknuder i støbt stål + lette hængslede understøtninger + tagvindue af glas; velegnet til landskabelige atrier og små udstillingshaller; tilbyder overlegen æstetisk appel.

Vigtigste praktiske fordele

1. Strukturel effektivitet og omkostningseffektivitet:

For en spændvidde på 100 m er stålforbruget 18 %-25 % lavere end for dobbeltlags flade rumrammer; skallens bueeffekt fordeler naturligt belastninger, hvilket eliminerer behovet for fremtidig strukturel forstærkning.

2. Alsidig buet geometri:

I stand til at danne sfæriske eller komplekse dobbeltbuede tagformer; overskrider den økonomiske spændvidde på 36 m for stive portalrammer og opfylder godkendelseskravene for unikke arkitektoniske former.

3. Naturlig dræning og reduceret lækagerisiko:

Buet geometri giver en iboende hældning til dræning, hvilket eliminerer behovet for yderligere fyldlag for at skabe en hældning og reducerer vedligeholdelsesrisici forbundet med taglækager og vandophobning.

4. Høj stabilitet under ekstreme forhold:

Som en meget statisk ubestemmelig struktur udkonkurrerer den alle plane stålkonstruktioner i at modstå Beaufort skala 12 vinde, snestorme og regional seismisk aktivitet.

5. Modulær konstruktion reducerer risici i store højder:

Understøtter integreret jordmontage efterfulgt af hydraulisk løft; reducerer arbejde i høje højder med 70 % og sænker derved antallet af sikkerhedsulykker på stedet.

6. Lave driftsomkostninger for livscyklus:

Ensartede cirkulære hule sektioner letter rustfjernelse og inspektion; det buede tag tillader regnvand og støv at glide naturligt af, hvilket halverer rengøringsfrekvensen.

Sammenlignende analyse med konkurrerende produkter

5.1 Strukturelle adfærdsforskelle

Portalstive rammer oplever kun plane, ensrettede bøjninger; omkostningerne stiger, når spændvidder overstiger 36 m, og de kan ikke danne buede former. Flade rumrammer er udelukkende afhængige af rumlig spænding og kompression uden vandret buetryk; at tilpasse dem til buede overflader kræver adskillige ikke-standardkomponenter, hvilket øger omkostningerne med over 40 %. Langspændende stålgitterskalstrukturer udnytter tovejs rumlig buevirkning, hvilket gør dem naturligt velegnede til buede overflader og giver betydelige omkostningsfordele for ultra-store spændvidder.

5.2 Konstruktions- og indkapslingsforskelle

Rumrammer kræver generelt montering stykke for stykke i højden, hvilket begrænser pladsens fleksibilitet; stålgitterskaller giver mulighed for et valg af fire konstruktionsmetoder, herunder rotationsglideteknikker, der er egnede til trange rum. Med hensyn til kabinettet flugter krumningen af ​​stålgitterskallen perfekt med aluminium-magnesium-manganpaneler og buet glas, hvilket eliminerer vridningsspænding på tagpaneler og reducerer risikoen for fremtidige revner.

5.3 Anti-korrosionsbehandlingsforskelle

Strukturelle elementer består udelukkende af sømløse cirkulære rør, hvilket eliminerer de snavsfangende "døde zoner" fundet med vinkel- eller kanalstål; dette sikrer fuldstændig dækning under varmgalvanisering og belægningsapplikationer, hvilket forlænger anti-korrosionslevetiden i kystnære miljøer med 8-12 år sammenlignet med plane rumrammer. Standardiseret behandlingsarbejdsgang efter kategori

6.1 Mainstream Processing Workflow for dobbeltlags Bolted-Ball Space Frames

1. Bolt-kugle præcisionsbearbejdning: Rundt stålsmedeemne → Drejebøjning af sfærisk overflade → Multistationsboring og anboring ved bestemte vinkler/krumninger → Magnetisk partikelinspektion (MPI) for indvendige revner → Varmgalvanisering.

2. Præcisionsbearbejdning af lem: CNC-skæring af stålrør i længden → Bearbejdning af koniske hoveder → Fuldgennemtrængende CO2 periferisk svejsning i begge ender → Ultralydstest (UT, Grade II) på 20% af kritiske elementer → Kugleblæsning (Sa 2,5) til fjernelse af rustforzinkning → Varmgalvanisering.

3. Bearbejdning af tilbehør: Bratkøling, hærdning og inspektion af Grade 10.9 bolte; samtidig galvanisering af muffer og sætskruer for at sikre gevindpasningstolerancer.

4. Fabriksformontering: Montering af 1:1 skala buet samling jig → Prøvemontage af vifteformede enheder → Verifikation af sfærisk stigning og boltindføringsdybde → Justering af ikke-standardelementer.

5. Zoneemballage: Kategoriseret emballage baseret på periferisk og radial nummerering → Mærkning af montagerækkefølge på stedet.

6. Installation på stedet: Understøtningsnivellering → Montering af bundkordegitter → Montering af baneelementer og topkordelukning → Endelig tilspænding af højstyrkebolte → Galvaniserende efterbehandling og brandsikker belægning.

6.2 Specialiseret arbejdsgang for dobbeltlags svejsede kuglerumsrammer

Prægning af stålpladehalvdele → Affasning → Samling af indvendige ringformede afstivningsribber → Dykket buesvejsning (SAW) til kuglelukning → 100 % UT (Grade II) svejseinspektion → Slibning og galvanisering af kugler; on-site fuld-penetration skråsvejsning af elementer til kugler, med inspektion og accept af hver svejsning.

6.3 Specialized Workflow for Single-Layer Hub-Node Space Frames

Præcisionsstøbning af støbestålknuder → Bearbejdning af multi-retningsforbindelsesslidser → Fræsning af buede rørender → Fabriksforsøgsmontering → Samlet galvanisering; montering på stedet via indsættelse og boltlåsning - intet varmt arbejde eller svejsning påkrævet på stedet.

6.4 Standardiseret behandlingsarbejdsgang for support

CNC skæring af bundplader og afstivningsplader → Affasning, montage og svejsning → Præcisionsfræsning af glideflader → Svejseinspektion → Galvanisering af ankerbolte og komplet sæt emballage.

Omfattende engelske præstationsparametre

7.1 Geometriske parametre for medlemmer og led

Fælles stålrørsspecifikation: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Konventionel gitterafstand: 1,5 m ~ 3,5 m til sfæriske og cylindriske gitterskaller

Elementbearbejdningstolerance: Total længdeafvigelse ±1,0 mm, linearitet ≤ L/1000

Boltet sfærisk knude: Diameter φ120~φ400mm, vægtykkelse 12~20mm, skruehulsvinkeltolerance ±15′

Svejset hul sfærisk knude: Diameter φ200~φ500mm, vægtykkelse 14~22mm med indvendig afstivningsring

Støttebundplade: 18~30mm tykkelse, afstivningsplade 12~20mm, ankerboltmateriale Q355B

7.2 Materiale Mekanisk egenskabstabel

7.3 Parametre for spændvidde og lastbærende

Enkeltlags gitterskal økonomisk spændvidde: 15m~60m

Dobbeltlags boltet sfærisk gitterskal økonomisk spændvidde: 30m~100m

Dobbeltlags svejset sfærisk gitterskal maksimal spændvidde: 60m~200m

Tagbelastningsindeks: Egenlast 0,35~0,90kN/㎡, levende belastning 0,5~1,2kN/㎡; lukket kulskur levende belastning op til 2,5kN/㎡

Temperaturdeformationskontrol: Ultralange cylindriske skaller skal anvende envejs glidende understøtninger for at frigive temperaturbuetryk

7.4 Standarder for svejseinspektion

Boltet sfærisk rør periferisk svejsning: Grade 2 svejsning, 20 % UT ultralydsinspektion for nøglemedlemmer, 100 % inspektion for nationale nøgleprojekter

Svejset sfærisk stødsvejsning: Fuld penetration grad 2 svejsning, 100 % UT inspektion for tunge belastnings gitterskaller

7.5 Anti-korrosion og brandsikker teknisk indeks

Fabriks varmgalvanisering: ≥85μm for indre områder, ≥120μm for kystnære salttågeområder

Reparationsstandard på stedet: Sa2.5 sandblæsning, total tørfilmtykkelse ≥120μm for tre-lags malingssystem

Brandmodstandsvarighed: 0,5 timer/1,0 timer/1,5 timer/2,0 timer til offentlige bygninger i tyndt lag brandsikker belægning

7.6 Installation på stedet Præcisionskontrol

Ringbjælke og støtteakseafvigelse ≤±5mm, støttehøjdeafvigelse ≤±3mm

Højdeafvigelse af tilstødende understøtninger ≤2 mm, samlet skalstigningsafvigelse ≤1/1000 af designhøjde

7.7 Projektstålforbrugsreference (projektionsområde)

Enkeltlags dagslyskuppel: 10~20kg/㎡

Dobbeltlags konventionel cylindrisk skal: 20~33kg/㎡

Dobbeltlags lukket kulskur gitterskal: 33~55kg/㎡

Installationsmetoder på stedet, der matcher projektbetingelserne

Installationsskemaer for stålgitterskalkonstruktioner med lang spændvidde vælges baseret på stedets forhold for at løse udfordringer såsom begrænset plads og adgangsbegrænsninger for kranen:

1. Bulkmontage i stor højde: Velegnet til spredte steder med lille spændvidde, der kræves ikke stort løfteudstyr

2. Bloksamling: Del skallen i vifteformede blokke, saml på jorden og løft separat

3. Samlet hydraulisk løft: Foretrukken til indendørs spillesteder med store spændvidder, minimer risikoen for drift i store højder

4. Roterende glideinstallation: Velegnet til smalle kystområder med begrænset kransvingradius

FAQ

Q1 Hvordan vælger jeg hurtigt mellem enkelt- og dobbeltlags stålgitterskalkonstruktioner med lang spændvidde?

For spændvidder ≤60m i ikke-kystnære områder uden sneophobning og høje krav til naturlig belysning foretrækkes en enkeltlags hub-node gitterskal (30 % lavere pris). For spændvidder >60 m eller i scenarier med kystnære, tunge sne eller tunge belastninger (materialeopbevaring) er en dobbeltlags gitterskal obligatorisk for at forhindre lokal knækustabilitet forbundet med enkeltlagsstrukturer.

Q2 Kan glidestøtter undlades til gitterskaller?

Nej. For tøndeskaller med en længde på over 45 m eller kupler med en diameter på over 50 m, genererer termisk deformation interne trykkræfter, der langt overstiger stålets bæreevne; udeladelse af glidende understøtninger ville direkte forårsage elementbøjning eller brud.

Q3 Kan sekundær skæring eller boring udføres på stedet efter varmgalvanisering?

Sekundær skæring eller boring er forbudt. Alle hulplaceringer og elementlængder er præfabrikerede på fabrikken, med kun boltet samling udført på stedet; skæring beskadiger den galvaniserede belægning - som ikke kan repareres fuldt ud - hvilket reducerer strukturens korrosionsbestandige levetid markant.

Q4 Hvad er forskellen i langsigtede O&M-omkostninger mellem stålgitterskaller og rumrammer?

For samme spændvidde tilbyder den buede overflade af en gitterskal overlegne selvrensende egenskaber, hvilket reducerer de årlige tagrensningsomkostninger med 45 %. Derudover lider aksialbelastningselementer ikke af træthedsinduceret bøjning, hvilket eliminerer behovet for strukturel forstærkning inden for 30 år; således er O&M-ydeevnen langt overlegen i forhold til flade rumrammer.

HAISHENG Servicefordele

1. Strukturelt udvalg og design på forhånd: Forsalgstjenester omfatter levering af gratis, specialiserede tegninger til lejelayout og ringbjælkeforstærkning – baseret på lokale vind-/sneparametre, seismisk intensitet og geologiske forhold – for at forhindre designfejl med hensyn til fundamentets laterale trykmodstand.

2. Omfattende tosproget dokumentation: Levering af fuld dokumentation på både engelsk og kinesisk – inklusive materialerapporter, ultralydstestrapporter (UT) for svejsninger, galvaniseringscertifikater og installationsstrukturberegninger – for direkte at opfylde kravene fra oversøiske tilsynsmyndigheder og toldbehandling.

3. Beskyttende emballage til grænseoverskridende transport: Kugleformede knudepunkter er individuelt pakket ind i bobleplast; slanke elementer er bundtet på stålstativer med beskyttende hjørneafskærmninger; og alle varer har forseglet, salttågebestandig emballage, der er egnet til søfragt.

4. 24/7 Tosproget teknisk vejledning med fjernbetjening: Videostøtte i realtid, der dækker nivellering af glidelejer, trinvis bolttilspænding og ringstrålesplejsning.

5. Omfattende garantidækning: En 5-årig strukturel garanti på hovedmedlemmer; anti-korrosionsgarantier for den varmgalvaniserede belægning (15 år for indre områder, 8 år for kystområder); og levetid reservedele tilgængelighed til at forbinde noder.
