Tagplader af korrugeret stål til strukturelle bygninger

Tagplader af korrugeret stål til strukturelle bygninger er de mest udbredte tagdækningsmaterialer i stålkonstruktionssystemer. Disse produkter anvender varmgalvaniseret eller Al-Zn-belagt stål som basissubstrat, med en rullebelagt farvet beskyttende finish og formet til standardprofiler via koldvalsning. Det komplette system omfatter tagpaneler, fastgørelseselementer, isoleringslag, vandtætte membraner, riller og forskellige beklædningskomponenter, hvilket skaber en omfattende samling, der spænder fra den bærende base til overfladevandtætning, isolering og kantafslutning.

Karakteriseret ved lav vægt, høj konstruktionseffektivitet og tilpasselige korrosionsbestandighedsniveauer, er disse paneler velegnede til standardlagre og fabrikker såvel som rumramme med store spændvidder og buede net-skaltage. De afbalancerer ydeevne, byggeomkostninger og langsigtet holdbarhed, og de er et foretrukket valg til tagkonstruktioner af stålkonstruktioner.

Produktanalyse og definition

1 Grundlæggende produktdefinition

Bølgestål tagplader til strukturelle bygninger anvender varmgalvaniseret eller Al-Zn-belagt profilstål som det ydre lag. Kombineret med isoleringsmaterialer, vandtætningstilbehør, fastgørelseselementer og beklædningskomponenter, monteres de over C-sektions- eller Z-sektions-stålringe for at danne en komplet tagkonstruktion. Systemet leverer væsentlige funktioner såsom tagtætning, vandtætning, termisk isolering og vindmodstand, og fungerer som en almindelig tagløsning til lette stålbygninger, rumrammer og netskalprojekter.

2 Specifikationer for underlag og belægning

2.1 Mainstream-substrater omfatter varmgalvaniseret stål og varmdyppet Al-Zn-belagt stål; almindelige belægningsspecifikationer omfatter AZ150, AZ180 og AZ275.

2.2 Overfladen har en farvet bagt-på-finish, tilgængelig i tre belægningstyper - Polyester (PE), High Durability Polyester (HDP) og Polyvinylidenfluorid (PVDF) - valgt baseret på indendørs/udendørs miljøforhold og krav til korrosionsbestandighed.

3 Mainstream produktkategorier

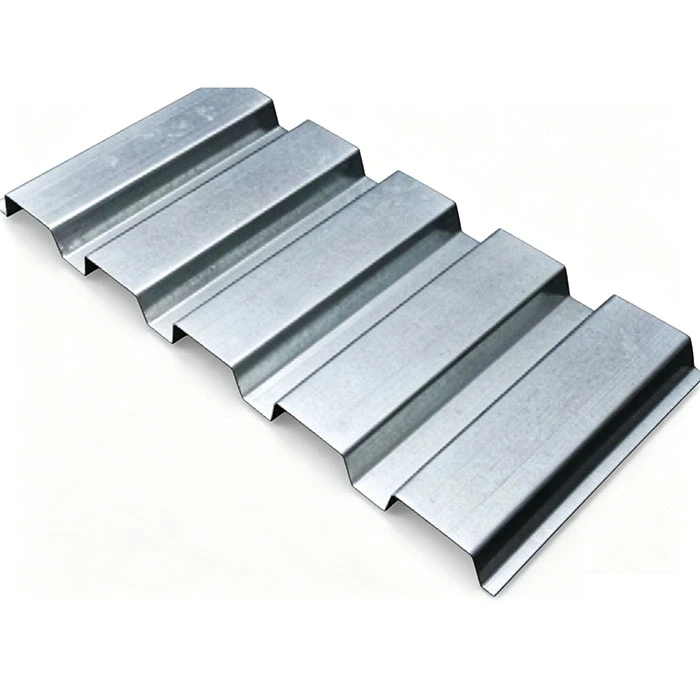

3.1 Standard overlappende farvebelagte stålplader: Indeholder to almindelige profiler - Type 840 og Type 900. Disse fastgøres med blotlagte selvskærende skruer og bruges i vid udstrækning til standard fabriksbygninger og lagerbygninger.

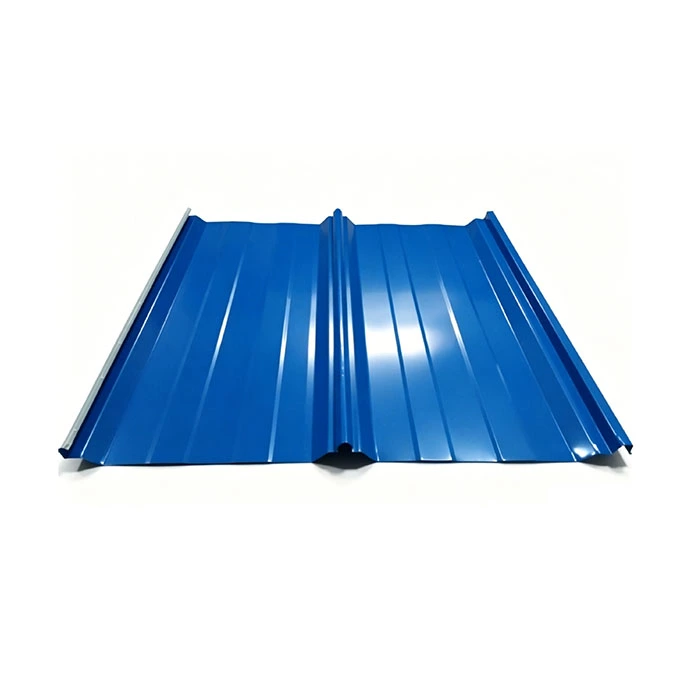

3.2 Stående søm tagpaneler: Inkluderer Type 470 og Type 475. Disse har en skjult klips installationsmetode uden synlige skruer og tilbyder fremragende vandtætningsevne; de er velegnede til tagkonstruktioner med stort spænd og buede, såsom rumrammer og netskaller.

Omfattende systemkonfiguration

1 Tagpladelag

1.1 840/900-serien Lap-Seam Paneler: Paneltykkelse på 0,4 mm–0,8 mm; har sideoverlappende samlinger fastgjort med synlige selvskærende skruer.

1.2 470/475-serien Stående sømpaneler: Paneltykkelse på 0,6 mm–1,0 mm; anvender en han-hun-sammenlåsende sømstruktur installeret med skjulte clips.

1.3 Materialevalgsanbefalinger: Til standard indlandsprojekter, brug Al-Zn-belagte underlag med standard polyestermaling; til kystnære eller kemisk ætsende områder, prioriter Al-Zn (AZ275) substrater med fluorocarbon (PVDF) topcoatings.

2 Tilbehør til fastgørelse og tilslutning

2.1 Skjulte glidende klips: Designet specielt til stående sømpaneler; lavet af varmgalvaniseret stål; optager termisk ekspansion og sammentrækning af panelerne.

2.2 Selvskærende skruer og vandtætte skiver: Bruges til at fastgøre paneler med skødesøm; skiver er lavet af EPDM gummi for at sikre langvarig vandtæt forsegling.

2.3 Hjælpetilbehør: Blindnitter og butylforseglingstape; bruges til at forsegle og forstærke paneloverlapninger og blinkende samlinger, hvilket forhindrer kapillært vandudsivning.

3 vandtæt-åndbart lag

Anvender en spun-bonded polypropylen vandtæt-åndbar membran installeret mellem isoleringslaget og korrugerede stål tagpaneler til strukturelle bygninger; det blokerer ekstern væskeindtrængning, mens den tillader intern fugtdamp at undslippe, hvilket forhindrer fugt i isoleringen, vækst af skimmelsvamp og forringelse af den termiske ydeevne.

4 termisk isoleringslag

4.1 Stenuldsisoleringsplader: Tykkelse på 50 mm–150 mm; opfylder klasse A ikke-brændbart brandsikkerhedsstandarder og krav til røgtoksicitet; velegnet til produktionsværksteder, farlige kemikalielagre og faciliteter underlagt strenge brandsikkerhedsinspektioner.

4.2 Glasuldstæpper: Tykkelse på 50 mm–150 mm; termisk ledningsevne ≤0,042W/(m·K); tilbyder fremragende omkostnings-ydelsesværdi; udbredt i standard industribygninger af letstål uden særlige brandsikkerhedskrav. 4.3 Hjælpekomponenter: Isoleringsstøttenet og specialiserede isoleringsklemmer er anbragt på tværs langs rillerne for at forhindre, at den fleksible isoleringsuld hænger eller rives.

5 Dampspærre

For bygninger, der er udsat for høj luftfugtighed - såsom dem, der involverer indendørs madlavning, vask eller befugtning - skal der installeres en PE-dampspærremembran. Den lægges over rillerne og under isoleringslaget for at blokere den opadgående vandring af varm, fugtig indeluft og derved forhindre omfattende kondensering og dryp i isoleringslaget om vinteren.

6 Sekundær tagkonstruktion

Den bærende underkonstruktion anvender varmgalvaniserede C-sektions- og Z-sektionsstålringe (specifikationer fra C100-C250 og Z140-Z220), som er boltet til understøtningerne på stålbjælkerne eller de øverste korder på rumrammen. Hjælpekomponenter - inklusive slyngestænger, vandrette stivere og knæstøtter - bruges til at begrænse sideværts vridning og modstå tværgående vindbelastninger på taget.

7 Komplet sæt trim- og blinktilbehør

Indeholder rygkapper, gavlkantbeklædning, indvendig hjørneinddækning, tagfodslukninger og kantbeklædning til dagslyspaneler, hvilket sikrer omfattende dækning af alle tagsamlinger og -hjørner (både indvendigt og udvendigt). Systemet inkorporerer fabriksfremstillede farvebelagte stål- eller 304 rustfri ståltagrender, parret med PVC-korrosionsbeskyttende nedløbsrør, galvaniserede regnvandsbeholdere og ekspansionsfuger for at danne et komplet, organiseret drænsystem.

8 dagslyskomponenter

Bruger FRP (glasfiberforstærket plast) eller PC (polycarbonat) dagslyspaneler. Disse paneler har profiler, der passer perfekt til tagpanelmodulerne, hvilket giver mulighed for sømløs overlapning. De er typisk fordelt hver 2.-3. bås for at give naturligt dagslys til anlægget og reducere energiforbruget til kunstig belysning.

Standard integrerede applikationsløsninger

1 Simpel Lagertagmontage

Konfiguration: 840-profil farvebelagt stålplade + enkeltlags 50 mm glasuld + C120 stålringe + standard farvebelagt stålbeklædningstilbehør. Denne konfiguration tilbyder en enkel struktur og lave omkostninger; den er velegnet til midlertidige lagerbygninger eller simple lagerbygninger til materialer som sand og grus, hvor der ikke er strenge krav til termisk isolering eller brandmodstand.

2 Standard industrielt tagsamling

Konfiguration: Model 900 farve ståltagbeklædning + 100 mm tyk stenuldsisolering + PE dampspærre + C/Z-sektions stålrør + præfabrikeret tagrende og nedløbssystem. Denne samling tilbyder en afbalanceret kombination af brandmodstand, termisk isolering og vandtætning. Den er velegnet til generelle industrielle fabrikker i regnfulde indre regioner og repræsenterer den mest udbredte standardiserede løsning til dato.

3 rumramme med lang spændvidde og retikuleret skaltag

Konfiguration: Model 470 paneler med stående søm + vandtæt åndbar membran + 100–150 mm stenuld + varmgalvaniserede glidestøtter + et komplet sæt tilpassede inddækninger og tagrender i rustfrit stål. Systemet har ingen synlige befæstelseshuller, rummer termisk ekspansion/sammentrækning på ±25 mm og tilbyder overlegen modstand mod deformation, stærk vind og vandindtrængning. Tagplader af korrugeret stål til strukturelle bygninger er velegnede til rumramme og buede netskaltage med spændvidder på over 60 meter.

Anti-korrosionsstandarder

1 Tagpanel Underlag Anti-korrosion

For standard tørre indlandsprojekter er Al-Zn belægningsvægten ikke mindre end AZ150; for regioner langs floder med mild sur regn er AZ180 valgt; til kystområder med saltspray eller miljøer med kemisk røgkorrosion, anvendes AZ275-coating, parret med en PVDF-fluorocarbon-topcoat for at forsinke malingens ældning.

2 Metaltilbehør Anti-korrosion

For ståltilbehør såsom riller, skjulte clips og trækstænger er den fabrikspåførte varmgalvaniserede belægningstykkelse mindst 80μm. Afskårne kanter repareres på stedet ved hjælp af en koldspray zinkbelægning (med >95 % zinkindhold) for at forhindre spredning af rust fra snitfladerne.

Vigtige driftsmæssige fordele

1 Fordele ved vandtætning og dræning

Taghældningen er designet til en 1:100-1:200 gradient, hvilket sikrer jævn vandstrøm langs dalene. Overlappende paneler anvender en dobbelt-overlappende samling forseglet med butyltape, mens paneler med stående søm har en mekanisk lås uden perforeringer; dette eliminerer vandlækage fra fastgørelseshuller eller mellemrum ved kilden, hvilket gør systemet velegnet til vedvarende kraftig nedbør.

2 Letvægtsbelastningsfordel

Med en egenvægt på kun 0,05-0,12 kN/m² - mindre end en tyvendedel af betontagdækning - eliminerer disse paneler behovet for at forstærke primære stålbjælker, rumrammeelementer eller uafhængige bygningsfundamenter; for store spændvidde, søjlefri tage reducerer dette direkte omkostningerne til den primære stålkonstruktion med 12 %–18 %.

3 Fordel ved holdbarhed og vejrbestandighed

Maling er tilgængelig i tre holdbarhedsgrader: PE (polyester) til indlandsområder (5-8 års garanti), HDP (polyester med høj holdbarhed) til regnfulde områder (10-15 år) og PVDF (fluorcarbon) til kystområder (20+ år). Al-Zn-belægningen (aluminium-zink) på underlaget tilbyder opofrende anti-korrosionsegenskaber, hvilket gør det muligt at danne en beskyttende oxidfilm automatisk på alle beskadigede områder.

4 Konstruktions- og leveringsfordele

Installationen er fuldstændig tør-montage; der er ikke behov for betonhærdning, forskalling eller våde opgaver, og arbejdet standses ikke af minusgrader, regn eller sne. Mekanisk rulleformede paneler installeres direkte på stedet, hvilket gør det muligt at færdiggøre et 10.000 m² tag på kun 15 arbejdsdage - en femtedel af den tid, der kræves til betontagdækning.

5 O&M og eftermonteringsfordel

Paneler understøtter vægten af ​​en enkelt person til vedligeholdelse; lokal rust eller beskadigelse kan afhjælpes ved at udskifte individuelle paneler uden at afmontere hele taget. Eftermontering af fotovoltaiske monteringer eller aksialventilatorer kræver minimal strukturel forstærkning, hvilket holder modifikationsomkostningerne meget lave. Kasserede paneler er 100 % genanvendelige som stål og kan omsmeltes og genrulles.

6 Brandsikkerhed og miljøfordele

Det farvebelagte underlag er ikke-brændbart; når den er parret med klasse A stenuldsisolering, opfylder den den 0,5-timers brandmodstandsevne, der kræves til industrielle faciliteter. Produktion og installation genererer intet byggeaffald, hvilket reducerer emissioner af fast affald med 90 % sammenlignet med betontagbeklædning og opfylder internationale certificeringsstandarder for grønne bygninger.

Sammenlignende analyse med lignende produkter

1 Sammenligning med Betontagdækning

Betontage har høj egenvægt og store funderingsomkostninger, kræver 3-6 måneders våd konstruktion på stedet, kan ikke bøjes, så de passer til buede gitterskaller, og lider af irreversible revner og lækage over tid. I modsætning hertil er disse tagplader af korrugeret stål til strukturelle bygninger lette, tilbyder korte byggetider, kan bukkes i tilpassede former og giver mulighed for enkle lækagereparationer.

2 Sammenligning med aluminium-magnesium-mangan (Al-Mg-Mn) tagdækning

Mens Al-Mg-Mn tilbyder lidt overlegen vandtætning, er dens enhedsmaterialeomkostninger over 40 % højere end for farvebelagt stål, og dens lavere hårdhed gør det tilbøjeligt til at bule fra faldende genstande; under standard vindtryk og korrosive forhold yder Al-Zn-belagt stål sig lige så godt, samtidig med at det tilbyder enormt overlegen omkostningseffektivitet.

3 Sammenligning med lerfliser/asbestfliser

Lerfliser er for tunge til stålkonstruktionstage med lang spændvidde og er kun egnede til lave murstensbetonbygninger; asbestfliser lider af dårlig holdbarhed og høj skørhed, og - på grund af miljøbestemmelser, der forbyder asbest - er forbudte i oversøiske projekter, hvorimod farvebelagt stål er fuldt kompatibelt og giver overlegen slagfasthed.

Standardiseret Processing Workflow

1 Råstofindgående inspektion

Bekræft originale producentmaterialerapporter og zinkbelægningstestrapporter for varmgalvaniserede eller Al-Zn-belagte stålspoler; brug belægningstykkelsesmålere til stikprøvekontrol af AZ-værdier på stedet, og inspicér overfladen for ridser, hulrum i belægningen eller hvide oxidationspletter; returnere ikke-konforme råvarer direkte til stålværket.

2 Afrulning, justering og fremføring

Brug en traverskran til at læsse spolen på den hydrauliske afruller; afspoleren udjævner stålbåndet med en konstant hastighed ved at bruge et fotoelektrisk justeringssystem for at holde afvigelsen inden for ±2 mm, hvilket forhindrer panelskævning under formning.

3 Multi-pass rulleformning

Overlapningspaneler er dannet ved hjælp af 12 sæt ruller med en 50 mm overlapningsbredde reserveret ved kanten; stående sømpaneler anvender 16 sæt specialiserede formningsvalser til at skabe sammenlåsende han- og hunsamlinger, hvilket sikrer en sømafstand på ≤0,3 mm.

4 Hydraulisk skæring med fast længde

Klip til specificerede længder baseret på tegninger; standardpaneler (≤12m) skæres til vejtransport, mens ekstra lange paneler skæres i sektioner; afskårne kanter afgrates og aflastes for at forhindre fremtidig korrosion på skærestedet.

5 Omfattende inspektion af færdigt produkt

Mål effektiv dækningsbredde, ribbehøjde og paneltykkelse, og tjek malingfilms vedhæftning. stående sømpaneler gennemgår yderligere sømtrækprøvning for at sikre, at den sammenlåsende vindbelastningskapacitet opfylder standarderne.

6 Beskyttende emballage og forsendelse

Gennemsigtig PE beskyttende film påføres paneloverfladen for at forhindre transportridser; Bølgestål tagpaneler til strukturelle bygninger er krydsbundtet og placeret på massivt træ bundblokke; specifikationer (profiltype, længde, projekt-ID) er spraymærket på ydersiden; og for søfragtordrer påføres yderligere vandtæt stretch wrap.

7 Brugerdefineret fremstilling af tilbehør

Efter opskæring af de farvebelagte stålmasterspoler, fremstilles komponenter såsom rygkapper, inddækninger, tagrender og endelukninger ved hjælp af CNC-bukkemaskiner; bøjningsradier er standardiseret til tre gange paneltykkelsen for at forhindre revner eller afskalning af maling under bukning.

8 Omfattende tilbehørsforsyning

Varmgalvaniserede selvskærende skruer, EPDM-skiver, glidebeslag og tætningsbånd er individuelt pakket efter type og forsendes i samme parti som tagpanelerne, hvilket sikrer ensartethed i tilbehørsbelægninger og maling.

Vigtige præstationsparametre

1. Panelets dimensionsparametre

2. Teknisk indeks for underlag og belægning

Underlagskvalitet: TS280 (almindeligt område), TS350 (område med højt vindtryk)

Trækstyrke: 380~520MPa

Termisk udvidelseskoefficient: 1,2×10⁻⁵/℃

Overflademaling tør film: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Referencevægt: 0,5 mm=4,0 kg/㎡, 0,6 mm=4,8 kg/㎡

3. Vind og termiske understøttende parametre

Vindmodstand: 0,55~1,0kPa grundlæggende vindtryk med Z-forstærkning

Sliding Support Slip rækkevidde: ±25 mm

Stenuldsparameter: Densitet 100-150 kg/m³, Klasse A brandsikker

HAISHENG One-Stop Delivery Service

1 Tilpasning og udvælgelse før salg

Baseret på lokale projektforhold - inklusive vindtryk, snebelastning, korrosionsklasse og brandsikkerhedskoder - leverer vi gratis matchende løsninger til tagprofiler, belægninger og isoleringslag, hvilket mindsker risikoen for fremtidig omarbejde i forbindelse med vandtætning eller vindmodstand.

2 Grænseoverskridende logistikbeskyttelse

Specialiseret fugttæt, lufttæt emballage til søfragt inkluderer hjørnebeskyttere og sektionspaneladskillelse for at forhindre skader fra oceanisk saltspray og overfladedeformation.

3 Eftersalgs teknisk support og garanti

Fjerninstallationsvejledning på både kinesisk og engelsk; substratbelægningsgaranti på 15 år for indre områder og 8 år for kystområder; malingsgaranti baseret på den specifikke belægnings levetid; og livslang levering af erstatningstilbehør.

FAQ

1 Er en fluorcarbon (PVDF) finish obligatorisk til kystprojekter?

For steder inden for 5 km fra kysten eller i kemiske industriparker er et AZ275-substrat kombineret med en PVDF-fluorcarbon-finish obligatorisk; til områder 5-20 km fra kysten med mild saltspray, kan et AZ275-substrat med en HDP-finish (High Durability Polyester) bruges til at balancere omkostninger og lang levetid.

2 Kan tagplader af korrugeret stål til strukturelle bygninger bruges til buede rumrammetage?

Til buede tage med en radius på mere end 50 m kan 900-typen med overlappede paneler anvendes i begrænset omfang; til komplekse buede overflader med snævrere radier, er 470-typen stående sømpanel obligatorisk for at forhindre deformation, revner eller lækage ved overlapningssamlingerne.

3 Kan man vælge mellem en dampspærre og en vandtæt åndbar membran?

Brug en dampspærre til interiører, der er udsat for fugt, og en vandtæt åndbar membran til udendørs udsat for regn; i områder med høj luftfugtighed og hyppige nedbørsmængder skal begge lag installeres, hvorimod begge lag kan udelades helt for simple, tørre lagre.
