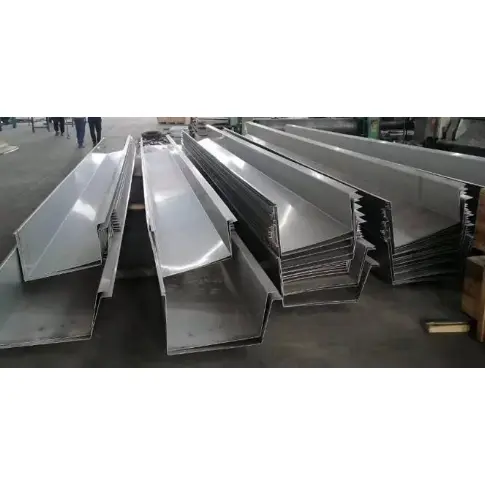

Ståltagrendesystem til bygninger

Ståltagrendesystem til bygninger består af drænkar placeret ved tagskægget for at opsamle regnvand fra tagets farvebelagte stålpaneler og lede det udendørs via nedløbsrør. De er væsentlige komponenter i afløbssystemer til industrianlæg i let stål, rumrammer og netformede skaltage. Tilgængelige typer omfatter fabriksfremstillede farvebelagte stålrender, tagrender i rustfrit stål og tagrender dannet på stedet af galvaniserede stålplader; de er fastgjort til udhæng af sekundære bjælker eller udkragede stålbjælker.

Systemkonfigurationsoversigt

1. Hovedtruglegeme

1) Farvebelagt stålrende: Bruger det samme Al-Zn-legeringsbelagte basismateriale (AZ150/AZ275) som taget; tykkelse 0,6–1,0 mm; standard åbningsbredder på 200/250/300 mm; det almindelige valg for industrianlæg i indlandet.

2) 304 rustfrit stål tagrende: Tykkelse 0,7–1,2 mm; designet til kystområder og miljøer med kemisk korrosionsrisiko.

3) På stedet dannet galvaniseret stålrende: 1,2–2,0 mm varmgalvaniseret plade bøjet på stedet; velegnet til langtrækkende rumrammer og ekstra lange udhæng.

2. Bærende og fikserende komponenter

Tagrendebeslag (varmgalvaniseret fladstang eller vinkeljern): Med mellemrum på 600–800 mm; fastgjort til tagskægget C-sektions cantilever purlins;

Tagskæg og udkragningsbjælker: Understøt tagrendens belastning.

3. Fuge- og vandtætningstilbehør

Splejsning af hætter og endeplader (til tætning af tagrender);

Butyl vandtæt forseglingstape, vejrbestandigt strukturelt tætningsmiddel og blindnitter;

Dilatationsfuger: Installeres cirka hver 12. meter til ekstra lange tagrender for at optage termisk ekspansion og sammentrækning.

4. Nedløbssystemkomponenter

1) Regnvandsbeholder: Svejset eller snapmonteret til bunden af ​​tagrenden for at kanalisere regnvand;

2) Nedløbsrør: PVC-rør / galvaniseret stålrør / farvebelagt stål rundt rør (diameter φ110, φ160);

3) Rørklemmer, albuer, opsamlingstragte og udløbsbøjninger på jordniveau.

5. Tilbehør til tagkantbehandling

Tagskægsinddækning, tagrendekant, tagpanelforlængerbeklædning (vandstop) og gavlinddækning; disse forhindrer tilbageløb af regnvand under tagudhænget.

6. Hjælpematerialer

Isolering (påført ydersiden af ​​tagrender i kolde områder for at forhindre frysning) og dampspærretape.

Almindelige konfigurationsskemaer

1. Standard indenlandsk fabrik: AZ150 farvebelagt stålrende + galvaniserede beslag + PVC110 nedløbsrør + butylforsegling

2. Regnfuld fabrik ved floden: AZ275 (høj zinkbelægning) farvebelagt stålrende + galvaniserede fittings + yderligere ekspansionsfuger

3. Kyst-/Kemisk anlæg rumramme tag: 304 rustfrit stål tagrende + rustfrit stål nedløbssystem + udvendig isolering til frostbeskyttelse

Anti-korrosionskonfiguration

1. Farvebelagt ståltagrendesystem til bygninger: AZ150 til indre områder, AZ275 til kystområder;

2. Rustfrit stål: Klasse 304; beslag er ensartet varmgalvaniseret (belægningstykkelse ≥80μm).

Hvad er de vigtigste fordele?

I. Letvægts; øger ikke belastningen på hovedstålkonstruktionen

Farvebelagte tagrender i stål eller rustfrit stål er lavet af tyndt materiale og vejer langt mindre end indstøbte tagrender af beton. De kan fastgøres direkte til tagskægget uden at kræve større stålsøjler eller ringbjælker, og derved spares på omkostningerne til hovedstålkonstruktionen. De er velegnede til forskellige ståltagsystemer med lang spændvidde, herunder stive portalrammer, rumrammer og netskaller.

II. Hurtig konstruktion, tør montage og kort projektvarighed

Fabriksfærdige tagrendesegmenter samles på stedet ved hjælp af nitter og forseglede samlinger, hvilket eliminerer våde processer som forskalling, støbning og pudsning. Hurtig segmenteret montering af ekstra lange udhæng forkorter tagafslutningsfasen markant, hvorimod betontagrender kræver lange hærdeperioder og er meget vejrafhængige.

III. Fremragende vandtætningsintegritet og lav lækagerisiko

1. Paneler er dannet via integreret bøjning, hvilket sikrer ingen sømme i panelets krop; samlinger har et tredobbelt vandtætningssystem: butylforseglingstape, vejrbestandigt tætningsmiddel og nitter.

2. Integrerede ekspansionsfuger optager termisk ekspansion og sammentrækning, hvilket forhindrer revner og utætheder i lange tagrender forårsaget af termisk stress; betontagrender er tilbøjelige til at revne, fugesvigt og efterfølgende lækage.

IV. Fleksibel materialeklassificering; vejr- og korrosionsbestandighed velegnet til forskellige miljøer

Inland: AZ150 Al-Zn belagt farvestål; Regnfulde områder ved floden: AZ275 (høj zinkbelægning);

Kyst-/kemiske zoner: 304 rustfrit stål. Materialerne er skræddersyet til tørre, regnfulde og saltspraymiljøer og giver en levetid på 8-25 år.

V. Høj designtilpasningsevne; velegnet til uregelmæssige tagudhæng

Brugerdefineret bøjning giver mulighed for buede netskaller, vifteformet udhæng og gavle med variabel bredde, der nemt komplementerer cirkulære eller uregelmæssige tage; omvendt er det dyrt og vanskeligt at konstruere uregelmæssige betontagrender.

VI. Enkel vedligeholdelse efter installation

Lokaliserede utætheder kan rettes ved at udskifte et enkelt tagrendesegment og genforsegle; det åbne design giver mulighed for nem fjernelse af ophobet affald; stålmaterialet er genanvendeligt og kan skilles ad og genbruges under renovering af anlæg.

VII. Glat dræning; glatte indvendige vægge forhindrer sedimentopbygning

Koldvalset formning sikrer glatte, flade indvendige vægge, der modstår mudder og snavs ophobning; hurtig regnvandsstrømning og overlegen dræningskapacitet under kraftige storme (sammenlignet med ru betonkanaler) reducerer risikoen for overløb og tilbageløb på taget.

VIII. Kontrollerbare omkostninger

De samlede omkostninger ved standard tagrendesystemer i stål er lavere end for indstøbte betontagrender, med endnu større økonomiske fordele for ekstra lange rumrammetage med stor spændvidde.

Hvad er de vigtigste differentiatorer?

I. Letvægtsdesign, der er kompatibelt med stålkonstruktioner

Tyndvæggede tagrender i farvestål eller rustfrit stål er ekstremt lette; de kan ophænges ved hjælp af kun tagskægget eller beslag uden at kræve større stålsøjler eller fundamenter. De er det foretrukne valg til rumrammer, retikulerede skaller og lette ståltage med lang spændvidde. I modsætning hertil påfører betontagrender store dødbelastninger og kræver yderligere betonringbjælker, hvilket øger omkostningerne til civilt byggeri betydeligt.

II. Tør montering og hurtig installation

Tagrender er fabriksfremstillede til bestemte længder og monteret på stedet ved hjælp af blindnitter og fugemasse, hvilket eliminerer behovet for forskalling, udstøbning, pudsning eller hærdning. Udhængsinstallationer til fabriksbygninger, der strækker sig over titusindvis af kvadratmeter, kan færdiggøres på få dage. Betontagrender er begrænset af temperatur og vejr (regn/sne) og kræver lange hærdningsperioder, hvilket resulterer i en betydelig forskel i konstruktionens tidslinjer.

III. Høj vandtæt pålidelighed og termisk udvidelses-/sammentrækningsmodstand

1. Tagrender har sømløse, integreret bøjede kroppe med samlinger kun mellem sektioner. Systemer anvender butyltape, vejrbestandigt tætningsmiddel og ekspansionsfuger for at eliminere risikoen for revner på grund af termisk ekspansion og sammentrækning.

2. Betonrender er tilbøjelige til at revne, lækage og fugesvigt på grund af termisk ekspansion, sammentrækning og sætning. PVC tagrender bliver skøre og revner ved lave temperaturer, mens de deformeres og hænger ned ved høje temperaturer.

IV. Materialeklassificering for regionsspecifik korrosionsbestandighed

Valgmulighederne spænder fra AZ150 Al-Zn-belagt stål (inland) og AZ275 højzinkbelagt stål (regnområder) til 304 rustfrit stål (kyst-/kemiske zoner), der tilbyder levetider fra 5 til 25 år. Alternativer som tagrender lider af udblomstring og vejrlig, beton smuldrer let, og standard PVC nedbrydes under UV-eksponering.

V. Høj formbarhed for uregelmæssige tage

Bøjning på stedet giver mulighed for tilpasning, så den passer til buede udhæng (netformede skaller), vifteformede gavle og tagudhæng med variabel sektion. Konstruktion af uregelmæssige tagrender af beton eller mursten er komplekst og dyrt.

VI. Glatte indvendige vægge for effektiv dræning

Koldvalset formgivning sikrer glatte indvendige vægge, der modstår sedimentophobning, sikrer uhindret dræning under kraftig regn og reducerer risikoen for vandtilbageløb i taget. Beton- og murstenstagrender har ru interiør, der fanger sediment, hvilket gør dem meget tilbøjelige til tilstopning og overløb.

VII. Fordele ved vedligeholdelse og demontering

Lokaliserede lækager kræver kun adskillelse af en specifik sektion til genforsegling og reparation; til fabriksrenoveringer kan systemet skilles helt ad og genbruges, og stålmaterialet kan genanvendes til værdi. Derimod skal beskadigede tagrender af beton eller mursten flises væk og genopbygges, hvilket genererer betydeligt byggeaffald, som ikke kan genbruges.

VIII. Enestående omkostningseffektivitet

De samlede omkostninger ved ståltagrendesystem til bygninger er lavere end for indstøbte betonrender; det giver en massiv omkostningsfordel i forhold til tagrender i rustfrit stål og tilpassede stenkanaler.

Standard fremstillingsproces

I. Råstofinspektion

1. Farvebelagt ståltagrendesystem til bygninger: AZ150/AZ275 Al-Zn belagte spoler, tykkelse 0,6–1,0 mm;

2. Rustfrit stål: 304 rustfrit stålspoler, 0,7–1,2 mm; verificere tykkelse, belægning og malingsfilm; sikre, at overfladerne er fri for ridser og korrosion.

II. Afrulning og opskæring

Sæt stålspolen på afrulleren → slids på langs i henhold til tagrendens udviklede bredde; fjern defekt materiale fra spoleenderne.

III. Bøjning og formning

1. Før smalle strimler ind i CNC-bukkemaskinen; bøj ind i den standard U-formede tagrendeprofil i henhold til tegninger (standard åbningsbredder: 200/250/300 mm);

2. Dannet via integreret bøjning; tagrendelegemet har ingen mellemsømme, og hjørneradier er glatte.

IV. Fabrikation af slutpasning

Skær fra samme råmateriale: bøj og form endehætter, dæksler til ekspansionsfuger, tilslutningsplader til regnvandsbeholdere og inddækningskomponenter.

V. Hulskæring

CNC-skårne huller til regnvandsudløb; sørg for, at kanterne er glatte og gratfri til efterfølgende tragtsamling.

VI. Eftersyn af færdigt produkt

1. Mål kanalåbningens bredde, dybde og bøjningsdimensioner;

2. Undersøg maling/rustfri ståloverflader for buler eller revner; omarbejde eventuelle ikke-overensstemmende genstande.

VII. Emballage

Pak individuelle tagrender ind i beskyttelsesfilm → stabel på træpaller efter kategori; etiket med specifikationer, materiale og længde; pak endestykker og beslag separat i kasser.

VIII. Behandling af hjælpekomponenter

1. Tagrendebeslag: Skæring og bukning af varmgalvaniserede fladstænger eller vinkelstål;

2. Nedløbsrør, albuer og rørklemmer: Tilskæring og bearbejdning til størrelse.

IX. Installation og montering på stedet

1. Installer galvaniserede beslag ved udhænget med en afstand på 600–800 mm;

2. Anbring tagrendesektioner; ved overlapningssamlinger påføres butylforseglingstape, fastgøres med blindnitter og forsegles udvendigt med vejrbestandigt tætningsmiddel;

3. Installer ekspansionsfuger til ekstra lange sektioner; installere regnvandsbeholdere og nedløbsrør;

4. Forlæng tagpaneler ind i indersiden af ​​tagrenden; installer udhængsinddækning/beklædning for at sikre en vandtæt forsegling.

X. Nøgleforskelle i forarbejdning: Farvebelagt stål vs. rustfrit stål

Farvebelagt stål: Ingen anti-korrosionsbehandling efter formning; er afhængig af den fabrikspåførte belægning/maling;

Rustfrit stål: Tilbøjelig til at ridse under bøjning; beskyttende film, der anvendes under hele behandlingen; svejsninger på stedet forseglet for at forhindre rust.

Kernepræstationsparametre

I. Grundmaterialeparametre

1. Ståltagrendesystem til bygninger (Al-Zn belagt stål)

Belægning: AZ150 g/m² (indre land); AZ275 g/m² (kyst-/områder med høj nedbør)

Almindelige tykkelser: 0,6, 0,7, 0,8, 1,0 mm

Belægningstype: PE/HDP/PVDF (matchende tagpanelbelægningsstandarder)

2. 304 rustfrit stål tagrende (kyst-/kemisk industri)

Materiale: 06Cr19Ni10 (304)

Almindelige tykkelser: 0,7, 0,9, 1,0, 1,2 mm

II. Tagrendedimensioner (industristandard)

1. Topåbningsbredde: 200/250/300 mm (mest almindeligt); ikke-standardstørrelser tilgængelige efter anmodning;

2. Tagrendedybde: 120–180 mm;

3. Standard fabrikslængder: 3m, 4m, 6m; ekstra lange sektioner samlet på stedet.

III. Parametre for hjælpekomponenter

1. Galvaniserede beslag: Q235 stål, varmgalvaniseret; tykkelse 3,0–5,0 mm; installationsafstand 600–800 mm;

2. Dilatationsfuger: Monteres typisk hver 10.–12. m; udvidelsesrum ±25 mm;

3. Nedløbssystem: Regnvandsbeholdere parret med nedløbsrør (diameter φ100, φ160; fås i PVC, farvebelagt stål eller rustfrit stål).

IV. Parametre for tætningsmateriale

1. Butyl vand-stop tape: Bredde 15/20 mm; temperaturmodstand -40°C til 90°C;

2. Vejrbestandig silikoneforsegling: Udendørs kvalitet; UV-bestandig og vandtæt.

V. Drænbelastning og egenvægt

1. Reference egenvægt: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Afvandingskapacitet: 250 mm (bredde) × 150 mm (dybde) tagrende ≈ 0,028 m³/m; tilstrækkelig til standard dræning af kraftig nedbør.

VI. Korrosionsbeskyttelseszoner

1. AZ150+PE: Tørre indre fabriksbygninger; levetid 8-10 år;

2. AZ275+HDP: Regnfulde flodområder; levetid 12-18 år;

3. 304 rustfrit stål: Kystområder (saltspray) og kemiske anlægszoner; levetid 20+ år.
