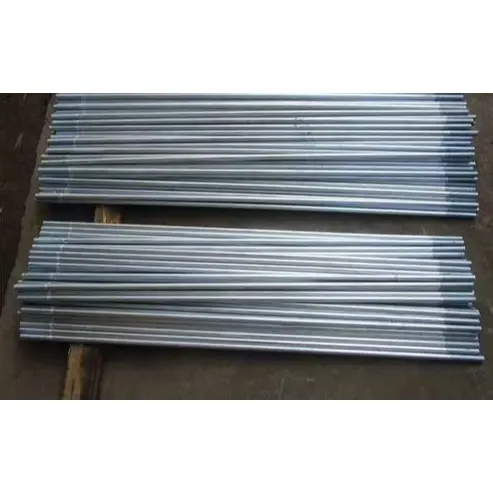

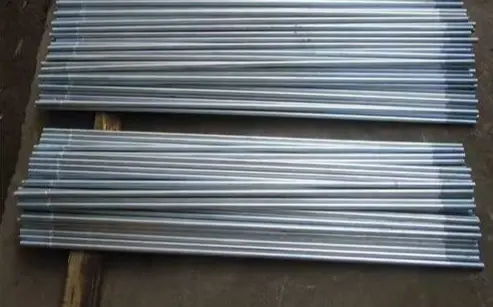

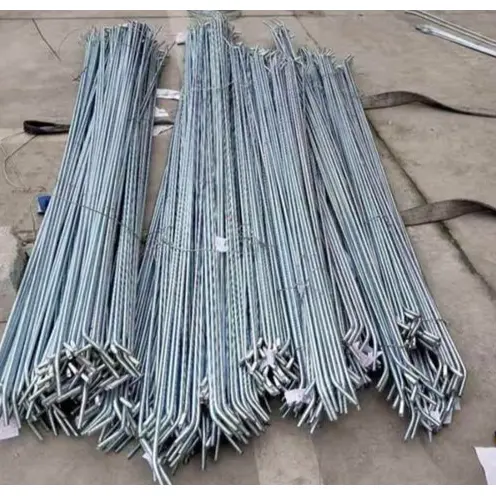

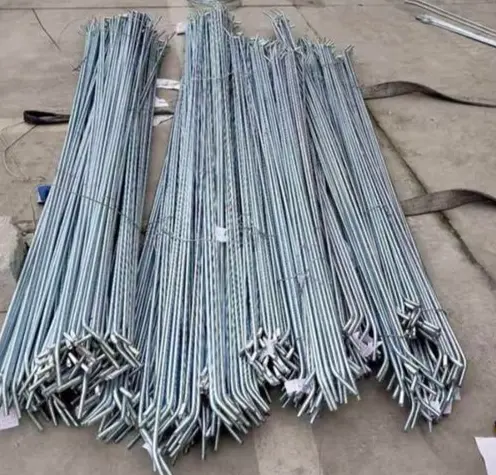

Bindestænger i galvaniseret stål til strukturel afstivning

Galvaniserede ståltrækstænger til strukturel afstivning (også kendt som varmgalvaniserede trækstænger eller stålspændestænger) er runde stålkonstruktionskomponenter, der anvendes i stålkonstruktioner - såsom industrianlæg, tage, vægge og solcellemonteringssystemer - for at modstå trækkræfter, overføre vandrette belastninger og vægge stabilisere laterale belastninger og stabilisere vægge.

Produktdefinition og konfiguration

I. Grundlæggende produktinformation

Materiale: Standard Q235B; Q355B til højbelastningsapplikationer. Rundt stål gennemgår koldtrækning, bratkøling og hærdning og gevindskæring i begge ender.

Anti-korrosion: Varmgalvaniseret (HDG); zinkbelægningstykkelse ≥70-100μm; velegnet til udendørs eller stærkt korrosive kystmiljøer.

Funktion: Typerne omfatter lige trækstænger (vandrette trækstænger), diagonale trækstænger (knæstøtter/vindafstivning) og spændearmsjusterede trækstænger (justerbar spænding).

II. Komplet konfiguration (standardsamling)

1) Trækstangskrop (1 stk)

Diameter: φ8/10/12/14/16mm (φ12 er mest almindelig).

Gevind: M8/M10/M12/M14/M16 i begge ender (tilpasset diameter); gevindlængde er 2d–3d per ende.

Længde: Tilpasset baseret på spændvidde; tolerance ±5 mm; fås i fuld- eller dobbeltgevinde versioner.

Overflade: Varmgalvaniseret; saltspraymodstand ≥500h.

2) Fastgørelsestilbehør (1 sæt til hver ende)

Sekskantmøtrikker: Grade 4.8 / Grade 8; varmgalvaniseret. · Flade skiver: Q235 / galvaniseret; fordele trykket og forhindre ridser.

·Fjederskiver / låsemøtrikker: Undgå at løsne sig på grund af vibrationer (obligatorisk for tagdækning / vindbelastningszoner).

3) Justerings-/tilslutningstilbehør (valgfrit baseret på krav)

·Turnbuckles (spændestangsjusteringer): Gaffelende eller lukkede kropstyper; smedet af 45# stål, varmgalvaniseret; Justeringsområde: ±50–150 mm.

·Lagplader / tilslutningsplader: Q235B/Q355B; tykkelse ≥10 mm; varmgalvaniseret; til tilslutning til bjælker / bjælker / søjler.

·Gevindbeskyttere: Forhindrer gevindskader eller korrosion under transport/installation.

·Støberør (til trykstænger): φ42/48 stålrør med indvendig trækstang; sikrer stabilitet under kompression.

III. Hurtigt overblik over nøgleparametre

·Materiale: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

· Trækstyrke: ≥400MPa (Q235) / ≥470MPa (Q355).

· Galvaniseret belægning: ≥85μm (udendørs), ≥100μm (kyst).

·Fælles specifikationer: φ12 (M12), længde 1–6m.

IV. Typiske anvendelsesscenarier

·Fabrikstagbeklædning: Lige trækstænger (mellem riller) + diagonale trækstænger (vindmodstand) + spændespænder (spændingsjustering).

·Vægbeklædning: Diagonale trækstænger til væggear; forhindre vægudbulning eller sideforskydning.

·PV-monteringssystemer: Langsgående / tværgående trækstænger; forbedre stabiliteten mod vind- og snebelastninger. Kerne fordele

1. Rust- og korrosionsbestandighed: Den galvaniserede belægning gør dem velegnede til udendørs og fugtige driftsforhold.

2. Høj trækstyrke: Begrænser effektivt svaj og forbedrer den generelle strukturelle stivhed.

3. Justerbar længde: Længder kan finjusteres på stedet, hvilket sikrer høj installations-tilpasningsevne.

4. Effektivitet: Let og omkostningseffektiv, hvilket letter bekvem batchinstallation.

Differentierende højdepunkter

I. Sammenlignet med sort stål / malede trækstænger

1. Overlegen korrosions- og vejrbestandighed

Gennemgår omfattende varmgalvanisering; den tykke, metallurgisk bundne belægning blokerer for fugt og saltspray, hvilket muliggør langvarig brug i udendørs, fugtige eller kystnære miljøer. I modsætning hertil ruster standard sorte ståldele let, og malingsbelægninger skaller eller flager, hvilket nødvendiggør hyppig rustfjernelse og ommaling - hvilket resulterer i høje vedligeholdelsesomkostninger.

2. Længere levetid

Levetiden overstiger 20 år under normale forhold – langt over de malede dele (3-5 år) – hvilket gør dem ideelle til permanente udendørs stålkonstruktioner såsom fabriksbygninger og solcellemonteringssystemer.

3. Fremragende overfladeintegritet

Zinkbelægningen er slidstærk og slagfast, hvilket minimerer skader under transport og installation. Gevind er modstandsdygtige over for rust og fastklemning, hvilket sikrer jævn demontering under fremtidig vedligeholdelse.

4. Ensartet udseende og nem inspektion

Har en ensartet sølvgrå finish, hvilket giver mulighed for nem visuel identifikation af specifikationer og kvalitet på stedet.

II. Sammenlignet med trækstænger i rustfrit stål

1. Enestående omkostnings-ydelsesforhold

Anskaffelsesomkostningerne er væsentligt lavere end for trækstænger i rustfrit stål; under standard korrosive forhold er den samlede ydeevne sammenlignelig, hvilket fører til væsentlige reduktioner i projektomkostninger.

2. Stabile mekaniske egenskaber

Primært fremstillet af Q235B/Q355B stål; styrke og sejhed opfylder trækbelastningskravene til stålkonstruktioner, hvilket sikrer pålidelig bæreevne og modstandsdygtighed over for deformation.

3. Høj bearbejdningstilpasningsevne

Længder og gevind, der kan tilpasses; kompatibel med tilbehør såsom spændeskruer og afstandsrør, hvilket giver fleksibilitet til installation, justering og opspænding på stedet.

III. Unikke fordele

1. Fokuseret bærende og enkel struktur: Håndterer primært trækbelastninger; let og pladsbesparende; begrænser effektivt sideværts forskydning af vægge og vægge, hvilket forbedrer den overordnede strukturelle stabilitet; fungerer som et enkelt, effektivt trækelement i stålkonstruktioner.

2. Omfattende støttesystem: Kompatibel med et komplet sæt tilbehør – såsom galvaniserede møtrikker, spændeskiver, spændebolte og spændeplader – med matchende anti-korrosionsbehandlinger for at forhindre galvanisk korrosion og sikre ensartet beskyttelse.

3. Praktisk installation: Design med dobbelt gevind giver mulighed for finjustering af spænding og justering ved hjælp af møtrikker, hvilket resulterer i høj effektivitet under konstruktion og justering.

IV. Korte begrænsninger

1. Ydeevne i barske miljøer: Korrosionsbestandighed er ringere end rustfrit stål i stærkt korrosive eller stærkt sure/alkaliske miljøer.

2. Pris: Enhedsprisen er højere end standard sorte jerntrækstænger, hvilket resulterer i en lidt højere initial investering.

V. Udvælgelsesoversigt

· Tørre indendørs miljøer, midlertidige strukturer eller streng omkostningskontrol → Vælg sort stål eller malede trækstænger.

· Udendørs/udsatte steder, kystområder, standard korrosionsforhold eller behov for langsigtet, vedligeholdelsesfri ydeevne → Prioriter galvaniserede ståltrækstænger.

· Kemiske miljøer med kraftig korrosion eller høje krav til renlighed → Vælg trækstænger i rustfrit stål.

Byggeproces på stedet

Trækstænger i galvaniseret stål til strukturel afstivning er anvendelige til: Fabriksgarn-trækstænger, væg-trækstænger, PV-monterings-trækstænger og trækstangsjusterede trækstænger. Grundmaterialet er typisk Q235B/Q355B varmgalvaniseret rundstål; installationen overholder stålkonstruktionsstandarder.

I. Byggeforberedelse

1. Materialeinspektion: Bekræft trækstangens diameter, længde og gevindspecifikationer; kontroller for en sund galvaniseret belægning og sørg for, at gevind er fri for buler, rust eller afskallede sektioner; sørg for, at tilbehør (galvaniserede møtrikker, flade spændeskiver, fjederskiver, spændeskiver, spændeplader) er i god stand. Forbyd strengt at blande tilbehør med forskellige specifikationer eller fremstillingsprocesser.

2. Forberedelse af værktøj: Skruenøgler, fatninger, målebånd, lod og håndhammere; til justering af trækstang, klargør koben og spændenøgler; sikre, at der er fuldt sikkerhedsudstyr til rådighed for arbejde i højden. 3. Basisverifikation: Sørg for, at tilslutningsplader og forborede huller/diametre til bjælker, søjler, bjælker og væggear er i overensstemmelse med tegningerne; sikre, at komponenter er korrekt placeret og sikkert midlertidigt fastgjort.

4. Teknisk briefing: Definer tydeligt layout, hældning og spændingskrav for trækstænger, og skeln mellem installationsspecifikationerne for lige trækstænger, diagonale trækstænger og spændetræk.

II. Installationsproces og operationelle nøglepunkter

(A) Standard dobbelt-endede trækstænger (lige/diagonale trækstænger)

1. Indsættelse: Før begge ender af forbindelsesstangen gennem de forborede huller i komponenterne i rækkefølge, og sørg for, at stangen forbliver lige uden knæk eller snoninger.

2. Tilbehørsplacering: Monter komponenter i rækkefølgen flad skive → fjederskive → møtrik; forskyd spalten i fjederskiven for at sikre en anti-løsende effekt.

3. Indledende tilspænding: Spænd møtrikker symmetrisk i begge ender for at påføre grundlæggende spænding og eliminere løshed i komponenterne.

4. Endelig tilspænding: Stram i etaper, og påfør kraft samtidigt i begge ender for at sikre ensartet spænding og generel rethed; stram ikke helt en side ad gangen, da dette forårsager komponentforskydning og lokaliseret spændingskoncentration.

5. Justering: Kontroller rethed og hældning ved hjælp af et lod eller en justeringssnor; finjuster møtrikpositionerne efter behov.

(B) Drejespændetrækstænger (justerbar type)

1. Forbind begge ender af forbindelsesstangen til de strukturelle knuder, og installer møtrikkerne løst.

2. Drej spændeskruen for at justere spændingen, kontroller den samlede tæthed for at sikre, at strukturel geometri og vertikalitet opfylder designspecifikationerne.

3. Når de er justeret, låses anti-løsningsmøtrikkerne på begge sider af spændeskruen for at forhindre rotation eller løsnelse under service.

4. For parallelle trækstangsgrupper skal du sikre ensartet spænding og afbalanceret belastningsfordeling.

(C) Installation med afstandsrør

Træk trækstangen gennem det indre af stålafstandsrøret; installer skiver og møtrikker på gevindsektionerne, der rager ud fra begge ender. Sørg for, at afstandsrøret flugter med komponenterne (lodret eller vandret) uden at vippe eller efterlade mellemrum.

III. Konstruktionskrav efter sted

1. Taggarnstrækstænger: Vandrette forbindelsesstænger skal forblive i vater, og diagonale forbindelsesstænger skal installeres i designvinklerne; alle trækstænger skal være spændt og strammet for at eliminere slæk og øge den generelle stabilitet af grenene.

2. Vægbindestænger: Installer sekventielt fra top til bund, mens du kontrollerer vægkomponenternes vertikalitet; sørg for, at trækstænger ikke forstyrrer døre, vinduer eller beklædningspaneler.

3. Hjørne- og endeforbindelser: Sørg for, at alle fittings er komplette, implementer dobbelte anti-løsningsforanstaltninger, og påfør ekstra forstærkning i områder, der er udsat for høje vindbelastninger.

IV. Eftersyn og beskyttelse af færdigt arbejde

1. Visuel inspektion: Trækstænger skal være lige uden at bøje, og den galvaniserede belægning skal være fri for omfattende skader; fittings skal være komplet, med møtrikker helt tilspændt og fjederskiver fuldt sammenpressede.

2. Funktionskontrol: Enheden skal være fri for løshed eller vaklen; konstruktionsmål og hældningsvinkler skal være i overensstemmelse med tegningerne.

3. Beskyttelse af færdigt arbejde: At træde på, støde eller forårsage svejseforbrændinger på trækstængerne eller galvaniseret belægning er forbudt; forhindre mørtel eller olieforurening på gevindområder.

4. Reparer lokale ridser i den galvaniserede belægning omgående ved at påføre zinkrig maling for at genoprette korrosionsbeskyttelsen.

V. Byggeforbud

1. Det er strengt forbudt at udelade flade skiver eller fjederskiver, installere ufuldstændige beslagssæt eller blande ikke-galvaniserede beslag.

2. Det er forbudt at tvinge, vride eller bruge flammeopvarmning til at rette trækstængerne ud for at undgå materielle skader eller svigt af den galvaniserede belægning.

3. Brug ikke trækstænger med beskadigede gevind, stærkt afskallede galvaniserede belægninger eller deformation/bøjning.

4. Overspænding af møtrikker er strengt forbudt for at forhindre gevindafskalning eller komponentdeformation.

5. Implementer beskyttelsesforanstaltninger under udendørs byggeri i regnvejr for at forhindre rust forårsaget af langvarig vandophobning på gevind.

Nøgleydelsesparametre for galvaniserede ståltrækstænger til strukturel afstivning

Standarder: GB/T 700, GB/T 13912, GB 50017

I. Grundmateriale og mekaniske egenskaber

1. Fælles materialer

· Standard: Q235B; Kraftig/langt spændvidde: Q355B

2. Mekaniske indikatorer

3. Stangspecifikationer: Almindelige diametre: φ8, φ10, φ12, φ14, φ16 mm; Længde: Tilpasset pr. tegninger (standard 1–6m); Længdetolerance: ±5 mm

II. Tråd parametre

1. Gevindspecifikationer: Matchet til rund ståldiameter (M8, M10, M12, M14, M16)

2. Gevindtype: Udvendigt gevind med dobbelt ende; gevindlængden i hver ende er 2-3 gange den nominelle diameter

3. Trådpræcision: 6g; glat pasform, anti-gribende

III. Galvaniseret belægningsegenskaber (Varmgalvanisering foretrækkes)

1. Belægningstykkelse

· Standard udendørs brug: ≥70 μm

· Kystnære / Meget korrosive miljøer: ≥85 μm

2. Vedhæftning: Metallurgisk binding; ingen afskalning eller afskalning ved stød

3. Korrosionsbestandighed: Saltspraytest ≥500 timer; levetid >20 år under normale udendørsforhold

IV. Tilbehørsparametre

1. Nut Grade: Klasse 4.8 / Klasse 8; varmgalvaniseret (samme materiale); præcisionspasning med gevind

2. Flad skive: Q235 materiale, varmgalvaniseret; fordeler kontakttryk; beskytter komponentmaling/belægning

3. Spring Skive: Høj elasticitet; bruges primært i områder med høj vibration eller høj vind for at forhindre løsning

4. Spændespænde (justerbar): Materiale: Smedet 45# stål, fuldt varmgalvaniseret; standardjusteringsområde: ±50–150 mm mm

V. Brug og installationsparametre

1. Belastningstilstand: Kun designet til trækbelastninger; udsættelse for kompression, bøjning eller sidebelastning er strengt forbudt.

2. Installationskrav: Trækstangen skal forblive lige, fri for vridning eller knæk; møtrikker i begge ender skal spændes symmetrisk.

3. Miljømæssig egnethed: Driftstemperaturområde på -20°C til 80°C; undgå langvarig kontakt med stærke syrer eller stærke baser.

VI. Yderligere egenskaber

1. Overfladefinish: Mat sølvgrå overalt med ensartet farve; modstandsdygtig over for slid og slag.

2. Genanvendelighed: Den galvaniserede gevindbelægning giver iboende smøring, der forhindrer samlingen i at gribe eller afisolere gevind under demontering til vedligeholdelse.
