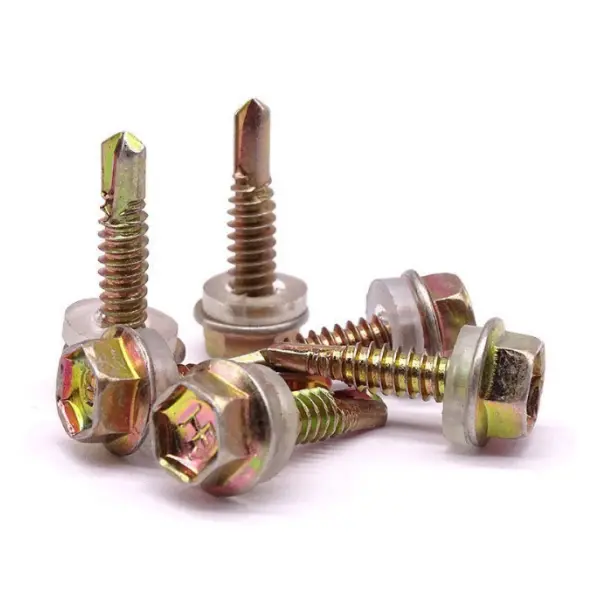

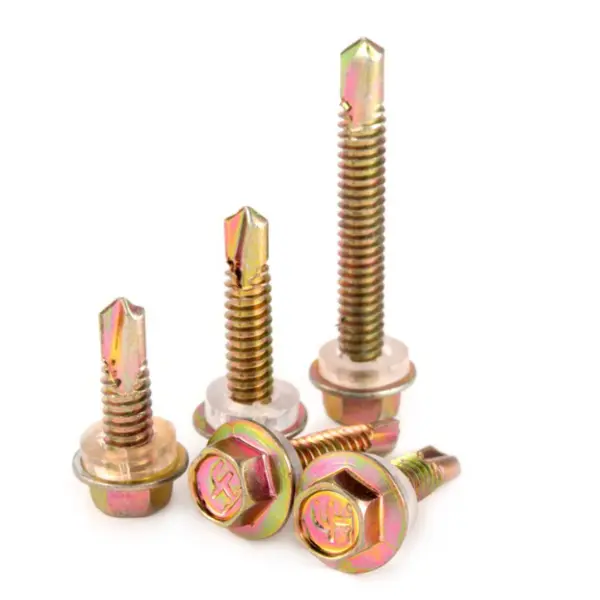

Selvskærende skruer til stålbeklædningssystemer

Selvskærende skruer til stålbeklædningssystemer er designet specifikt til bygningskonvolutter i stålkonstruktioner, herunder tagdækning, vægbeklædning og trimkomponenter (såsom inddækninger og hjørnevinkler).

Materiale: Mellem kulstofstål (1022) eller rustfrit stål (410/304); varmebehandlet og afsluttet med zinkbelægning eller kompositbelægninger.

Kernefunktion: Eliminerer behovet for forboring; udfører boring, bankning og fastgørelse i et enkelt trin. Velegnet til at forbinde tynde metalplader (0,5–6 mm), såsom farvebelagt stål, galvaniserede plader og lette ståltråde.

Hoved: sekskantet skivehoved; kompatibel med stikdåser eller skruenøgler; tilbyder høj drejningsmomentmodstand og forhindrer glidning.

Spids: Integreret borespids (miniaturespiralbor) med spånfjernelsesriller; i stand til at bore direkte gennem stålplader.

Gevind: Groft gevind (14 TPI); giver stærk selvskærende evne og høj spændekraft.

Overfladefinish: Varmgalvaniseret, farvet zink eller Dacromet; korrosionsbestandig og velegnet til udendørs brug.

Produktkonfiguration

Standardsamling inkluderer skruelegemet og en vandtæt tætningsskive (formonteret); klar til øjeblikkelig brug på stedet uden behov for manuel vaskemaskineinstallation.

1) Skruelegeme (kernekomponent)

Hovedtype: Hex skivehoved; tilbyder høj bæreevne og en sikker, plan pasform. Specifikationer (fælles):

o Diameter: 5,5 mm (#12), 6,3 mm (#14)

o Længde: 25–150 mm (skal trænge gennem panelet og isoleringslaget, med ≥25 mm indstøbning i ringen)

Borespids: ST4.2–ST6.3, svarende til forskellige stålpladetykkelser.

2) Tætningsskive (kritisk for vandtætning; formonteret/integreret)

Opbygning: Kompositskive bestående af en metalskive (galvaniseret stål / rustfrit stål) + EPDM gummi.

Funktioner: Vandtætning, lækageforebyggelse, ældningsbestandighed og vejrbestandighed (driftsområde: -40°C til 120°C).

Dimensioner: Udvendig diameter ≥19mm; giver et stort kontaktområde for pålidelig tætning. 3) Nødvendigt værktøj (vigtigt for installation)

Drivere: 1/4" sekskantede fatninger (8mm/10mm); akku slagnøgle eller elektrisk boremaskine

Hjælpeværktøj: vaterpas, målebånd, sikkerhedstøjning (til arbejde i højden)

Nøgleydelsesparametre

Trækstyrke: ≥450 MPa

Overfladehårdhed: HRC 35–45 (hård borespids, sej kerne)

Udtræksstyrke: ≥8700 N (Q235, 4 mm stålplade)

Moment: ≥10,9 Nm

Saltspraymodstand: ≥500 timer (varmgalvaniseret)

Gældende pladetykkelse: 0,5–6 mm (afhængig af borepunktspecifikation)

Typiske anvendelsesscenarier

Tagdækning: Fastgøring af farvebelagte stålplader til stålringe (modstand mod vindløft og vandtætning)

Vægbeklædning: Fastgøring af farvebelagte stålplader til væggear

Trim/blink: Fastgøring af rygkapper, udhæng og dør/vindues hjørnelister

Andre: Fotovoltaiske (PV) monteringssystemer, luftkanaler og bygningskonvolutter i lysmålestål

Vigtigste fordele ved selvskærende skruer til stålbeklædningssystemer

1. Eliminerer forborings- og anboringstrin; hurtig og arbejdsbesparende installation

2. Tæt engagement; modstandsdygtig over for løsnelse og løsrivelse

3. Kompatibel med forskellige materialer; meget alsidig

4. Kompakt størrelse; velegnet til at forbinde tyndvæggede og lette komponenter

Differentiatorer

Sammenligning: Standard selvskærende skruer med skarpe spidser, standardbolte og blindnitter

I. Nøgle differentiatorer

1. Integreret boring og fastgørelse; ekstrem høj installationseffektivitet

Har en indbygget skærestruktur med borepunkter; eliminerer behovet for forboring eller tapning. Boring, gevindskæring og fastgørelse udføres i et enkelt trin, hvilket reducerer procestrinene betydeligt - ideel til storskala installation af kuverter på byggepladser.

2. Sekskantet flangehoved; stærk klemkraft uden at glide

Kombinerer et eksternt sekskantdrev med en flangeflade, hvilket muliggør påføring med højt drejningsmoment med elektriske skruenøgler. Den store lejeflade minimerer risikoen for gevindafskalning eller hovedafskæring, hvilket gør den velegnet til forhold, der involverer vibrationer eller vindtryk i stålkonstruktioner.

3. Integreret komposit skive; fremragende vandtæt forsegling

Formonteret på fabrikken med metal- og EPDM-komponenter. Gummikompositskive: Passer tæt mod paneloverfladen efter tilspænding; modstandsdygtig over for ældning og ekstreme temperaturer; forhindrer vandlækage ved kilden; specielt designet til vandtætning af klimaskærmssystemer.

4. Hærdet materiale, velegnet til metalforbindelser

Gennemhærdet med høj overfladehårdhed; i stand til pålideligt at bore gennem 0,5-6 mm farvebelagte stålplader og galvaniserede stålsektioner; afbalanceret sejhed sikrer modstand mod brud eller gevindafisolering under installationen, hvilket giver overlegen bæreevne sammenlignet med standard selvskærende skruer.

5. Korrosions- og vejrbestandighed, velegnet til udendørs miljøer

Har standard overfladebehandlinger såsom farvet zinkbelægning, varmgalvanisering eller Dacromet-belægning; giver fremragende modstandsdygtighed over for saltspray og rust; holdbar til langvarig brug i udendørs eller kystnære industrianlæg; ideel til udendørs applikationer med stålkonstruktioner.

6. Stærkt trådindgreb, modstandsdygtig over for vindløft og løsnelse

Specialiserede grove selvskærende tråde sikrer tæt indgreb med stålringe; giver fremragende udtræks- og skridsikkerhed; modstår stærke vindbelastninger på tage og modstår at løsne sig over tid.

II. Sammenligning med andre befæstelsestyper (begrænsninger)

1. Vs. standard selvskærende skruer med skarpe spidser: Højere enhedspris; uegnet til ikke-metalliske underlag som træ eller plastik.

2. Vs. standardbolte: Lavere bæreevne; kan ikke bruges til primære strukturelle bærende samlinger; kun egnet til kuvertsystemer og tyndpladeforbindelser.

3. Vs. blindnitter: Giver mulighed for gentagen demontering og vedligeholdelse (i modsætning til engangsnitter); dog er seismisk modstand og tolerance for gentagen deformation lavere end højstyrke strukturelle fastgørelseselementer.

Installationsproces på stedet

Selvskærende skruer til stålbeklædningssystemer Gældende scenarier: Fabrikstagbeklædning, vægbeklædning (farvebelagte stålplader), inddækning og hjørnebeklædning, lette stålkappesystemer osv.; installationen følger generelle specifikationer for konstruktion af stålkonstruktioner.

I. Byggeforberedelse

1. Materialeinspektion

Bekræft specifikationer, længde og anti-korrosionsbelægning; efterse formonterede kompositskiver for at sikre, at de er intakte og fri for løsrivelse eller revner; skelne mellem borepunktsspecifikationer for at matche panelernes samlede tykkelse.

2. Værktøjsforberedelse

Driver med sekskantet fatning, elektrisk skruenøgle med variabel hastighed / Forbered en håndholdt boremaskine, juster hastigheden og drejningsmomentindstillingerne på forhånd; også forberede et målebånd, en markør og en værktøjskniv.

3. Forberedelse af grundoverfladen

Sørg for, at overfladerne på panelerne og rillerne er fri for snavs, løs rust eller fremspring; sørg for, at paneloverlapningssamlingerne er glatte, og at paneloverfladerne er fri for vridninger.

4. Layout og positionering

Snap linjer i henhold til tegningerne for at bestemme skrueafstanden, hvilket sikrer vandret og lodret justering.

II. Positionerings- og fastgørelsesoperationer

1. Juster og sæt panelerne sammen, og fastgør dem midlertidigt for at sikre, at overlapningsbredden opfylder designspecifikationerne.

2. Påfør tryk vinkelret på paneloverfladen under boring; bibehold lodret justering - vipning eller drejning af skruer i en vinkel er strengt forbudt.

3. Bor og fastgør med en konstant hastighed, så den selvborende spids kan trænge ind i panelet og purlinen; undgå pludselig eller overdreven kraft for at forhindre, at borespidsen knækker eller panelet deformeres.

4. Fastgørelsesstandard: Flangen skal komprimere kompositskiven, så gummipakningen er jævnt komprimeret og udvider sig lidt udad; Spænd ikke for meget, da dette kan knække gummipakningen eller få paneloverfladen til at rykke og lække.

5. Installationssekvens: Fortsæt fra midten af ​​spændvidden mod begge ender og fra midten udad for at minimere akkumuleret spænding i panelerne.

III. Nøgleinstallationspunkter for forskellige områder

1. For tagpaneler placeres skruer på bølgetoppene; at skrue skruer ind i trugene er forbudt (da dette fører til vandophobning og lækage); mellemrum... Overhold nøje tegningerne, med særlig vægt på at øge tætheden af ​​fastgørelseselementer omkring ryg, udhæng og tagrender.

2. Installer lodrette vægpaneler fra top til bund; øge skruetætheden ved overlapningssamlinger for at sikre en vandtæt forsegling.

3. Påfør dobbeltfastgørelse ved trimning, hjørneinddækning og lukkepunkter med skruer fordelt jævnt på begge sider af hjørnet for at forhindre kantkrølning eller vandlækage.

IV. Eftersyn og beskyttelse af færdigt arbejde

1. Omfattende visuel inspektion: Sørg for, at skruerne er lodrette og jævnt fordelt, og at spændeskiver er intakte og korrekt placeret.

2. Sørg for, at paneloverflader er fri for væsentlige buler eller ridser, og at overlapningsforseglingerne er intakte.

3. Forbyd at træde på, lirke eller slå til færdige områder for at forhindre, at skruer løsner sig eller tætningsfejl.

4. Udskift eller genbearbejd straks eventuelle beskadigede spændeskiver eller forkert justerede skruer.

V. Byggeforbud

1. Fjern eller udskift ikke originale kompositskiver; installation uden skiver er strengt forbudt.

2. Undlad at skrue skruer i en vinkel eller overspænde med for stort moment, da dette kan forårsage utætheder eller skruebrud.

3. Brug ikke skruer med slidte borespidser eller beskadigede gevind.

4. Undgå udendørs installation under regn eller når paneloverflader er våde.

Nøgleydelsesparametre for selvskærende skruer til stålbeklædningssystemer

I. Grundmateriale og overfladebehandling

1. Basismateriale: Standard 1022 stål Medium-carbon stål (quench-hærdet); 410/304 rustfrit stål til højkorrosionsmiljøer

2. Varmebehandling: Gennemhærdning (hård overflade, sej kerne)

3. Overflade anti-korrosion: Farvet zinkbelægning, varmgalvanisering, Dacromet, fosfatering

4. Matchende skive: Galvaniseret stålbagside + EPDM gummi (vejrbestandig tætning)

II. Hårdhed og mekaniske egenskaber

1. Overfladehårdhed: HRC 35–45 (sikrer boreevne, forhindrer spidsbrud)

2. Trækstyrke: ≥450 MPa

3. Ultimativt drejningsmoment: ≥10,9 N·m (standardspecifikationer)

4. Udtrækskapacitet (matchet med 0,5–4 mm stålplade + rille): ≥8700 N

III. Specifikationer og gevindparametre

1. Almindelige nominelle størrelser: ST5.5, ST6.3 (mainstream for ingeniørprojekter)

2. Gevindtype: Groft selvskærende gevind; skarp profil, stærkt greb

3. Borepunktstype: Standard selvborende punkt; velegnet til pladetykkelser på 0,5-6 mm

IV. Parametre for tætningsskive

1. Driftstemperatur: -40°C til 120°C; modstandsdygtig over for høj/lav temperatur ældning

2. Ydeevne: Vandtæt, stødabsorberende, forhindrer knusningsskader på plader; levetid ≥10 år

3. Struktur: Formonteret som en enkelt enhed på fabrikken; ikke aftagelig

V. Anti-korrosions- og vejrbestandighedsparametre

1. Farvet zink: Saltspraymodstand ≥200 timer; velegnet til indendørs/tørre fabriksområder

2. Varmgalvanisering / Dacromet: Saltspraymodstand ≥500 timer; velegnet til udendørs, fugtige og kystnære miljøer

VI. Installations- og brugsparametre

1. Fastgørelseskrav: Skiven skal være jævnt komprimeret; undgå overspænding for at forhindre gummirevner eller fordybning af pladeoverfladen

2. Boredybde: Efter gennemtrængning af den farvede plade skal den effektive indstøbning i stålrøret være ≥25 mm

3. Anvendelse: Forbindelse af tynde beklædningsplader (tagbeklædning, vægpaneler, inddækning/beklædning); ikke til brug i primære bærende strukturelle samlinger
