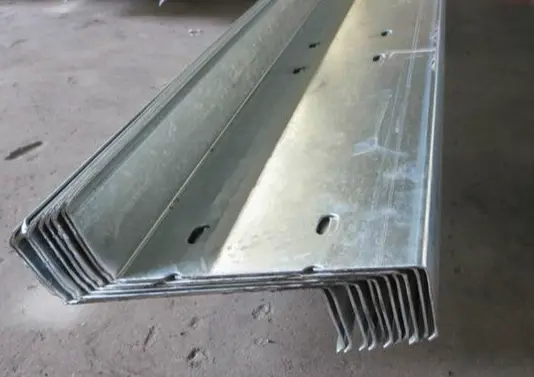

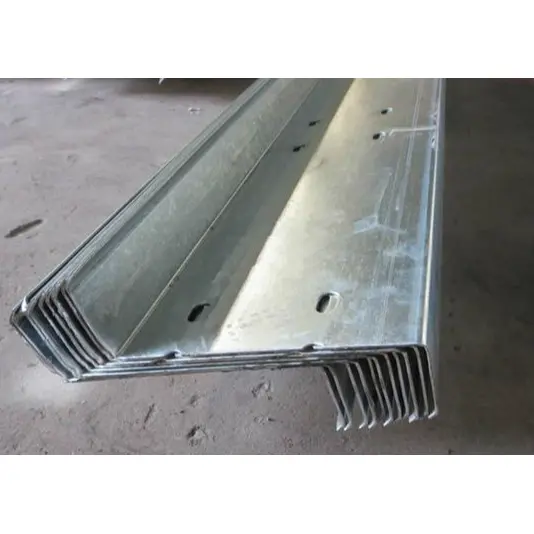

HAISHENGs koldvalsede Z Section Steel Purlins er tyndvæggede, bærende profiler specielt udviklet til skrå stålkonstruktionstage. I modsætning til konventionelle C-sektions riller giver deres skrå flangestruktur mulighed for ende-til-ende overlapning for at danne en kontinuerlig bærende bjælke, hvilket væsentligt forbedrer tagets belastningskapacitet, samtidig med at stålforbruget reduceres. Som en one-stop leverandør af stålkonstruktioner tilbyder vi mere end blot Z-profilerne; vi leverer omfattende purlin-løsninger, der er skræddersyet til faktorer som fabriksspænd, lokale vindbelastninger og kystnære saltspraymiljøer. Vi håndterer alt fra galvanisering af råmaterialer og in-line stansning til bundtet forsendelse af alt understøttende tilbehør, og løser derved almindelige tekniske problemer – såsom dimensionelle uoverensstemmelser, inkonsekvente anti-korrosionsstandarder og strukturel utilstrækkelighed under montering på stedet – der opstår ved indkøb af profiler og tilbehør separat.
Disse koldvalsede Z-sektions stålbånd er fremstillet af Q235B varmgalvaniseret stålbånd ved hjælp af en fuldautomatisk koldformningslinje til kontinuerlig valseformning, hvilket resulterer i en standard tyndvægget, let-gauge stålprofil med et Z-formet tværsnit.
Installeret over hovedtagbjælkerne understøtter de den fulde belastning af tagets profilerede stålplader og isoleringslag, og overfører disse belastninger til hovedstålkonstruktionen. De er meget udbredt i portalrammefabriksbygninger og lange rumrammetage.
Designet med flanger, der skråner i modsatte retninger, kan enderne direkte overlappes (forskudt) for at forlænge længden, hvilket skaber et multi-span kontinuerligt bjælkesystem; dette giver en overlegen generel bøjningsmodstand sammenlignet med C-sektions riller.
Skråflangekonfigurationer er uegnede til lodret montering af udvendige vægpaneler; C-profiler er standardvalget til bærende væggear, mens Z-profiler sjældent bruges til vægge.
Varmgalvanisering er standardprocessen; belægningstykkelsen skal være ≥ 80 μm for standard industrianlæg i indlandet og ≥ 120 μm for kystnære eller kemisk ætsende områder.
Sektionsbetegnelse standard: Højde × Flange × Læbe (H × B × C)
Standard lagermodeller: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20
Almindelig vægtykkelsesområde: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm kraftige versioner fås til brugerdefinerede projekter.
1). Sagstænger: Varmgalvaniseret rundstål (Φ10, Φ12); fås i lige og diagonale typer for at begrænse sideforskydning af Z-sektioner og forhindre vridning eller ustabilitet under høje vindbelastninger.
2). Støber: Varmgalvaniserede svejsede rørmuffer (Φ32×2,0); installeret ved overgangspunkterne for diagonale hængestænger for at give stiv støtte, hvilket sikrer, at stængerne ikke deformeres under belastning.
3). Tagflangeafstivere: Lille vinkelstål eller små C-sektionskomponenter; fastgjort til Z-sektionen i den ene ende og svejset til tagstålbjælken i den anden. Disse modstår væltning forårsaget af kraftig vindsugning; Heltagsinstallation er obligatorisk for industribygninger med spændvidder på over 18 meter.
1). Purlin Cleats: Varmgalvaniserede stålplader (3,0 mm–5,0 mm tykke) svejset på forhånd til den øverste overflade af tagbjælken; de tjener som basis for forankring af Z-sektions-garn.
2). Splejsningsbolte: M12 eller M14 varmgalvaniserede højstyrkebolte, der bruges til at fastgøre de overlappende ender af rillerne.
Den øverste overflade af Cold Rolled Z Section Steel Purlins er kompatibel med 470/475 tagpaneler med stående søm og standardprofilerede farvebelagte stålplader. Det understøtter også et komplet tagindkapslingssystem, der inkluderer termisk isolering, PE åndbare membraner og rygningsinddækning.
Bruger model Z160×50×20 med en vægtykkelse på 2,0 mm; har standard-adskillende hængestænger og lokaliserede knæstøtter kun i midten af taget; velegnet til indlands, almindelige forarbejdningslager uden væsentlig vinderosion.
Bruger modellerne Z180 og Z200 med vægtykkelser på 2,0 mm–2,2 mm; har et komplet layout af lige og diagonale hængestænger i hele længden og knæstøtter over hele spændvidden for at modstå tagets egenvægt og stærke vindtrykbelastninger.
Bruger fortykkede Z-profiler (2,2 mm–2,5 mm) med tættere stangafstand og knæstøtter installeret i hele taget; tykkelsen af galvaniseringslaget øges til 120 μm for at modstå marin saltkorrosion og vindstød.
Koldvalsede Z-sektions stålringe har skrå flanger, hvilket tillader enderne at overlappe og danne en kontinuerlig bjælkestruktur; C-sektions stålringe har flade flanger, der kun kan stødsamles, hvilket resulterer i en enkelt understøttet strukturel adfærd.
Z-sektionsstål er velegnet til skrå tage og lange spændvidder; C-sektionsstål bruges almindeligvis til fabriksvægge og tage med spændvidder på 12 meter eller mindre.
Med identiske tværsnitsdimensioner oplever Z-sektionsstål lavere bøjningsmomenter i midten af spændvidden, hvilket giver mulighed for større tagafstande med enkelt spænd.
De skråtstillede flanger flugter naturligt med taghældningen, og holder rillens topflade parallel med tagpanelet; dette sikrer lodret, ensartet belastningsoverførsel og eliminerer excentrisk belastning.
Flangerne i begge ender af profilen kan overlappes direkte for at forlænge længden uden yderligere splejsningsplader; enkel boltning fuldender tilbygningen, hvilket reducerer tagkonstruktionstiden markant.
Sektionen tilbyder høj samlet lateral stivhed og stærk modstand mod lateralt tryk og vridningsdeformation, hvilket sikrer, at taget forbliver stabilt under kraftig vind.
For samme tagspænding og belastningskrav giver Z-sektionsstål mulighed for mindre tværsnit eller tyndere vægge, hvilket reducerer mængden af brugt stål pr. arealenhed og sænker belastningen på hovedstålrammerne.
Boltehuller til splejsning er forboret på fabrikken; installation på stedet kræver kun isætning og tilspænding af bolte – hvilket eliminerer behovet for boring på stedet – hvilket resulterer i sikre forbindelser og minimalt byggespild.
Når de overlapper hinanden, danner koldvalsede Z-sektions stålringe en kontinuerlig bjælke med flere spænd, hvilket effektivt reducerer bøjningsmomenterne i midten af spændvidden. Under identiske belastnings- og spændvidder kan der anvendes mindre profilspecifikationer sammenlignet med C-sektionsstål, hvilket sænker de samlede stålanskaffelsesomkostninger. I modsætning hertil er C-sektionsstål typisk afhængig af enkle spændvidde forbindelser; langtidsanvendelser kræver større tværsnit, hvilket resulterer i højere materialeforbrug.
Givet identisk højde og vægtykkelse giver Z-sektionen et højere inertimoment langs sin stærke akse sammenlignet med C-sektionsstål. Det giver overlegen lodret bæreevne og modstandsdygtighed over for kraftig sne og stærk vind, hvilket gør det til det foretrukne valg til kystprojekter og rumrammekonstruktioner med stort spændvidde.
Den skrå flangestruktur er naturligt kompatibel med skrå tage, hvilket sikrer stabil støtte uden risiko for ensidig, ikke-understøttet belastning, der ofte findes med C-sektioner; de flade flanger på C-sektioner kan forårsage belastningsexcentricitet på stejle skråninger, hvilket fører til afbøjning og deformation over tid.
Brug af Z-profilstål til tage med store spænd giver mulighed for en reduktion i profilspecifikationer og det samlede stålforbrug. Dens egenvægt er langt lavere end traditionelt varmvalset kanalstål; den for høje vægt af kanalstål øger ikke kun materialeomkostningerne, men øger også udgifterne til hovedbjælker og fundamentkonstruktion, hvorfor varmvalset kanalstål stort set er blevet udfaset til tagbøjler i moderne industribygninger af let stål.
Fremstillet via en integreret varmgalvaniseringsproces opfylder den dobbelte anti-korrosionsstandarder (80μm for indre områder, 120μm for kystområder), hvilket sikrer modstand mod rust under langvarig udendørs brug. For lange tagspænd kan sektionerne overlappes direkte for at forlænge længden uden segmenteret splejsning, hvilket resulterer i en meget hurtigere samlet installationshastighed sammenlignet med den stødsamling, der kræves til C-sektioner.
1). C-sektions purlins: Brug en enkelt understøttet stødsamlingsstruktur; velegnet til fabriksvægsystemer og tag med lille spændvidde (under 15m).
2). Varmvalset kanalstål: Høj egenvægt og høje omkostninger; sjældent brugt i let-stål kuvertsystemer.
3). Z-sektioner: Giver mulighed for overlappede, kontinuerlige belastningsbærende og tilbyder fremragende bøjningsmodstand; specielt designet til tage med stejle hældninger og store spændvidder.
Råmaterialet til koldvalsede Z Section Steel Purlins er Q235B varmgalvaniseret stålbånd. Hver batch er verificeret for strimmeltykkelse og galvaniseringslagtykkelse ved ankomst; zinkbelægningen skal være mindst 80μm for anvendelser i land og 120μm for kystnære anvendelser. Overfladen inspiceres for defekter såsom ubelagte pletter, afskalning, hårde bøjninger eller ridser; Ikke-overensstemmende materialer sættes straks i karantæne og udelukkes fra produktion. Standardproduktionsvægtykkelser inkluderer 1,8 mm, 2,0 mm, 2,2 mm og 2,5 mm.
Stålspoler hejses op på læsseholderen, og afrulleren frigør båndet. Nivelleringsudstyr eliminerer spolespænding, mens enheden er udstyret med et dobbeltsidet fotoelektrisk korrektionssystem for at forhindre feedfejljustering og sikre ensartede tværsnitsdimensioner.
Flere sæt formningsvalser bøjer gradvist stålstrimlen og ruller Z-formen – med skrå flanger og indadkrøllede læber – i en enkelt omgang. Processen muliggør masseproduktion af hele standardområdet fra Z140 til Z300; fast værktøj sikrer kontrollerbare dimensionelle tolerancer.
Materialet skæres præcist online til de længder, som kundens projekt kræver. Den hydrauliske flyvende sav giver et rent, glat snit og undgår tværsnitsdeformation fra knusning eller for store grater.
Boltehuller er udstanset i begge ender af profilen for at lette overlappende og boltede forbindelser på stedet. Standardiseret hulafstand eliminerer behovet for yderligere boring under installationen.
1). Faktisk måling af sektionshøjde, flangebredde, læbedimensioner og vægtykkelse for at verificere overensstemmelse med ordrespecifikationer;
2). Inspektion for defekter såsom sidebøjning, vridning eller beskadigelse af den galvaniserede belægning; defekte produkter sorteres fra til efterbearbejdning.
Z-rør af identisk model, vægtykkelse og længde er bundtet sammen. Træpaller er placeret i bunden til beskyttelse, og identifikationsetiketter er påsat, der angiver model, vægtykkelse, individuel længde, forsendelsesmængde og tilsvarende projektnavn.
Komplette sæt af hjælpekomponenter behandles samtidigt: Trækstænger fremstilles ved at skære Φ10/Φ12 rundt stål, gevindrulle begge ender og påføre varmgalvanisering; stivere er lavet ved at skære og behandle Φ32×2.0 svejset rør; og tagfodsbøjler og rygsøjler fremstilles ved bøjning. Alle komponenter galvaniseres, sorteres og pakkes ind og sendes i samme parti som Z-purlinerne.
1). Svejs og fastgør de varmgalvaniserede riller til oversiden af tagstålbjælkerne;
2). Overlap enderne af Z-stængerne i et forskudt arrangement, indsæt og spænd M12/M14 bolte for at danne en kontinuerlig bærende bjælke;
3). Installer lige og diagonale trækstænger ved at bruge ærmestivere til at forstærke lateral stabilitet; installer udhængsstøtter overalt til tagsektioner med lang spændvidde.
1). Materialekvalitet: Q235B varmgalvaniseret stålbånd
2). Galvaniseringsstandard: ≥80μm for standard indlandsområder; ≥120μm for kystområder og kemiske industrizoner
3). Standard vægtykkelser: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm kraftig version fås efter anmodning
4). Mekaniske egenskaber: Flydespænding ≥235 MPa; trækstyrkeområde 375 MPa–500 MPa
Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20
- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m
- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m
1. Sagstænger: Φ10, Φ12 Q235 varmgalvaniseret rundstål; enderne har rullede tråde;
2. Støberbøsninger: Φ32×2.0 sømløst stålrør;
3. Eave-bøjler (knæbøjler): 1,8 mm-2,0 mm lille C-sektion stål eller vinkelstål; væsentlige komponenter til højvindstage;
4. Tilslutningstilbehør: Forseglede klamper lavet af 3,0–5,0 mm tyk varmgalvaniseret stålplade; fastgørelsesbolte er M12/M14 varmgalvaniserede højstyrkebolte.
1. Tage med lille til medium spændvidde (spændvidde ≤ 15m): Z160×50×20, vægtykkelse 2,0 mm;
2. Fabriksbygninger med stort spænd (18–30 m): Z180 eller Z200 modeller, vægtykkelse 2,0–2,2 mm; hængestænger installeret over hele spændvidden; tagskægget monteret kontinuerligt langs taget;
3. Kystområder med kraftig vind og ætsende miljøer: Vælg 2,2–2,5 mm tykkere profiler; reducer installationsafstanden til hængestangen; øge galvaniseringslagets tykkelse til 120μm.
Skrå flanger giver mulighed for ende-til-ende overlapning, hvilket skaber et kontinuerligt bjælkestruktursystem; for de samme tværsnitsdimensioner tilbyder koldvalsede Z-sektions stålrør overlegen bøjningsmodstand sammenlignet med C-sektionsstål, hvilket gør dem velegnede til alle tagprojekter med stor spændvidde, skrå stålkonstruktioner.
1. Q: Hvordan skal jeg skelne mellem og vælge mellem Z-sektionsstål og C-sektionsstål?
A: Brug C-sektionsstål til tage med kort spændvidde (under 15 m) og bærende fabriksydervægge; prioritere Z-profilstål til skrå tage, fabriksbygninger med store spændvidder (over 18 m) og rumrammetage i blæsende kystområder.
2. Sp: Hvordan sikres korrosionsbeskyttelse for Z-sektionsstål i kystprojekter?
A: Ordrer til kystområder fremstilles ved hjælp af 120μm tykke varmgalvaniserede stålbånd; alle tilbehørskomponenter – såsom sænkestænger, løkkesko og tagfodsstøtter – gennemgår den samme kraftige galvaniseringsproces for at forhindre dem i at ruste før de vigtigste strukturelle sektioner.
3. Spørgsmål: Tilbyder du tilpasset længdeskæring og leverer et komplet sæt tilbehør til forsendelse?
A: Vi understøtter skæring til enhver specificeret længde. En komplet pakke af tilbehør – inklusiv hængestænger, stivere, tagfodsbøjler, riller og forbindelsesbolte – kan matches til de specifikke fabrikskrav til spændvidde og vindbelastning og sendes samlet i en enkelt container.
4. Spørgsmål: Kan Z-sektionsstål bruges direkte som vægringe?
A: Det anbefales ikke; de skrå flanger gør det vanskeligt at montere lodrette vægpaneler i plan. C-profilstål er standardvalget til bærende væggear.
