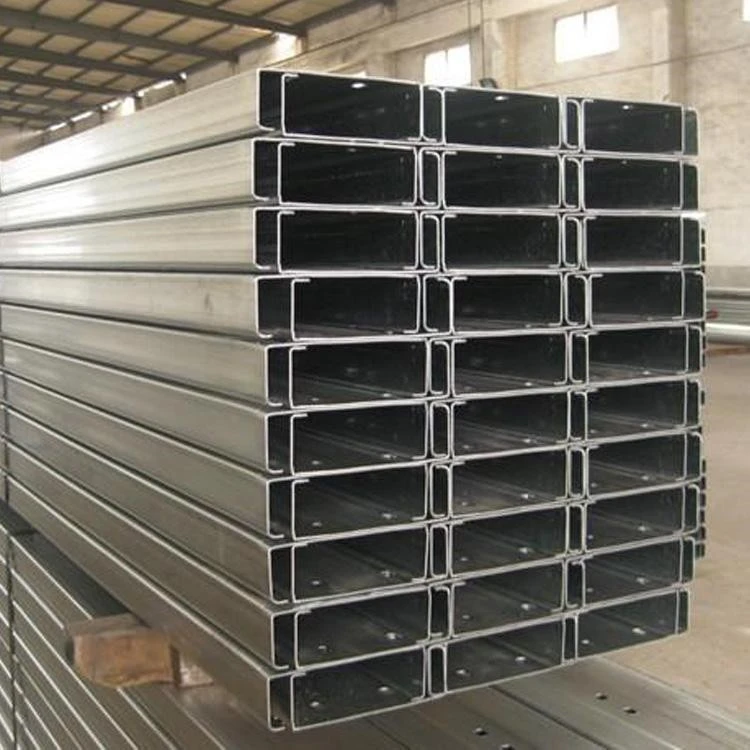

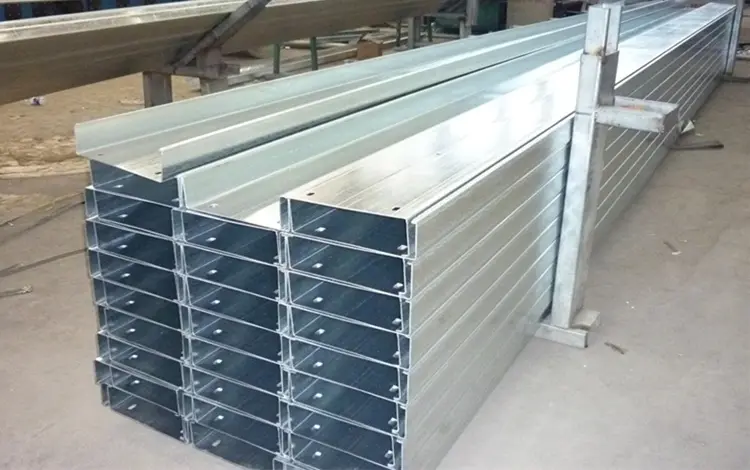

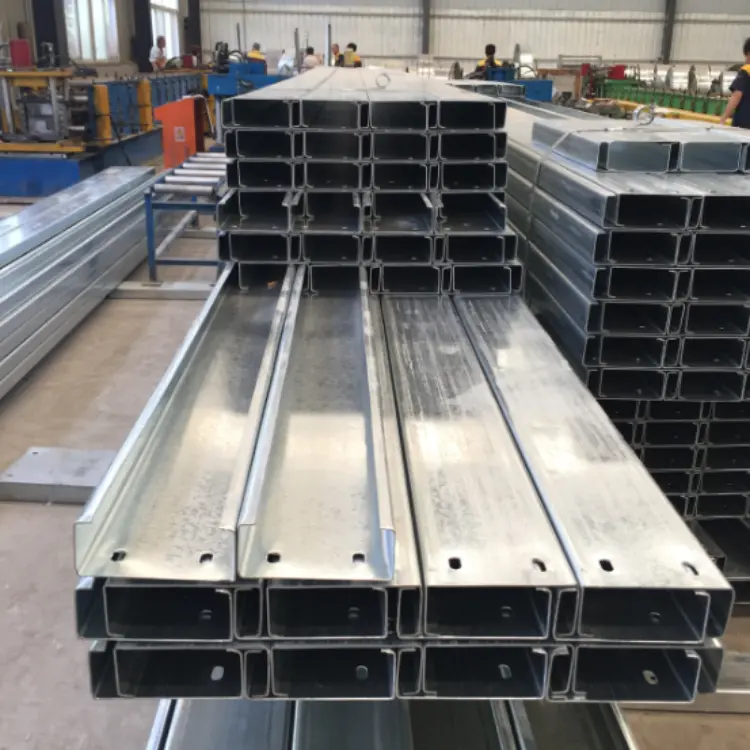

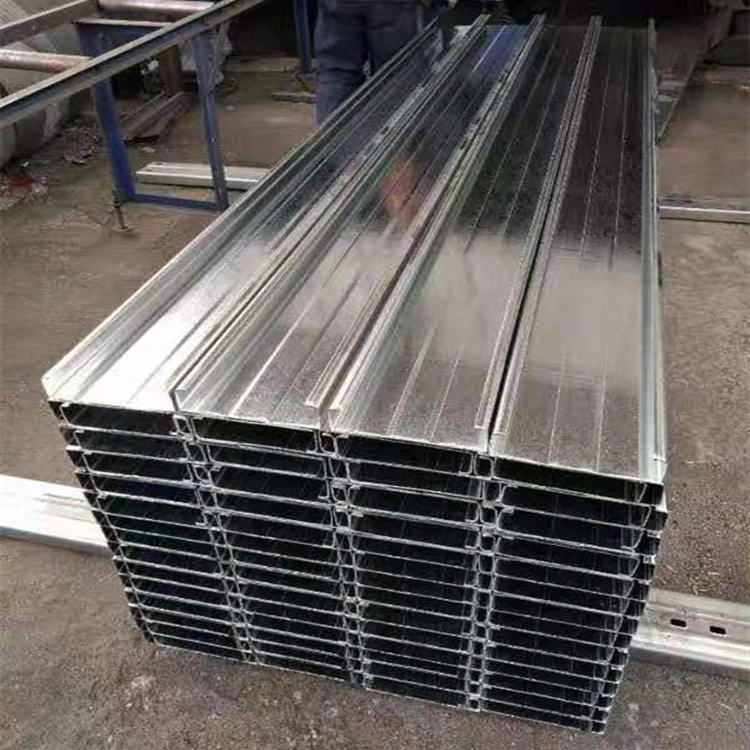

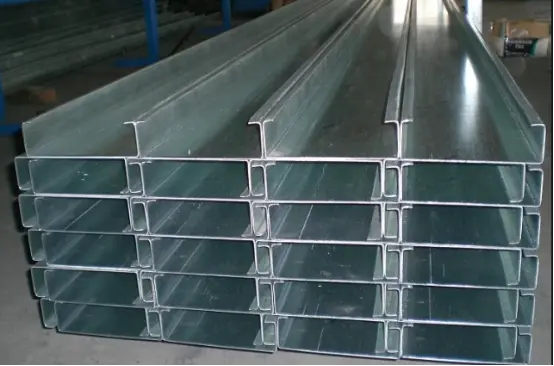

Koldvalsede C-sektion Stålringe

Koldvalsede stålsektioner i C-sektion er fremstillet af varmgalvaniserede stålbånd. Kategoriseret i tag- og vægringe, er de installeret på stålbjælker, søjler eller de øverste akkorder af rumrammer. De tjener som den bærende base for farvebelagte ståltag- og vægpaneler, overfører belastninger til hovedstålkonstruktionen og fungerer som den strukturelle ramme for klimaskærmssystemet. Standardspecifikation: Q235 varmgalvaniseret C-profil stål med en galvaniseringslagtykkelse på ≥80μm.

Koldvalsede C-sektion stålpurlin systemkomponenter

1. Fælles specifikationer for hovedmedlemmer

Tag: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Væg: C80×40×20, C100×50×20, C120×50×20

Vægtykkelse: 1,8, 2,0, 2,2, 2,5 mm

2. Tie-Rod System

1). Lige runde stålbindestænger: Φ10, Φ12; installeret diagonalt.

2). Muffestivere: Φ32×2.0 svejset rør; installeret ved overgangspunkterne for diagonale trækstænger for at give stiv støtte.

Layout: Trækstænger er obligatoriske til taggarn med spændvidde over 4 meter.

3. Eave seler (Sag stænger/Braces)

L-formet vinkelstål eller lille C-sektionsstål; forbundet i den ene ende til ringen og i den anden til stålbjælken. De forhindrer væggen i at vælte på grund af vindtryk på taget og er en standardfunktion til tag med lang spændvidde.

4. Tilslutningskomponenter

1). Purlin-klamper: Indlejret eller svejset på stålbjælker og søjler; C-sektions purlins hviler på disse klamper.

2). Højstyrkebolte og selvborende skruer: Anvendes til splejsning af riller og fastgørelse af riller til klamper.

5. Tilknyttede beklædning/kuvertlag

Fastgjort over rillerne: Tag-/vægpaneler, isolering, dampspærremembraner og trim-/blinkkomponenter.

Tre konfigurationsmuligheder

1. Lille lagerhus (spændvidde ≤ 9m): C140×50×2,0 taggarn + C100×50×2,0 væggarn; simple hængestænger; ingen flangestivere.

2. Standard fabriksbygning (12–24m): C160/C180 tagbøjler + komplet nedhængsstang og -stiversystem + tagflangeafstivninger.

3. Kystområder med høj vind/rumrammetage: Tykkere C-sektionsstål (2,2–2,5 mm), øget sænkestangsdensitet og fuld tagflangeafstivning.

Anti-korrosionsspecifikationer

Standard inde i landet: Varmgalvanisering ≥ 80μm;

Kystnære (saltspray): Varmgalvanisering ≥ 120μm.

Kerne fordele

1. Koldvalsede stålprofiler i C-sektion har et strukturelt effektivt tværsnit, der tilbyder fremragende bøjnings- og trykstyrke, materialeøkonomi og høj bæreevne.

2. Glatte, gratfrie overflader og præcisionsstansning letter splejsning og tilslutning.

3. Ensartede materialeegenskaber og god sejhed; modstandsdygtig over for vrid og deformation.

4. Forudstansede huller giver mulighed for direkte montering på stedet, hvilket forkorter byggetiden betydeligt.

5. Kompatibel med forskellige tag- og vægbeklædningspaneler; en vigtig indramningsprofil til lette stålbygninger.

Differentierende højdepunkter

I. Letvægts men høj bæreevne; reducerer primære strukturelle omkostninger.

Koldformede tyndvæggede sektioner vejer kun omkring en tredjedel af varmvalset kanalstål for samme bæreevne. Dette reducerer betydeligt belastninger på stålbjælker, søjler og fundamenter, såvel som den samlede ståltonnage, der kræves til strukturen. Derimod er betongarner ekstremt tunge og uegnede til rumrammer eller lette ståltage med lang spændvidde.

II. Fabriksmasseproduktion og hurtig installation

Komponenter fremstilles i faste længder; montering på stedet bruger en tørkonstruktionsmetode med boltede forbindelser, hvilket eliminerer behovet for skæring eller svejsning på stedet. I modsætning hertil kræver tømmerringe høvling og konserveringsbehandling, mens betongarneringer kræver forskalling, støbning og hærdning - hvilket resulterer i en betydelig forskel i konstruktionens tidslinjer.

III. Tværsnitsdesign letter bindestænger og knæstøtter; fremragende generel stabilitet

Den indadkrøllede læbe på C-sektionsstålet giver mulighed for nem installation af rundstangstrækstænger og knæstøtter, hvilket skaber et robust strukturelt system med overlegen modstand mod lateral vridning og vind-/snebelastninger sammenlignet med simple vinkeljernsbøjler.

IV. Varmgalvaniseret for komplet korrosionsbeskyttelse og lang levetid

Hele sektionen er varmgalvaniseret, hvilket sikrer en ensartet, lufttæt zinkbelægning (80μm for indre områder, 120μm for kystområder), der modstår korrosion fra regn og fugt. Omvendt er råtømmer tilbøjelige til at rådne og revne, mens standard sort jernkanalstål medfører høje vedligeholdelsesomkostninger ved periodisk maling.

V. Let at bore og dirigere hjælpemidler

Huller kan bores direkte ind i nettet på stedet til VVS- og elektriske ledninger, hvilket eliminerer behovet for at føre rundt om bjælker eller riller og resulterer i et rent, effektivt layout. I modsætning hertil gør de tykke vægge af kanalstål boring vanskelig, og betongarn kan ikke bores vilkårligt.

VI. Fleksibel skæring og modifikation; genanvendelige og genanvendelige

Materialer kan skæres og splejses på stedet til genbrug under fabriksudvidelser eller ændringer af dør- og vinduesplaceringer, og stålet er 100 % genanvendeligt. Træ- og betongarn bliver dog typisk byggeaffald ved nedrivning.

VII. Enestående omkostningseffektivitet

Produceret via kontinuerlig valseformning er enhedsprisen lavere end for varmtvalset kanalstål eller behandlet massivt træ, hvilket gør det til det mest økonomiske indramningsvalg til industrielle bygningsskaller.

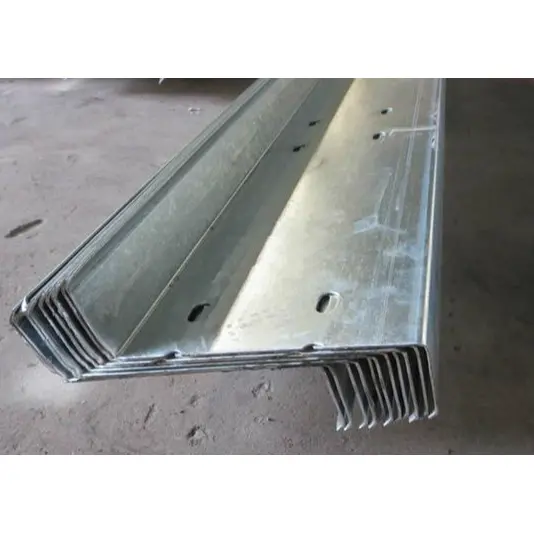

VIII. Kort skelnen fra Z-sektion stål

Koldvalsede stålsektioner i C-sektion har lige ender, hvilket gør dem velegnede til vægge og tage med kort spændvidde med enkel splejsning på stedet.

Z-section steel is designed for lapped, staggered connections, making it suitable for long-span roofs.

IX. Oversigt over konkurrerende produkter

1. Varmvalset kanalstål: Tung selvvægt, dyrt materiale og uøkonomisk;

2. Tømmerstænger: Brandfarlige og tilbøjelige til at rådne; ikke opfylder brandsikkerhedsstandarder;

3. Betonstænger: Tunge og langsomme at installere; stort set udfaset i stålkonstruktion.

Standard produktionsproces

I. Indgående råstofinspektion

Råmateriale: Varmgalvaniseret stålbånd (Q235). Inspektioner dækker zinkbelægningstykkelse, strimmeltykkelse og flydestyrke. Almindelige godstykkelser: 1,8/2,0/2,2/2,5 mm. Krav til zinkbelægning: ≥80 μm (indlands) og ≥120 μm (kyst). Stålbåndet skal være fri for afskalninger, ubelagte pletter eller krøllede kanter.

II. Afrulning og fodring

Stålspole hejst på afviklingen → strimmel fladtrykt → føres ind i formningsenheden (forsynet med et sporings-/justeringssystem for at forhindre materialeafvigelse).

III. Kontinuerlig koldvalsning

Stålbåndet passerer gennem flere sæt formningsvalser, der gradvist bøjes for at danne banen, top- og bundflanger og indvendige læber. En standard C-sektionsprofil (f.eks. C80/C100/C140/C160/C180/C200) fremstilles i en enkelt omgang.

IV. Servo-styret klip-i-længde

Skær til den nødvendige projektlængde ved hjælp af en online hydraulisk flyvende sav; skærekanten er glat og fri for deformation.

V. Stansning

Boltehuller og runde huller til hængestænger udstanses i enderne eller banen af ​​det færdige produkt til efterfølgende montering og fastgørelse.

VI. Kvalitetsinspektion af færdige produkter

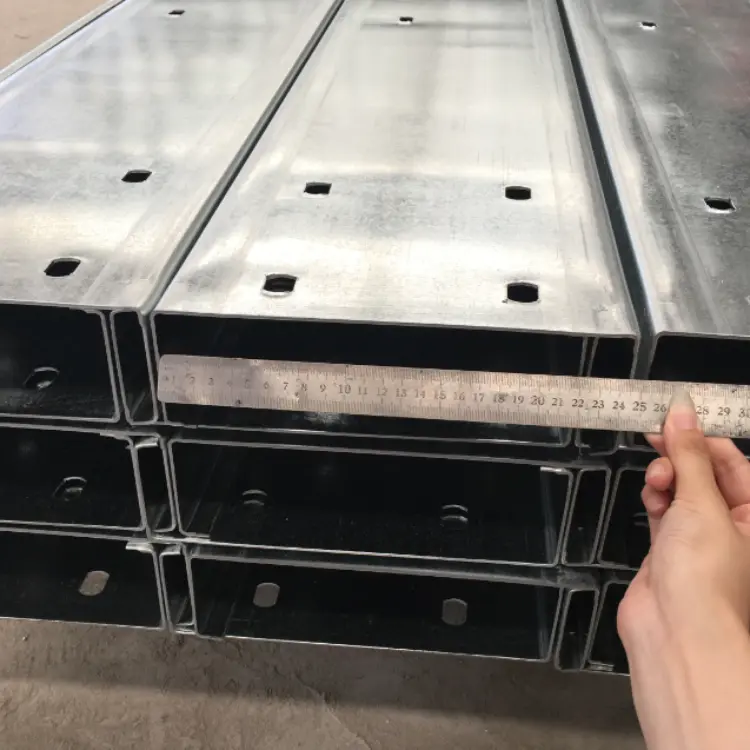

1. Measure section height, flange width, lip dimensions, and wall thickness;

2. Undersøg for bøjning, vridning eller beskadigelse af zinkbelægningen; adskille ikke-konforme varer.

VII. Stabling og bundtning

Stable og bundt produkter med samme specifikation pænt; etiket med model, tykkelse og længde; pakkes på træpaller til lager.

VIII. Forarbejdning af tilbehørskomponenter (Sag stænger, stivere, knæbøjler, purlin-klamper)

1. Lige/Diagonale hængestænger: Rund stålskæring → gevindrullning;

2. Støber: Skæring af svejset rør;

3. Knæbøjler og stangklynger: CNC-skæring, bukning og galvanisering af stålplader.

IX. Byggeproces på stedet

1. Svejs sprosser til stålbjælker/søjler;

2. Hejs koldvalsede C-sektions stålringe på plads og bolt dem til klamperne;

3. Installer hængestænger og ærmestivere; monter tagfodsstøtter (knæstøtter) til taget.

Kernepræstationsparametre

I. Råstofparametre

1. Materiale: Q235B koldvalset varmgalvaniseret stålbånd

2. Galvaniseret belægningstykkelse

Standard indlandsområder: ≥80μm

Kystnære eller kemiske korrosionszoner: ≥120μm

II. Mainstream sektionsspecifikationer (H×B×C: Højde × Flange × Læbe)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Tykkelse: 1,8–3,0 mm.

III. Mekaniske egenskaber

1. Flydespænding: ≥235 MPa

2. Lineær udvidelseskoefficient: 1,2×10⁻⁵/℃ (kompatibel med termisk udvidelse af farvebelagte stålplader)

IV. Parametre for tilbehørskomponenter

1. Sag stænger

Lige/diagonale hængestænger: φ10 eller φ12 Q235 rundstål; enderne er trådvalsede og varmgalvaniserede.

Støberbøsninger: Φ32×2.0 svejset rør; en tyndere rund stålstang passerer gennem det indre til opspænding.

Et nedhængsstangsystem er obligatorisk for spændvidder >4 m.

2. Tagudhængsstøtter (tagspecifikke)

Skær fra små C-sektioner eller vinkelstål; tykkelsen passer til purlinen eller er 1,8 mm; den ene ende forbindes til ringen og den anden til stålbjælken for at forhindre væltning.

3. Tilslutningskomponenter

Krafter: 3,0–5,0 mm varmgalvaniseret stålplade; Fastgørelsesbolte: M12 eller M14 varmgalvaniserede bolte.

V. Udvælgelses- og anvendelsesreference for koldvalsede C-sektionsstålringe

1. Små varehuse (spændvidde ≤ 9m, smal søjleafstand): Tag C140×50×2,0; Væg C100×50×2,0

2. Standard fabriksbygninger (spændvidde 12–24m, søjleafstand ca. 6–7m): Tag C160/C180 (vægtykkelse 2,0–2,2mm); udstyret med et komplet sæt hængestænger og flangestivere

3. Kystnære højvindszoner: Tykkere ringer (vægtykkelse 2,2-2,5 mm); hængestænger installeret med tættere intervaller

4. Store fabriksbygninger (søjleafstand > 7m): Tag C200, C220, C250, C280, C300 (vægtykkelse 2,0–3,0 mm); udstyret med et komplet sæt hængestænger og flangestivere
