Horisontalt strukturelt stålafstivningssystem

Installeret i planet af tagbjælkens øverste eller nederste flange i en "X" (kryds) konfiguration, er horisontale strukturelle stålafstivningssystemer afgørende for den rumlige stabilitet af industribygninger. De fungerer primært i spænding frem for kompression og arbejder sammen med trækstænger og knæstøtter for at danne tagets sidemodstandssystem.

1. Produktfunktioner

Overfører vindbelastninger fra gavlvægge og vandrette seismiske kræfter til trækstængerne ved søjletoppene og kanaliserer dem efterfølgende ned til søjleafstivningen og ind i fundamentet; begrænser den sideværte forskydning af tagstålbjælker, hvilket forhindrer generel sidevipning eller ustabilitet af tagkonstruktionen.

2. Fælles materialer

1). Standardanvendelser: Ligebensvinkelstål (L50×5, L63×5, L70×6);

2). Faciliteter med lang spændvidde, tung belastning eller seismisk resistente: Cirkulære hule sektioner med lille diameter (CHS); standardmaterialet er Q235B, hvor Q355B bruges til tunge belastninger.

3. Installationssteder

Installeret i endefagene af taget og fagene, der flankerer ekspansionsfuger for at skabe en stiv strukturel membran.

Standard fabriksleveret konfiguration

1. Hovedafstivningskomponenter

Tværafstivningselementer (vinkelstål eller CHS) leveres som individuelt fremstillede enheder; et par diagonalt krydsende elementer i en enkelt fag udgør ét komplet vandret afstivningssæt.

2. Sluttilslutningstilbehør

1. Endetilslutningsplader: 8–14 mm stålplader fabrikssvejset til begge ender af afstivningselementet, med forborede bolthuller til boltning til stålbjælkeflangerne;

2. Central krydssplejsningsplade: En delt splejsningsplade ved skæringspunktet for "X"-konfigurationen, hvor de to diagonale afstivere overlapper og er fastgjort.

3. Matchende fastgørelseselementer

Standard 4.8 bolte (M16/M20) til generel brug; Grade 8.8 højstyrkebolte (med flade spændeskiver og fjederskiver) til seismisk resistente strukturer eller faciliteter, der huser traverskraner.

4. Korrosionsbeskyttelsesspecifikationer

1). Standard: St3 manuel overfladebehandling + primer og topcoat (tør filmtykkelse: 60–90 μm);

2). Ætsende industriområder / Kystområder: Fuld varmgalvanisering.

5. Brandbeskyttelsesspecifikationer

Anvendelse af 0,5 timers klassificeret tyndfilm opsvulmende brandhæmmende belægning i udpegede brandsektioner; korrosionsbeskyttelse kun for områder uden krav til brandbeskyttelse.

Standard komplette løsninger til horisontale strukturelle stålafstivningssystemer

1. Konventionel vinkelstål horisontal afstivning: Vinkelstål hovedelement + endeforbindelsesplader + mellemliggende splejseplader + anti-korrosionsbehandling + matchende bolte

2. Heavy-duty Circular Hollow Section (CHS) vandret afstivning: CHS-element + fortykkede endeplader + korsformede kileplader + højstyrkebolte

3. Forenklet let-duty afstivning: Slankt vinkelstål, ingen fortykkede afstivninger; bruges typisk til små industribygninger af let stål

Produktintegration

Vandret afstivning (tværgående vindmodstand) + trækstænger (langstrækforbindelse) + knæstøtter (lateral afstivning for bjælker) danner et integreret, stabilt tagafstivningssystem. Vigtige fordele

1. Modvirker effektivt vandrette kræfter, giver robust vind- og seismisk modstand, samtidig med at det forhindrer, at taget svajer eller forskyder sig.

2. Strammer afstanden mellem rammekomponenterne, hvilket forhindrer skævvridning eller deformation af stålbjælker og riller.

3. Har et enkelt strukturelt design med fleksible installationslayouts, hvilket letter praktisk konstruktion.

4. Fremstillet af robust materiale med høj trækstyrke, der modstår at løsne sig eller deformeres ved langvarig brug.

5. Gennemgår en omfattende anti-korrosionsbehandling, hvilket sikrer høj holdbarhed til udendørs eller udsatte industrianlæg.

6. Meget kompatibel; integreres perfekt med komplette stålkonstruktionssystemer, såsom stive portalrammer og industribygninger med lang spændvidde.

Karakteristiske højdepunkter ved vandrette tagafstivninger

I. Unikke strukturelle ydeevnefordele

1. Det vandrette strukturelle stålafstivningssystem anvender en X-formet krydskonfiguration, der er specielt designet til at overføre laterale vandrette kræfter. Den fungerer under ensrettet belastning - kun i spænding og ikke kompression - hvilket resulterer i en kort belastningsvej og høj samlet stivhed. I modsætning hertil er trækstænger langsgående aksiale elementer, der begrænser langsgående bevægelse, men som ikke kan modstå sidekræfter; knæbøjler og hængestænger giver kun lokal begrænsning for bjælker og stålbjælker og kan ikke bære bygningens samlede vandrette belastninger.

2. Det skaber en stiv tagmembran ved at koncentrere afstivningen i specifikke fag, og effektivt forbinde individuelle stive rammer til en samlet, stiv tagkonstruktion. Vindbelastninger fra gavlerne overføres hurtigt via afstivning og trækstænger ned til søjler og fundamenter. Det tjener som en kernekomponent til at forhindre ustabilitet i taget på siden - en egenskab, som andet tilbehør mangler.

II. Materialevalg og omkostningshøjdepunkter

1. Det primære materiale er typisk stål med lige benvinkler, som er let tilgængeligt og omkostningseffektivt. Vinkelstål er en standardvare, der er let at skære og svejse; sammenlignet med trækstænger med runde rør eller bærende stålbjælker, bruger den mindre materiale, hvilket holder omkostningerne overskuelige til store installationer. Omvendt medfører specialtilpassede kassedragere eller H-bjælkekomponenter høje omkostninger og er uegnede til massebrug som afstivning.

2. Materialevalg sorteres efter specifikke behov: Standard vinkelstål bruges til almindelige industribygninger af let stål, mens mindre rundrørsafstivninger anvendes til langspændende, seismisk resistente eller kranudstyrede faciliteter. Dette giver mulighed for fleksibel belastningstilpasning og forhindrer materialespild.

III. Konstruktion og installations højdepunkter

1. Split præfabrikation og boltning på stedet; der kræves ingen svejsning på stedet for standardelementer. Fabrikspræfabrikerede elementer har endeforbindelsesplader til hurtig boltet samling på stedet ved korsformede samlinger; dog kræver nogle spændingselementer boring og svejsning på stedet, hvilket resulterer i lavere konstruktionseffektivitet.

2. Modulære, standardiserede komponentsæt. Single-span afstivningssæt masseproduceres med ensartede huldiametre og udskiftelige bolte, hvilket letter lagerbeholdning og udskiftning eller vedligeholdelse på stedet.

IV. Systemkonfiguration og differentiering

1. Sidestabilitet er afhængig af vandret afstivning, mens langsgående stabilitet er afhængig af stive trækstænger; de to funktioner supplerer hinanden og er uundværlige:

Horisontal afstivning: Giver lateral vind- og seismisk modstand; installeret i bestemte båse.

Langsgående trækstænger: Sørg for kontinuerlig langsgående binding; fordelt i hele strukturen. Takstænger og hængestænger er mindre komponenter, der er forbundet med bygningens klimaskærm og deltager ikke i det primære laterale kraftmodstandsdygtige system.

1. Begrænser udbøjning af stålbjælker, hvilket væsentligt reducerer den effektive ud-af-plan-længde til beregninger; optimerer fjernlys tværsnit og sparer stål.

V. Anti-korrosionsfordele

Vinkelstålelementer har en regelmæssig form, hvilket gør rustfjernelse, maling og varmgalvanisering bekvemt. Sammenlignet med kanalstål med åben profil er der færre utilgængelige hjørner, hvilket giver mulighed for en mere grundig anti-korrosionsbehandling.

VI. Produktpositionering og udmærkelse

1. Horisontal afstivning: lateral modstand; X-formet layout i specifikke bugter; primær strukturel stabilitetskomponent.

2. Trækstænger: Længdebinding; kontinuerlig layout; i stand til at modstå både spænding og kompression.

3. Udhængsstænger/savstænger: Lokal forstærkning til riller og mindre bjælker; konvolut strukturelle komponenter.

Standard fremstillingsproces

1. Råvareaccept

Hovedmateriale: Q235B rundstål. Bekræft materialekvalitetscertifikater; efterse for bøjning, revner og korrosion (ret ud, hvis bøjningen overskrider tolerancerne); inspicer tilbehørsstålplader (lugplader) ved indgang til opbevaring.

2. Skæring i længden

Skær rundt stål til tegningsspecifikationer ved hjælp af en slibesav eller CNC-sav; slib afskårne ender glatte og fjern grater.

3. Slutbehandling (to almindelige metoder)

Mulighed ① Gevind (boltet forbindelse på stedet)

Rul ydre gevind på begge ender af den runde stålstang; gevindlængden skal passe til møtrik- og bagpladesamlingen; anvend midlertidig beskyttelse på gevind for at forhindre beskadigelse.

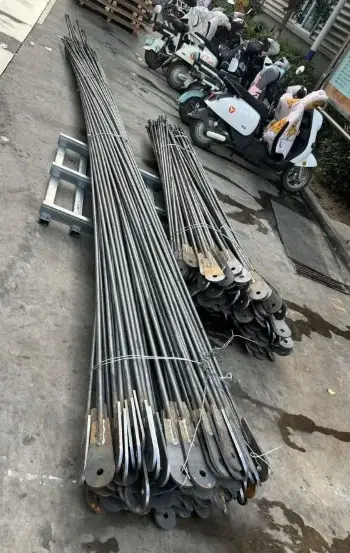

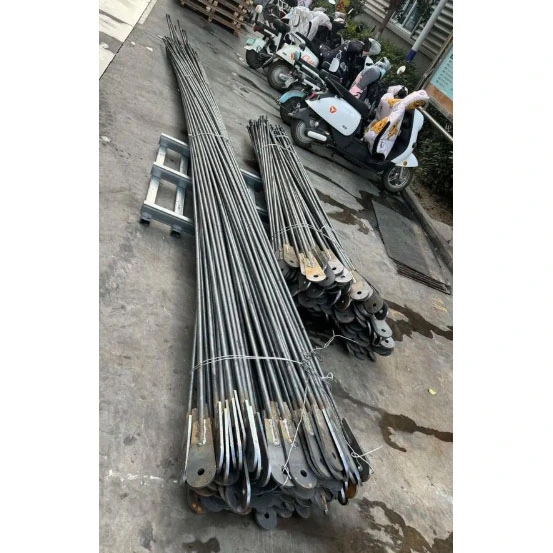

Mulighed ② Svejset plade (boltet bjælke-til-søjle-forbindelse)

Svejs tilslutningsplader/knaster på begge ender af den runde stålstang; brug en jig til justering og hæftesvejsning til positionering.

4. Svejseproces (Lug plade type)

Fuld periferisk CO₂-gasafskærmet svejsning; Grade II filetsvejsninger; visuel inspektion; prøveudtagning til fejldetektion på kritiske projekter.

5. Hulfremstilling (Lagpladekomponenter)

CNC-boring af tilslutningsplader (huldiametre tilpasset til M16/M20 bolte).

6. Opretning og slibning

Ret elementerne for at korrigere svejsefremkaldt bøjning; slibe svejsesprøjt og grater af.

7. Anti-korrosionsbehandling

Standard: St3 rustfjernelse → primer + topcoat; tør filmtykkelse 60-90 μm;

Fugtige anlægsområder: Varmgalvanisering af hele montagen.

8. Emballage

Pakke med matchende møtrikker, flade skiver og fjederskiver; etiketsæt og butik.

Standardfremstillingsproces for horisontalt strukturelt stålafstivningssystem (X-type vinkelstål)

1. Råstofinspektion

1. Hovedmateriale: Ligebensvinkelstål (Q235B/Q355B); verificere materialecertifikater; efterse for bøjning, vridning eller deformation (ret ud, hvis grænserne overskrides);

2. Efterse udseendet af matchende stålforbindelsesplader.

2. CNC savning/skæring

Skær vinkelstål til specificerede længder pr. tegning; slib grater fra afskårne ender; separat layout for lange og korte elementer af tværstiverenheden.

3. Tilslutningspladeskæring

CNC skæring af endeforbindelsesplader og centrale krydssplejsningsdækplader.

4. Samling og hæftesvejsning

Placer ved hjælp af en jig; centrer og spænd forbindelsesplader til begge ender af vinkelstålet; hæftesvejsning for at sikre; forsaml og placer lappladen ved det centrale skæringspunkt.

5. Gasafskærmet svejsning

Fuld CO₂-svejsning af sømme mellem forbindelsesplader og vinkelstål; standard klasse II filetsvejsninger; visuel inspektion; begrænset prøveudtagning til fejldetektion på kritiske projekter.

6. CNC-boring af bolthuller

Standardiseret boring af forbindelsesplader (typisk M16 eller M20) for at sikre præcision i hulafstand og kantafstande.

7. Korrektion og slibning

Korrektion af vridning eller deformation forårsaget af svejsning; afslibning af svejseslagge og sprøjt.

8. Anti-korrosionsbehandling

·Standard: St3 manuel rustfjernelse → primer + topcoat (tør filmtykkelse: 60–90 μm);

·Kystnære/ætsende miljøer: Varmgalvanisering af hele komponenten.

9. Nummerering, pakning og oplagring

Komponentnumre markeret efter spændvidde og samlingssæt; udstedt med en matchende stykliste.

Kerneydelsesparametre for vandrette stålkonstruktionsafstivninger (vinkelstål, rundstål og cirkulære hule sektioner)

I. Geometriske specifikationer

1. Horisontal afstivning af vinkelstål (overvejende stive spændingselementer)

Almindelige lige benvinkler: L50×5, L63×5, L70×6, L80×6; endetilslutningspladetykkelse: 8–14 mm; bolthuller: M16, M20; enkeltstavslængde: 3–9 m; elementrethed: ≤L/1000.

2. Fleksibel afstivning af rund stål

Diameter: Φ12–Φ22; gevindende (40–60 mm) eller svejsede fligplader (8–12 mm); bruges kun til trækafstivning i letvægts tagdækning.

3. Cirkulær hulsektion (CHS) Heavy-duty vandret afstivning

Almindelige størrelser: φ89×3, φ114×3,0, φ114×3,5; endepladetykkelse: 10–16 mm.

II. Grundmateriale mekaniske egenskaber

III. Strukturel ydeevne

1. Vinkelstål/rundstålafstivning: Kun spændingselementer (kan ikke modstå kompression; knækfejl opstår under kompression); arrangeret i et X-mønster; under belastning virker det enkelte diagonale element i spænding.

2. Afstivning af cirkulær hulsektion: Modstår både spænding og kompression; stabil i begge retninger; bruges i højseismiske zoner og tunge industrianlæg.

3. Funktion: Overfører gavlvindbelastninger og vandrette seismiske kræfter; begrænser forskydning ud af planet af stålbjælker; arbejder med trækstænger for at danne en stiv tagmembran. IV. Svejsekontrol

End-forbindelse filetsvejsninger er klassificeret som Grade II svejsninger; de gennemgår standard visuel inspektion, og for nøgleprojekter spotter de ultralydstest (UT) i stedet for 100 % inspektion.

V. Korrosionsbeskyttelsesparametre

1. Standard horisontale strukturelle stålafstivningssystemer: St3 manuel overfladeforberedelse; primer plus topcoat med en samlet tørfilmtykkelse på 60–90 μm.

2. Kystætsende miljøer: Fuld varmgalvanisering.

VI. Tilslutningskomponenter

Standard: Klasse 4.8 almindelige bolte. Seismisk resistente eller kranudstyrede faciliteter: Grade 8.8 højstyrke bolte, udstyret med flade spændeskiver og fjederskiver.

VII. Kort skelnen mellem tre typer afstivninger

1. Afstivning af rund stålstang: Fleksibel; kun spænding; til letvægts hjælpeapplikationer.

2. Vinkelstålafstivning: Standard primær afstivning; kun spænding; standardkonfiguration for konventionelle industribygninger.

3. Cirkulær hulsektion (CHS) afstivning: Stiv (modstår både spænding og kompression); specialiseret til kraftige og seismisk resistente applikationer.
