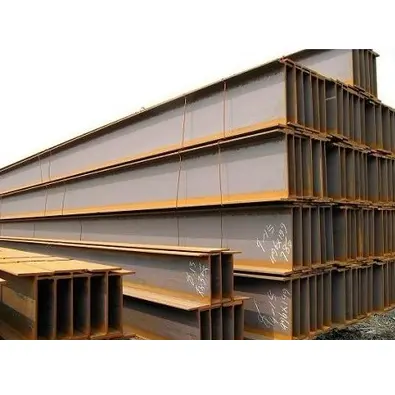

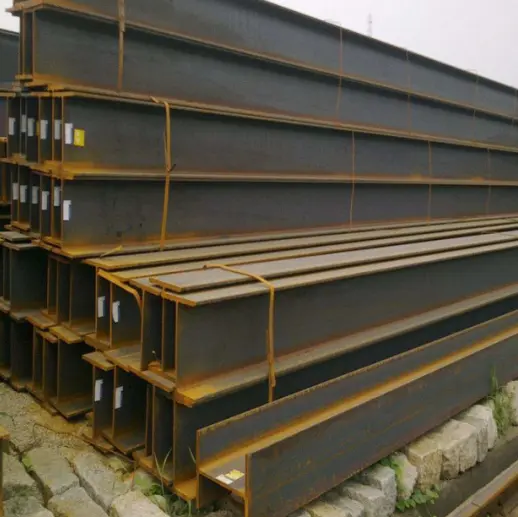

Varmvalset strukturelt H-bjælkestål

Hvad er egenskaberne ved varmvalset strukturelt H-bjælkestål?

I. Strukturelle og mekaniske egenskaber

1. Effektiv sektionsmekanik: Med ensartet flangetykkelse og parallelle indre og ydre overflader er sektionsmodulet jævnt fordelt. De tilbyder overlegen bøjnings-, forskydnings- og vridningsmodstand sammenlignet med standard I-bjælker, hvilket resulterer i høj belastningsbærende effektivitet.

2. Stabil samlet ydeevne: De er dannet gennem integreret højtemperatur varmvalsning uden svejsede samlinger, de udviser lav restspænding og er modstandsdygtige over for deformation og revner, hvilket sikrer høj strukturel sikkerhed.

3. Høj stivhed og stabilitet: Stærk overordnet stivhed modstår effektivt lodrette belastninger, vandret vindtryk og seismiske kræfter, hvilket gør dem ideelle til lange spændvidder, højt bærende bjælker og søjler.

II. Økonomiske og materielle egenskaber

1. Letvægts og materialeeffektiv: De kræver mindre materiale end traditionelle stålkonstruktionssektioner for den samme bæreevne, hvilket effektivt reducerer bygningens egenvægt og fundamentomkostninger.

2. Standardiserede specifikationer: Omfattende specifikationer på tværs af HW-, HM- og HN-serierne, kombineret med rigeligt lager, letter udvælgelse og indkøb.

III. Konstruktion og brugskarakteristika

1. Høj installationseffektivitet: Regelmæssig geometri og høj samlingspræcision giver mulighed for forskellige forbindelsesmetoder (såsom boltning og svejsning), hvilket resulterer i kortere byggetider på stedet.

2. Bred tilpasningsevne: Velegnet til direkte brug i bjælker, søjler, platforme og understøtninger. Når de er parret med anti-korrosionsbelægninger eller varmgalvanisering, er de velegnede til indendørs og udendørs brug, såvel som i standard eller korrosive miljøer.

3. Nem forarbejdning: Nem at skære, bore og svejse med afstivninger og forbindelsesplader for at opfylde forskellige strukturelle tilslutningskrav.

Anvendelser og anvendelsesområde

I. Primære anvendelser

1. Bærebærende søjler: Ved primært at bruge typen Wide Flange (HW), tjener disse som de vigtigste lodrette bærende komponenter, overfører lodrette belastninger og sikrer overordnet strukturel stabilitet.

2. Rammebjælker og søjler: Medium-flange (HM) sektioner er velegnede til stålrammesystemer, der håndterer både vertikale belastninger og sidekræfter.

3. Primære og sekundære bjælker: Smal-flange (HN) sektioner er de mest udbredte; de understøtter gulv- og tagbelastninger og er ideelle til gulv- og tagsystemer med lang spændvidde.

4. Afstivnings-/støttekomponenter: Anvendes til fremstilling af udstyrsstøtter, rørstativstøtter, vedligeholdelsesplatforme, tagbøjler osv.

5. Kompositkonstruktioner: Kombineret med beton for at danne stålbeton-kompositbjælker og -søjler til brug i etage- og højhuse.

II. Anvendelsesområde

1. Industribygninger

Forskellige stålstrukturerede fabrikker, lagre, værksteder og kranbjælkesystemer; varmvalsede strukturelle H-bjælker er kernematerialet til industrielle stålkonstruktioner.

2. Offentlige og civile bygninger

Strukturer med stor plads og lang spændvidde såsom stadioner, udstillingscentre, transportknudepunkter (stationer/lufthavne), indkøbscentre, kontorbygninger og boligkomplekser med flere etager.

3. Kommune og Infrastruktur

Bybrugstunneler, bropiller, fodgængeroverkørsler, kommunale hamstringsstøtter og rammer til store udendørs reklametavler.

4. Ny energi og støtteprojekter

Fotovoltaiske (PV) monteringskonstruktioner, vindmøllebaser, energilagringsfaciliteter og stålrammer til ny energiinfrastruktur.

5. Andre felter

Store udstyrsbaser, industrielle platforme, skibsdæksstøtter, logistik- og lagerreolsystemer og præfabrikerede stålbygninger.

Nøgleydelsesparametre for varmvalset strukturelt H-bjælkestål

Executive Standards: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Almindelige materialer og mekaniske egenskaber

II. Sektionens klassifikations- og betegnelsesregler

1. Klassifikation

· HW (H-bjælke med bred flange): Flangebredde ≈ snithøjde; bruges primært til søjler.

· HM (H-bjælke med medium flange): Medium flangebredde; anvendes primært til rammebjælker og søjler.

· HN (H-bjælke med smal flange): Høj sektionsdybde og smalle flanger; bruges primært til primære og sekundære bjælker (højeste brugsvolumen).

2. Betegnelsesformat: Højde H × Flangebredde B × Banetykkelse t1 × Flangetykkelse t2. Eksempel: HN400×200×8×13.

III. Dimensions- og formtolerancer

1. Sektionsdimensional afvigelse: Overholder nøje de nationale standardgrænser for at sikre præcision under splejsning og installation.

2. Rethed (Camber/Sweep): ≤2 mm pr. meter; total afvigelse, der ikke overstiger 0,2 % af den samlede længde.

3. Vridning: Ingen væsentlig vridningsdeformation langs hele længden; opfylder kravene til installation af stålkonstruktioner.

4. Fast længde: Standard specifikationer. 6m/9m/12m; tilpasset skæring baseret på tegninger er også tilgængelig.

IV. Overflade- og forarbejdningsegenskaber

1. Leveringstilstand: Varmvalset "sort" finish (med mølleskala).

2. Overfladebehandling: Velegnet til efterfølgende rustfjernelse, maling, brandsikker belægning og varmgalvanisering; tilpasses både indendørs og udendørs miljøer.

3. Bearbejdelighed: Kan skæres, bores, svejses og bøjes; velegnet til fremstilling af forskellige strukturelle forbindelser.

V. Driftsmiljøparametre

1. Standard driftstemperatur: [Område] °C.

2. Lavtemperaturforhold: Skal bestå lavtemperaturslagtest til brug i ekstremt kolde områder.

3. Korrosionsbestandighed: Grundmaterialet mangler iboende korrosionsbestandighed; overfladebeskyttelse er obligatorisk i korrosive miljøer.

VI. Strukturelle bærende egenskaber

1. Ensartet flangetykkelse og parallelle indre/ydre overflader; højt sektionsmodul med fremragende modstand mod bøjning, sideforskydning og vridning.

2. Integreret varmvalsede (ingen svejsede samlinger); lav restspænding; modstandsdygtig over for deformation eller revner under langvarig belastning.

3. Overlegen lateral stivhed sammenlignet med standard I-bjælker; ideel til strukturer med lang spændvidde og bygninger udsat for høje vindbelastninger.

Specifikationstabel
