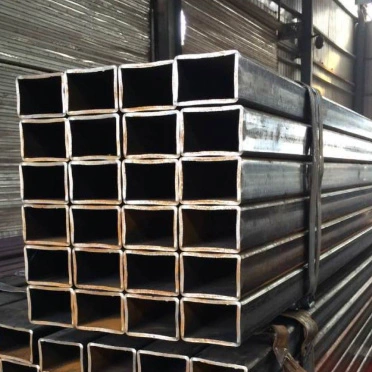

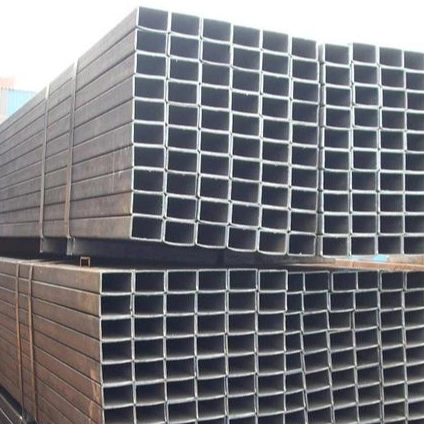

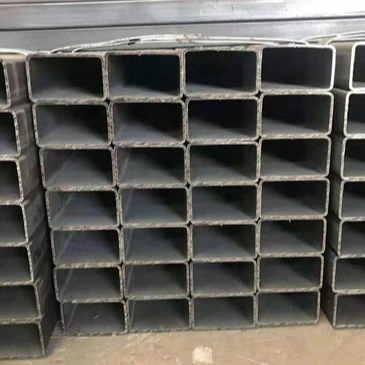

Rektangulære hule strukturelle stålrør

Rektangulære hule strukturelle stålrør bruges i vid udstrækning i applikationer såsom stålbjælker og -søjler, gardinvægsrammer, indhegningsrammer, udstyrsstativer, autoværn og entreprenørmaskiner. De fungerer effektivt som primære bærende komponenter, samtidig med at de er egnede til forskellige arkitektoniske former og kabinetstrukturer.

Produktegenskaber

I. Strukturelle og mekaniske egenskaber

1. Det hule rektangulære tværsnit giver høj stivhed mod bøjning og sideforskydning i begge retninger. Det giver overlegen modstandsdygtighed over for vridning og lateral deformation sammenlignet med cirkulære rør eller standard konstruktionsstålformer, hvilket sikrer robust overordnet strukturel stabilitet.

2. Den ensartede tværsnitsform og flade flader sikrer en jævn belastningsfordeling. Individuelle rør kan modstå betydelige lodrette og vandrette belastninger, og tjener ofte direkte som primære bærende elementer.

3. Tilgængelig i svejsede og sømløse typer: Svejste rektangulære rør giver høj omkostningseffektivitet til standarddriftsforhold; Sømløse rektangulære rør, der mangler svejsesømme, giver overlegen styrke, trykmodstand og træthedsydelse, hvilket gør dem ideelle til scenarier med tung belastning og cyklisk belastning.

II. Udseende og installationskarakteristika

1. Flade ydre overflader letter splejsning, overlapning og plan montering. De passer tæt mod farvebelagte stålplader, paneler og indkapslingskomponenter, hvilket sikrer ren finish og kantforsegling under konstruktionen.

2. Skarpe kanter og en ensartet profil kombinerer bærende funktionalitet med æstetisk appel, hvilket gør dem velegnede til arkitektoniske facader, landskabsrammer og andre designorienterede projekter.

3. For en given bæreevne er de lettere end massive stålsektioner, hvilket effektivt reducerer den samlede strukturelle belastning og sparer materialeomkostninger.

III. Behandlings- og forbindelseskarakteristika

1. De kan skæres, affases, bukkes, bores og svejses. Sekundær forarbejdning er ligetil, hvilket letter praktisk konstruktion på stedet.

2. Alsidige forbindelsesmetoder – inklusive svejsning, boltning og nitning – byder på enkle samlingsdesign og høj installationseffektivitet.

3. Omfattende udvalg af specifikationer, der dækker alt fra små dekorative rør til bærende rør med store sektioner, hvilket giver mulighed for fleksibelt valg.

IV. Korrosionsbestandighed og ydeevnekarakteristika

1. Leveres i "sort" (ubelagt) tilstand; kompatible med forskellige anti-korrosionsbehandlinger såsom varmgalvanisering, koldgalvanisering, maling og pulverlakering, hvilket gør dem velegnede til både indendørs og udendørs miljøer (tørre eller våde).

2. God kold og varm bearbejdelighed; stabile mekaniske egenskaber inden for standard driftstemperaturområder.

V. Produktbegrænsninger

1. Stresskoncentration opstår i hjørnerne; disse områder er tilbøjelige til træthedsskader under alvorlig påvirkning eller gentagen cyklisk belastning.

2. Dårlig egnethed til væsketransport; sjældent brugt til rørsystemer, da de primært er designet til strukturelle bærende og rammekonstruktioner.

3. Høje produktionsomkostninger for store specifikationer, tykvæggede sømløse rektangulære rør resulterer i priser, der er væsentligt højere end for svejsede versioner.

Anvendelser og anvendelsesområde

I. Primære anvendelser

1. Strukturelle nøglekomponenter

Anvendes til fabriksrammer, portalrammer, bokssektionsbjælker og søjler, lodrette søjler, spær og gulvstøtter; et kernelastbærende materiale i stålkonstruktion.

2. Bygningskonvolutter og gardinvægge

Udvendige vægrammer (bjælker/stolper), ovenlysrammer, dør- og vinduesrammer, tagbøjler og kantbeklædning; integreres problemfrit med profilerede stålplader og andre panelmaterialer.

3. Indhegninger og beskyttelsesfaciliteter

Fabrikshegn, vejværn, trappegelændere, balkongelændere, hamstringsrammer og sikkerhedsnetstolper.

4. Udstyr og maskinrammer

Maskinbaser, udstyrsstativer, arbejdsbordsrammer, lagerreoler, containerrammer og chassisrammer til køretøjer.

5. Engineering og midlertidige faciliteter

Scenespær, drivhusrammer, midlertidig hamstring af byggepladser, støtte-/støttekonstruktioner og modulære byggerammer.

6. Dekorative og arkitektoniske strukturer

Landskabsstrukturer, udendørs arkitektoniske træk, indvendige dekorative rammer og rammer til vitrineskabe/kabiner; kombinerer bæreevne med æstetisk appel.

II. Anvendelsesområde for rektangulære hule strukturelle stålrør

1. Stålkonstruktionsteknik: Bjælker, søjler og afstivningssystemer til industrianlæg, lagerbygninger, stadioner og præfabrikerede bygninger.

2. Arkitektonisk udsmykning: Bygning af gardinvægge, døre og vinduer, indvendige/udvendige arkitektoniske træk og udstillingsstande.

3. Kommunal & Transport: Vejrækværk, kommunale anlægshamstre, landskabspergolaer og buslæs rammer.

4. Maskinfremstilling: Rammer til almindeligt udstyr, entreprenørmaskiner, landbrugsmaskiner og logistikudstyr.

5. Lager og logistik: Kraftige reoler, lagerplatforme og hjælpekonstruktioner for containere.

6. Landbrug, Skovbrug & Havebrug: Drivhuse, husdyrholdsrammer og landbrugshegn.

Valgvejledning

· Svejste rektangulære rør: Almindelig produkttype med høj omkostningsydelse; udbredt til standardapplikationer såsom generel lastbærende, bygningskonvolutter, dekoration og autoværn.

· Sømløse rektangulære rør: Overlegen styrke, træthedsmodstand og trykbærende kapacitet; bruges primært til tunge applikationer, cyklisk belastning, højspecifikke maskinrammer og tunge tekniske komponenter.

Nøgleydelsesparametre

Implementeringsstandarder: GB/T 6728-2017 "Koldformede hule strukturelle sektioner"; GB/T 3094-2012 "Koldtrukne sømløse firkantede og rektangulære stålrør"

I. Almindelige materialer og mekaniske egenskaber

Yderligere generelle parametre:

· Elasticitetsmodul: 2,06 × 10⁵MPa

· Massefylde: 7,85 g/cm³

· Standarddriftstemperatur: -20°C til 200°C

II. Specifikation og dimensionssystem

1. Udpegningsmetode

Udvendige dimensioner: Længde × Bredde × Vægtykkelse (Enhed: mm); Eksempel: 100×50×3,0

2. Almindelige størrelseskategorier

· Lille (Dekoration / Indkapsling / Autoværn): 20×10, 30×20, 40×20, 50×30; Vægtykkelse: 1,2–2,5 mm

· Medium (Køl / Purlin / Standard bjælker og søjler): 60×40, 80×40, 80×60, 100×50; Vægtykkelse: 2,0–5,0 mm

· Stor (primære søjler og bjælker / kraftige bindingsværker): 120×80, 150×100, 200×100, 250×150; Vægtykkelse: 4,0–12,0 mm

3. Længder og tolerancer

· Standardlængder: 6 m, 9 m, 12 m; tilpassede længder tilgængelige

· Ekstern dimensionstolerance: ±0,8 %

· Vægtykkelsestolerance: Standard svejset rør ±10%; Sømløst rør ±7,5 %

4. Teoretisk vægtberegningsformel

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Langside, H = Kortside, t = Vægtykkelse)

III. Strukturelle mekaniske egenskaber

1. Rektangulære hule strukturelle stålrør rektangulære sektioner tilbyder høj tovejs bøjningsstivhed (langs både stærke og svage akser) og overlegen sidestabilitet og vridningsmodstand sammenlignet med enkelte profiler som cirkulære rør eller H-bjælker, hvilket resulterer i robust overordnet strukturel stabilitet.

2. Behandlingskarakteristika

· Bøjningstest: I stand til 90° koldbøjning ved stuetemperatur uden revner eller delaminering ved bøjningen.

· Affladningstest: Tåler kompression til specificerede dimensioner uden væg revner.

1. Spændingskarakteristika: Let spændingskoncentration forekommer i hjørnerne; ikke egnet til applikationer, der involverer højfrekvente vekslende stødbelastninger.

IV. Produktklassificering og ydeevneforskelle

V. Overfladebehandling og korrosionsbeskyttelse

1. Standardtilstand: Sort finish (varmvalset oxidoverflade).

2. Almindelige korrosionsbeskyttelsesmetoder: Varmgalvanisering, koldgalvanisering, elektrostatisk pulverlakering, anti-korrosionsmaling og fluorcarbonbelægning.

3. Varmgalvaniseringsreference: Gennemsnitlig zinkbelægningstykkelse ≥85 μm; udendørs holdbarhed overstiger 15 år.

VI. Tilslutningsmetoder

· Primært: Affasningssvejsning, fuldgennemtrængningssvejsning (bæresten til konstruktion).

· Sekundært: Højstyrke bolteforbindelser, selvskærende skruer, nitning.

· Kompatibel med forskellige stålkonstruktioner, inklusive farvestålplader, H-bjælker og vinkelstål.

VII. Egnede og forbudte applikationer

Egnet

Industrielle anlægsbjælker og søjler, gardinvægsrammer, indhegningsrammer, autoværn og hegn, lagerreoler, udstyrsrammer, landskabsstrukturer og præfabrikerede stålkonstruktioner.

Ikke egnet

Højtryksvæsketransport, højtemperatur-/højtryksrør og hovedstrukturer af tungt udstyr udsat for alvorlige stød eller højfrekvent træthed.
