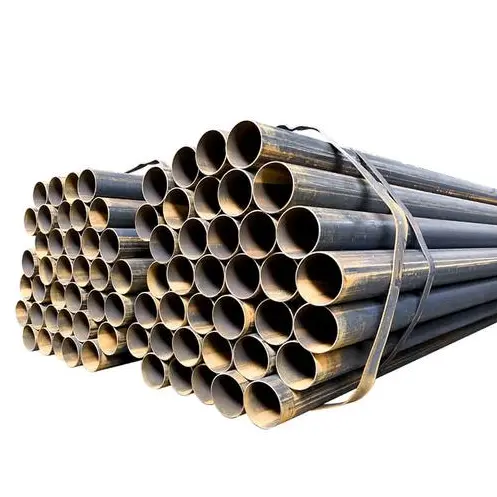

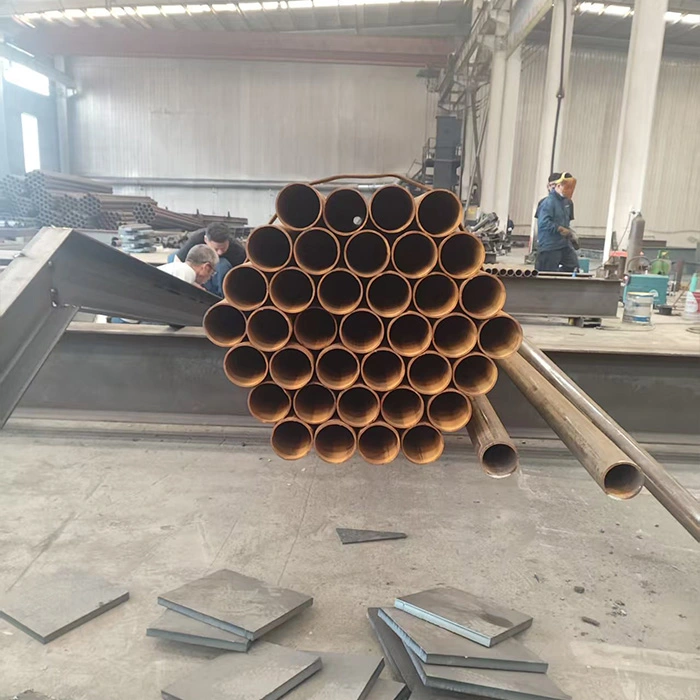

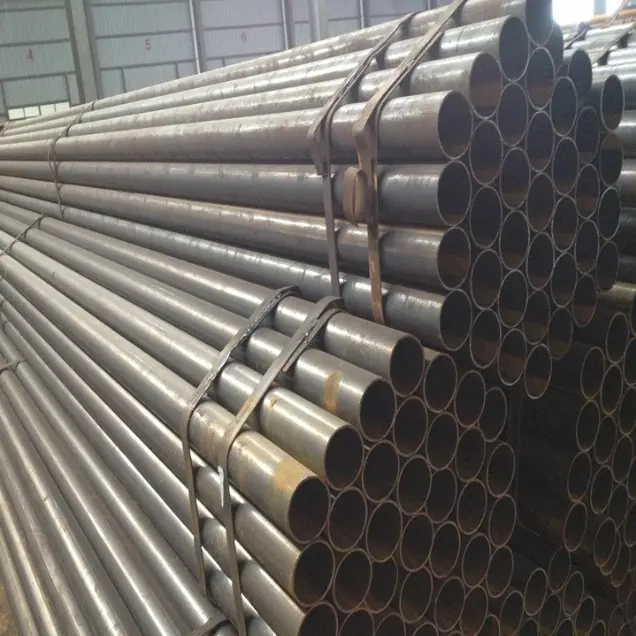

Svejste stålrør

Almindeligvis kendt som svejsede stålrør, er disse produkter fremstillet ved at rulle og svejse stålbånd. De er primært kategoriseret i svejste rør med lige søm og spiralsøm, fremstillet i overensstemmelse med standarder som GB/T 3091 og GB/T 13793, og almindeligvis fremstillet af Q235B eller Q355B stål. De bruges hovedsageligt til lavtryksvæsketransport, stålkonstruktionsbjælker og -søjler, autoværnstøtter, kommunale rørnetværk, elektromekaniske ledninger og midlertidige projekter, hvilket gør dem egnede til standarddriftsforhold, der involverer omgivelsestemperaturer og lavt til medium tryk.

Produktegenskaber

I. Strukturelle og mekaniske egenskaber

1. Svejste stålrør dannes ved at rulle og svejse stålbånd og findes i to typer: lige søm og spiralsøm. Det hule cirkulære tværsnit sikrer ensartet belastningsfordeling og tilbyder fremragende modstandsdygtighed over for bøjning og vridning, samt overlegen total stabilitet.

2. Den samlede styrke opfylder kravene til lav-til-middeltryk applikationer. Svejste rør med spiralsøm med stor diameter giver overlegen trykbærende kapacitet og stivhed sammenlignet med standard svejsede rør med lige søm. Men på grund af svejsesømmebegrænsninger er de ikke egnede til ekstreme forhold, der involverer højt tryk, høj temperatur eller alvorlig korrosion.

3. For den samme bæreevne er de lettere end solide stålkomponenter, hvilket effektivt reducerer den samlede strukturelle belastning.

II. Produktions- og omkostningskarakteristika

1. Produktionsprocessen er moden, tilbyder høj kapacitet og hurtig levering. Rigelig lager er tilgængeligt på markedet til økonomiske priser, hvilket resulterer i lave samlede omkostninger.

2. En lang række specifikationer er tilgængelige – fra rør med lille diameter til rørledninger med stor diameter og søjlerør – hvilket giver mulighed for fleksibelt valg.

III. Forarbejdnings- og konstruktionskarakteristika

1. Sekundær bearbejdning – såsom skæring, affasning, gevindskæring, bukning og svejsning – er ligetil, hvilket forenkler konstruktionen på stedet.

2. Rørene har ensartede dimensioner og er nemme at håndtere og installere. Forskellige forbindelsesmetoder – inklusive svejsning, flanger, gevindskæring og rillede koblinger – kan anvendes for at passe til forskellige tekniske krav. IV. Brugs- og anti-korrosionsegenskaber

1. Standard levering er i form af "sort rør" (ubelagt stål); dog kan behandlinger som varmgalvanisering, maling, anti-korrosionsbelægninger og 3PE anti-korrosionslag anvendes. De er velegnede til brug i både indendørs og udendørs miljøer.

2. Fleksibel anvendelse: De kan fungere uafhængigt som væsketransportrørledninger eller samles til bærende komponenter såsom stålkonstruktionsbjælker, søjler og spær.

V. Produktdistinktioner og begrænsninger

1. Ligesømssvejsede rør bruges typisk til små til mellemstore diametre, lavtryksrørledninger og lette stålkonstruktioner. Spiralsvejsede rør bruges primært til store diametre, hvilket gør dem velegnede til langdistance kommunal transport og store stålkonstruktionskomponenter.

2. På grund af tilstedeværelsen af ​​svejsede sømme udviser disse rør lavere trykmodstand, høj temperaturbestandighed og udmattelsesstyrke sammenlignet med sømløse stålrør. De er strengt forbudt til brug i kritiske trykbærende applikationer, der involverer højtryksbrændbare/eksplosive materialer eller høje temperaturer/højtryksforhold.

Hovedanvendelser og anvendelsesområde

I. Hovedanvendelser af svejsede stålrør

1. Væsketransport

Anvendes til transport af medier såsom postevand, spildevand, lavtryksgas, ventilations-/støvudsugningsluft og almindelige olier; de er primære rørmaterialer til civile og industrielle netværk.

2. Bærebærende stålkonstruktionskomponenter

Bruges til at fremstille cirkulære søjler, spærelementer, tagstøtter og platformsstandere; de kan erstatte visse strukturelle stålformer til hjælpebjælker eller moderat belastede bjælker og søjler.

3. Beskyttelse og indkapsling

Anvendes til autoværn, fabrikshegn, trappegelændere, balkongelændere, hamstringsrammer og udendørs reklametavlestøtter.

4. Mekaniske og elektriske støttesystemer

Bruges til at konstruere understøtninger og bøjler til vandrør, luftkanaler og kabelbakker, samt specialiserede monteringsbeslag og fastgørelsesstænger til udstyr.

5. Kommunal og Anlæg

Anvendes til kommunale rørledningsnetværk, flodbredder, pælefundamentforingsrør, tunnelventilationskanaler og midlertidige sikkerhedsbarrierer på byggepladser.

6. Midlertidige og landbrugsfaciliteter

Anvendes til stilladser, midlertidige skure, drivhusrammer og vandtransportrørledninger til landbruget.

II. Anvendelsesområde

1. Byggeteknik: Civile bygninger, fabriksværksteder, lagerbygninger, vandforsynings- og afløbssystemer til spillesteder og stålkonstruktionsstøttesystemer.

2. Kommunale forsyningsvirksomheder: Byvandsforsynings- og afløbsnetværk, autoværn, landskabsteknik og kommunal rørledningsinstallation. 3. MEP (mekanisk, elektrisk og VVS/HVAC): Vandforsyning og afløb, ventilation og lavtryksgasrør til fabrikker, bygninger og indkøbscentre.

4. Industri- og minevirksomheder: Værkstedsoverførselsrør, udstyrsstøtter, materialegårdsindhegninger og lette trussstrukturer.

5. Landbrug og landskabspleje: Landbrugsvandingsrør, drivhusrammer og landskabshegn.

6. Midlertidige arbejder: Midlertidige byggepladsfaciliteter, midlertidige understøtninger, beskyttelse af udgravningsgrave og byggestilladser.

Valgvejledning

Lige søm svejset rør: Primært små til mellemstore diametre; almindeligvis brugt til indendørs rør, rækværk og småskala stålkonstruktioner.

Spiralsvejset rør: Primært store diametre; almindeligvis brugt til kommunale stamrørledninger, langdistance vandtransmission og storskala stålkonstruktionssøjler.

Præstationsparametre

I. Implementeringsstandarder

·GB/T 3091-2025: Svejste stålrør til væsketransport ved lavt tryk (vand, gas, luft osv.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Langsgående elektrisk svejsede stålrør (strukturelle, stilladser, almindelige maskiner)

·GB/T 9711 / API 5L: Linierør til olie- og gastransport (L245/L360/L415 osv.)

II. Almindelige materialer og mekaniske egenskaber (rumtemperatur)

· Elasticitetsmodul: 2,06×10⁵ MPa

· Massefylde: 7,85 g/cm³

·Slagenergi: Omgivelsestemperatur **≥27 J** (Q235B, V-hak)

III. Dimensioner og specifikationer (primært langsgående svejsning)

1) Ydre diameterområde

·Lille diameter: DN15–DN50 (21,3–60,3 mm)

· Mellem diameter: DN65–DN250 (76,1–273 mm)

·Stor diameter: DN300–DN600 (323,9–610 mm)

·Spiralsvejst rør: Op til DN800–DN3000

2) Vægtykkelse (almindelig)

·Standard: 1,2–12,7 mm

·Tungvæg: 12,7–40 mm

·Tolerance: Vægtykkelse ±10% t; Udvendig diameter ±0,5 % til ±1,0 %

3) Længde

·Standard: Faste længder på 6 m, 9 m, 12 m

· Kan tilpasses: 15–18 m

·Længdetolerance: +20 mm / 0 mm

4) Teoretisk vægt (kg/m)

W=0,02466×(D−t)×t

·D: Ydre diameter (mm); t: Vægtykkelse (mm)

· Galvaniseret rør: Vægt ×1,015–1,03 (belægningsfaktor)

IV. Trykbærende og procesydelse

1) Hydrostatisk test (obligatorisk)

· Standard sort rør: 5,0 MPa, hold tryk ≥5s

· Gasrør: 6,0 MPa, holdetryk ≥10s

· Tungvægget rør: 7,0 MPa

· Anbefalet arbejdstryk: ≤1,6 MPa (langtidssikkerhed)

2) Svejsesømskvalitet

· Ikke-destruktiv test (NDT): UT (ultralyd) / RT (radiografisk)

· Langsøm: Højfrekvenssvejsning, svejsekoefficient **≈0,85–0,9**

· Spiralsøm: Neddykket buesvejsning, svejsekoefficient **≈0,9–0,95**

3) Affladning / Bøjningstest

· Udfladning: Ingen revner, ingen delaminering

· Bøjning (DN≤50): 90°, bøjningsradius = 6D (sort rør) / 8D (galvaniseret rør), svejsesøm placeret i siden; ingen revner, ingen afskalning af zinklag

4) Driftstemperatur

· Standard: -20°C til +200°C

· Lavtemperaturstål (L245N): Ned til -40°C

V. Overflade- og korrosionsbeskyttelse

· Leveringstilstand: Sort rør (bart rør) / Varmgalvaniseret / Epoxy / 3PE (nedgravet)

· Galvaniseret lag: ≥300 g/m² (dobbeltsidet), lokal tykkelse **≥85 μm**

· Overfladekvalitet: Ingen revner, ingen folder, ingen skorper, ingen alvorlig korrosion

VI. Tilslutningsmetoder

· DN≤50: Gevindforbindelse (GB/T 7306)

· DN65–DN200: Flangetilslutning / Rilletilslutning

· DN≥250: Svejsning (stumpsvejsning / filetsvejsning)

VII. Ansøgninger

· Lavtryksvæsker: Vand, spildevand, gas, luft, ventilation

· Stålkonstruktioner: Cirkulære rørsøjler, spær, understøtninger, autoværn, stilladser

· Temperatur: -20 til 200°C; Tryk: ≤2,5 MPa
