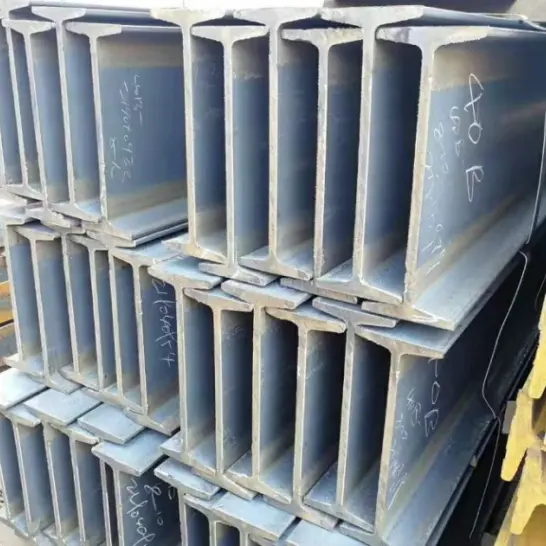

Varmvalset strukturel I bjælkestål

HAISHENG, en pålidelig producent af konstruktionsstål i Kina og one-stop-leverandør, lagerfører varmvalset strukturel I-bjælkestål produceret pr. GB/T 706 med kvaliteterne Q235B og Q355B. Med tilspidsede indvendige flanger og ujævn tykkelse giver den økonomiske omkostninger og nem behandling. Udbredt til lette sekundære bjælker, platforme, understøtninger og midlertidige letvægtsstålkonstruktioner, er det en konventionel varmvalset sektion til små og mellemstore bygninger.

Nøgle produktfunktioner

I. Sektions- og mekaniske egenskaber

1. De indre flangeflader er skrånende, med flangetykkelsen tilspidset indefra og ud; dette resulterer i ujævn spændingsfordeling over sektionen og relativt svag lateral stivhed.

2. Varmvalset strukturel I-bjælkestål som en enkelt, integreret enhed uden svejsede samlinger, hvilket resulterer i lav restspænding og god strukturel stabilitet.

3. Tilbyder anstændig bøjningsmodstand men gennemsnitlig vridnings- og sideforskydningsmodstand; uegnet til applikationer med lang spændvidde, høj vindbelastning eller tung belastning.

II. Økonomiske og indkøbskarakteristika

1. En klassisk produktkategori med et omfattende udvalg af specifikationer; bredt tilgængelig på lager, nem at anskaffe og konkurrencedygtig pris.

2. For den samme bæreevne er materialeforbruget højere end for varmvalsede H-bjælker, hvilket gør det mere økonomisk for lette konstruktioner.

III. Konstruktion og brugskarakteristika

1. Regelmæssig form letter sekundær bearbejdning (skæring, svejsning, boring) og rummer forskellige tilslutningsmetoder på stedet.

2. Moderat egenvægt gør løft og installation ligetil; ideel til simple bygninger og midlertidige strukturer.

3. Har en varmvalset "sort" mølleskalafinish; kan undergå rustfjernelse og anti-korrosionsbelægning efter behov for at passe til indendørs og standard udendørs miljøer.

IV. Sammenligning med Hot-Rolled H-Beams

1. Lateral stivhed er væsentligt lavere end for H-bjælker; uegnet til brug som søjler i højhuse eller som hovedbjælker til lange spænd.

2. Sektionseffektiviteten er relativt lav og kræver mere materiale under tung belastning.

3. Fremragende forhold mellem omkostninger og ydeevne; forbliver meget udbredt i lette og enkle stålkonstruktioner.

Anvendelser og anvendelsesområde

I. Primære anvendelser

1. Gulv/tag Sekundære bjælker & Simpelthen understøttede bjælker: Varmvalset strukturel I-bjælkestål bruges til at understøtte lette gulv- og tagbelastninger, typisk i bærende systemer med lille til medium spændvidde.

2. Platform- og gangbjælker: Primære og sekundære bærende komponenter til industrianlæg, udstyrsplatforme, vedligeholdelsesgange og bukke.

3. Beslag og understøtninger: Fremstilling af rørstøtter, udstyrsbeslag, vægafstivninger og midlertidige støtterammer.

4. Indfatninger og vægrammer: Taggarn til lette industribygninger, hamstring af byggepladser og enkle indhegningsrammer.

5. Rammer, bjælker og søjler i små skalaer: Bjælker og søjler til lette stålrammer i lave, enkle konstruktioner såsom værksteder, varehuse og carporte.

6. Komponenter til entreprenørmaskiner: Baser til løfteudstyr, køretøjschassis, midlertidig udgravningsstøtte mv.

II. Anvendelsesområde

1. Industrielle bygninger: Lette industrianlæg, lagerbygninger, værksteder og små lagersiloer; anvendes primært til sekundære bærende komponenter.

2. Midlertidige/enkle civile konstruktioner: Byggepladsens midlertidige faciliteter, carporte, baldakiner, enkle lagerskure og modulære/mobile bygninger.

3. Kommunal infrastruktur: Kommunal hamstring, autoværnstøtter, gangbrostøtter og små bukke.

4. Elektromekanisk støtte: Rørstativstøtter til kraftværker og kemiske anlæg, udstyrsbaser og HVAC rørophæng/støtter.

5. Midlertidige tekniske faciliteter: Udgravningsstøtte, stilladsbaser og midlertidige bærende rammer til byggeri.

6. Andre felter: Landbrugsmaskiners chassis, rammer til mindre transportudstyr og enkle lagerreoler.

Nøgleydelsesparametre

Standarder: GB/T 706-2016, GB/T 700, GB/T 1591

I. Almindelige materialer og mekaniske egenskaber

II. Sektionsbetegnelse og specifikationsdetaljer

1. Betegnelsesformat: Model + Højde (f.eks. 10#, 12#, 14#, 16#, 20a#, 20b#). Undertyper (a, b, c) findes for samme højde; væv og flangetykkelser øges gradvist, hvilket resulterer i højere bæreevne.

2. Sektionskarakteristika: Den indre flangeoverflade har en hældning på 1:6; flangen er tykkere ved roden og tyndere ved kanten, hvilket resulterer i uensartet spændingsfordeling over sektionen.

III. Fælles specifikationer (model + sektionsdimensioner)

Format: Højde × Flangebredde × Banetykkelse

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Dimensions- og formtolerancer

1. Standard faste længder: 6m, 9m, 12m; tilpasset skæring tilgængelig.

2. Rethed (Camber): ≤2 mm pr. meter; total camber ≤0,2% af total længde.

3. Snoning og endeflade vinkelret er i overensstemmelse med nationale standarder, hvilket sikrer præcision under installation og samling.

V. Overflade- og bearbejdningsegenskaber

1. Leveringstilstand: Varmvalset med mølleskala (sort finish).

2. Bearbejdelighed: Velegnet til skæring, boring, svejsning og bukning; praktisk til sekundær behandling.

3. Korrosionsbeskyttelse: Ubeskyttet i sin rå tilstand; kan gennemgå rustfjernelse, maling eller varmgalvanisering.

VI. Miljømæssige og strukturelle parametre

1. Driftstemperatur: -20°C til 80°C.

2. Strukturelle egenskaber: Moderat bøjningsmodstand; relativt lav vridningsmodstand og lateral stivhed; uegnet til lange spændvidder, områder med høj vindbelastning eller primære bærende roller i højhuse.

3. Belastningsegnethed: Anvendes primært til enkelt understøttede bjælker og komponenter med let belastning; undgå langvarig excentrisk belastning.

Specifikationstabel over varmvalset strukturel I-bjælkestål
