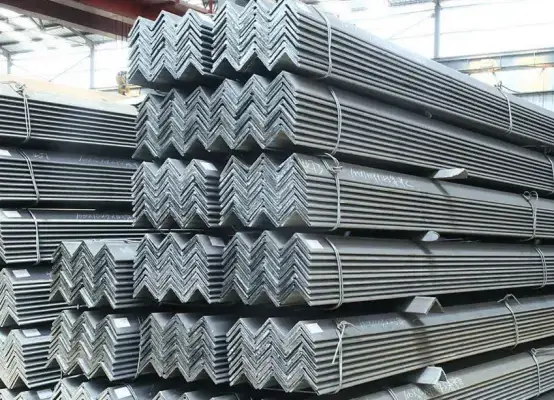

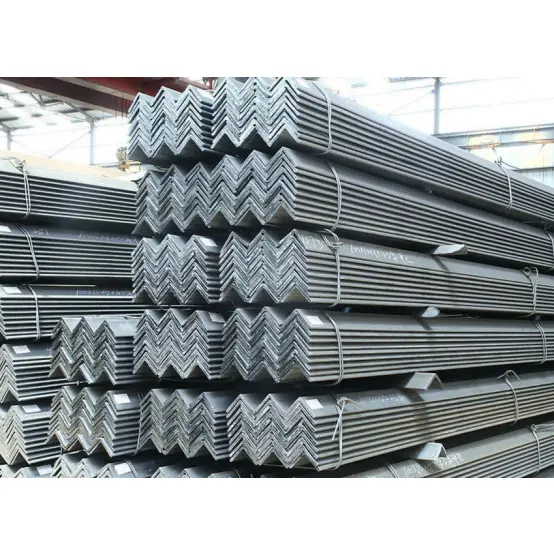

Galvaniserede konstruktionsstål vinkelstænger

Galvaniserede vinkelstænger af stål er lette, omkostningseffektive og nemme at behandle og installere. Med deres kompakte og alsidige tværsnit bruges de ofte til strukturelle forbindelser, afstivninger, forstærkning, rækværk, understøtninger, indlejrede dele og forskellige hjælpekomponenter. Udbredt i industrielle faciliteter, kommunale projekter, elektromekaniske installationer og lager, er de et højt volumen hjælpemateriale i stålkonstruktioner.

Karakteristika for vinkelstænger

I. Mekaniske og tværsnitskarakteristika

1. L-formet tværsnit; letvægts struktur. De modstår primært aksiale kræfter, forskydningskræfter og lokale bøjningsmomenter. På grund af relativt lav samlet stivhed er de ikke egnede til brug som bærende kernekomponenter såsom hovedbjælker eller søjler.

2. Varmvalset konstruktion i et stykke resulterer i lav restspænding og ensartede materialeegenskaber, hvilket gør dem modstandsdygtige over for revner eller deformation under belastning.

3. Ligebensvinkler giver symmetrisk belastningsfordeling, mens ulige benvinkler giver mulighed for fleksibelt valg baseret på kraftretningen, der rummer forskellige installationssamlinger.

II. Økonomiske og indkøbskarakteristika

1. Bred vifte af specifikationer og modeller; rigelig markedsandel og forskellige indkøbskanaler; lav pris og lave samlede omkostninger.

2. Letvægts, hvilket væsentligt reducerer den samlede strukturelle belastning og fundamentomkostninger.

III. Forarbejdnings- og konstruktionskarakteristika

1. Skæring, stansning, bukning, svejsning og splejsning er ligetil, hvilket giver mulighed for fleksibel sekundær bearbejdning på stedet.

2. Kompakt størrelse gør håndtering og løft let; alsidige monteringsmetoder (svejsning eller boltning) sikrer høj konstruktionseffektivitet.

3. Fleksible splejsnings- og kombinationsmuligheder; Brug af flere stænger sammen kan forbedre den samlede bæreevne og stabilitet.

IV. Brugs- og kompatibilitetskarakteristika

1. Leveres i varmvalset "sort" (mølleskala) tilstand; kompatibel med anti-korrosionsbehandlinger såsom rustfjernelse, maling og varmgalvanisering; velegnet til brug i standard indendørs og udendørs miljøer. 2. Meget alsidig; velegnet til fremstilling af forskellige hjælpekomponenter såsom konnektorer, understøtninger, indkapslingsrammer, rækværk og indlejrede dele.

V. Begrænsninger

På grund af deres tværsnitsform har de begrænset modstand mod bøjning og sideforskydning. De tjener primært som hjælpebelastningsbærende, forbindende eller forstærkende komponenter og kan ikke understøtte større belastninger i langvarige eller tunge applikationer.

Anvendelser og anvendelsesområde

I. Primære anvendelser

1. Fugeforbindelse og forstærkning: Galvaniserede konstruktionsstål vinkelstænger tjener som forbindelsesplader, afstivninger og splejsningskomponenter mellem primære og sekundære stålelementer (såsom bjælker og søjler), hvilket forbedrer samlingens integritet.

2. Forskellige understøtninger og beslag: Fremstilling af rørunderstøtninger, kabelbakkebeslag, udstyrsunderlag, forsyningskorridorstøtter og tagstøtter.

3. Indkapslinger og rammer: Væg-/taggarn til industrianlæg, rammer til farvestålbeklædning, skillevægsindfatning og dør-/vinduesrammer.

4. Gelændere, autoværn og stiger: Fabrikkens perimeterhegn, trappegelændere, ganggelændere, platformsindhegninger og hovedkomponenter til adgangsstiger.

5. Indlejrede dele og ankre: Indlejrede konstruktionsdele, bundpladeforbindelser og vægbindere.

6. Letvægtsrammer og midlertidige faciliteter: Simple skure, byggepladshamstring, midlertidige understøtninger og stilladskomponenter.

7. Stålstrukturforstærkning: Giver forstærkning, binding og sidestøtte til H-bjælker, kanalstål, I-bjælker og andre strukturelle elementer.

II. Anvendelsesområde

1. Industrielle bygninger: Støttesystemer, indkapslingsstrukturer og hjælpematerialer til udstyrsplatforme på fabrikker, lagre og værksteder.

2. Kommunalteknik: Vejrækværk, hamstring på stedet, tavle-rammer, kommunale ledningsstøtter og små gangbroer.

3. M&E og HVAC: Specialiserede understøtninger og bøjler til luftkanaler, vandrør og kabler i kraftværker, kemiske faciliteter og kommercielle bygninger.

4. Præfabrikerede og civile bygninger: Hjælpekonstruktioner til stålkonstruktioner i flere etager, modulbygninger og simple boligenheder.

5. Opbevaring og logistik: Letvægtsreoler, opbevaringsskillereoler og beskyttelsesstrukturer til lagergårde. 6. Andre områder: Hjælpekonstruktioner til entreprenørmaskiner, marine hjælpematerialer, rammer til landbrugsmaskiner og hjælpeelementer til kraftoverførselstårne.

Nøgleydelsesparametre

Standard: GB/T 706-2016 (galvaniserede konstruktionsstål vinkelstænger); kategoriseret i lige ben og ulige ben vinkler.

I. Almindelige materialer og mekaniske egenskaber

Elasticitetsmodul: 2,06 x 105 MPa; rumtemperatur slagenergi ≥ 27 J.

II. Klassifikation, betegnelse og mainstream-specifikationer

1. Klassificering og betegnelse

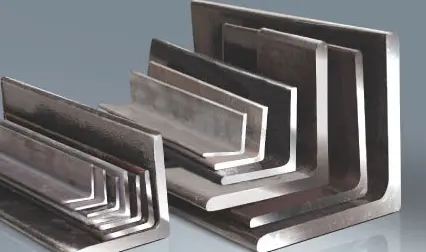

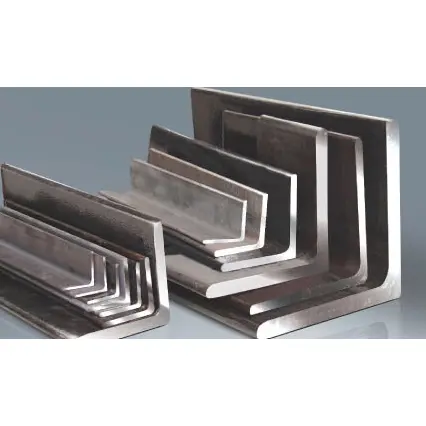

· Lige benvinkel: Benbredderne er lige store; betegnelse: benbredde × bentykkelse (f.eks. ∠50×5).

· Ulige benvinkel: Benbredderne er forskellige; betegnelse: lang benbredde × kort benbredde × bentykkelse (f.eks. ∠63×40×5).

2. Almindelige ligebensvinkler (hovedstøtte i teknik)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Almindelige ulige benvinkler

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Dimensioner og længdeparametre

1. Standard faste længder: 6m, 9m, 12m; tilpasset skæring tilgængelig; længdetolerance ±5 mm.

2. Formtolerancer: Krumning ≤ 2 mm pr. meter; total krumning ≤ 0,2 % af total længde; ingen væsentlig drejning.

IV. Strukturelle egenskaber

1. L-formet åben sektion; lav vridnings- og bøjningsstivhed; velegnet til at modstå aksiale kræfter, forskydningskræfter og lokale bøjningsmomenter.

2. Ligebensvinkler har symmetrisk belastning og bruges ofte til tovejs afstivning eller symmetriske understøtninger; ulige benvinkler er velegnede til ensrettede belastningsled.

3. Bæreevnen af ​​et enkelt element er begrænset; at kombinere eller gruppere medlemmer kan øge den generelle stivhed.

V. Overflade- og bearbejdningsegenskaber

1. Leveringstilstand: Varmvalset, sort finish (med mølleskala).

2. Bearbejdelighed: Let at skære, bore, svejse og bukke; praktisk til fremstilling på stedet.

3. Overfladebeskyttelse: Kompatibel med rustfjernelse og maling, varmgalvanisering eller pulverlakering; velegnet til både indendørs og udendørs miljøer.

VI. Driftsmiljøparametre

1. Gældende temperaturområde: [Min]°C til [Max]°C

2. Korrosionsbestandighed: Grundmaterialet mangler iboende korrosionsbestandighed; overfladebeskyttelse er obligatorisk for udendørs eller korrosive miljøer.

3. Tilslutningsmetoder: Kompatibel med svejsning, standardboltning eller galvaniseret boltning.
