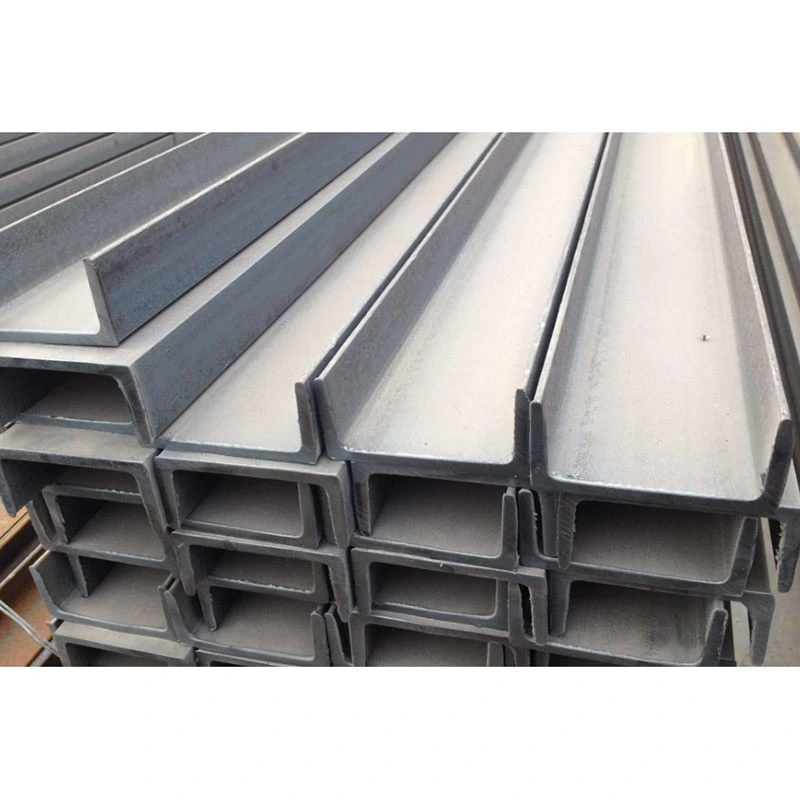

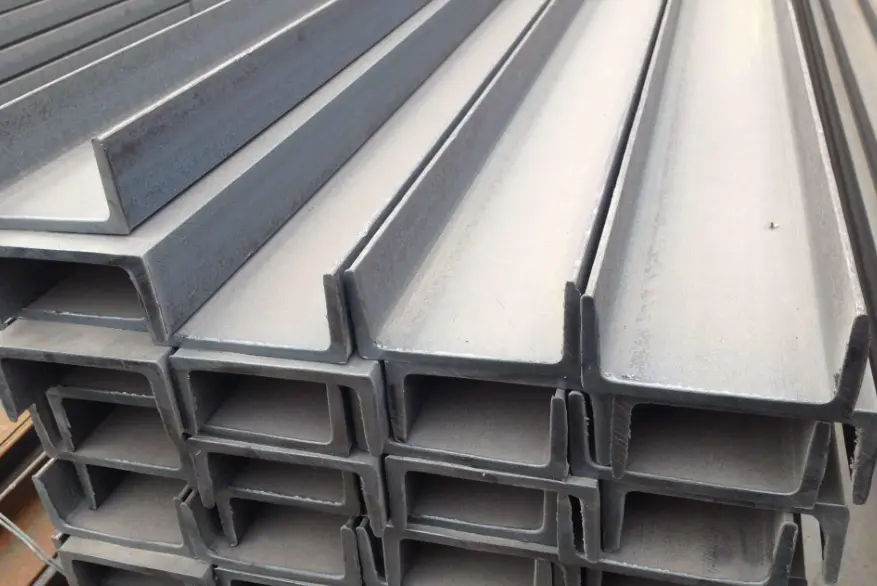

Varmvalsede konstruktionsstålkanaler er de mest udbredte letvægtssektioner med åben profil i stålkonstruktioner. I modsætning til H-bjælker eller I-bjælker - som er designet til tovejs bøjning - bruger disse kanaler en enkeltsidet U-formet åbning for at give unikke fastspændings- og fastholdelsesevner. De er specielt designet til hjælpebærende applikationer såsom rammeafstivninger, støttebaser, indstøbte vægkomponenter og riller. I modsætning til koldformede tyndvæggede C-sektioner har varmvalsede kanaler en tæt metallurgisk struktur og overlegen modstandsdygtighed over for trykdeformation, hvilket gør dem velegnede til krævende miljøer, herunder industriområder og fugtige udendørs steder.
Ved at udnytte vores eksisterende råmaterialebeholdning udfører HAISHENG kun sekundær præcisionsbehandling - hvilket eliminerer behovet for pladesplejsning og sikrer korte leveringstider. Vi tilbyder også back-to-back svejsemodifikationer for at forbedre vridningsstivheden, der effektivt opfylder kravene til langt størstedelen af letvægts stålkonstruktions hjælpekomponenter.
- Varmvalset strukturel stålkanal: Formet i et enkelt stykke ved høje temperaturer i stålværket; har ensartet væv og flangetykkelse og en iboende hældning på den indre flangeoverflade; tilbyder høj sejhed af basismateriale og slagfasthed; velegnet til bærende permanente strukturelle applikationer.
- Koldformet C-kanal: Dannet ved at rulle tynde stålplader ved omgivelsestemperatur uden varmebehandling; har tyndere vægge og lavere egenvægt; Anvendes kun til lette ståltagstag og indvendige rammer; ikke tilladt til brug som bærende spændeelementer.
- Designation Standard: Navngivet ved hjælp af formatet `[` + tal + suffiks `a` eller `b` (f.eks. `[14a`, `[16b`); suffikset 'a' angiver en letvægtsmodel med tyndere flanger, mens 'b' angiver en kraftig model med tykkere flanger.
- Tværsnitsparametre: Defineret af fire parametre - vævshøjde (h), flangebredde (b), vævstykkelse (tw) og flangetykkelse (tf). Alle varmvalsede strukturelle stålkanaler har en iboende hældning på den indvendige flangeoverflade, hvilket gør dem inkompatible med standardforbindelser, der bruges til I-bjælker eller H-bjælker.
- Fabriksstandardlængder: Leveres i standardlængder på 6m, 9m og 12m; ikke-standard længder er ikke tilgængelige fra fabrikken; ekstra lange elementer kræver affaset stødsvejsning på stedet.
- Q235B: Velegnet til standard indendørs miljøer, tørre udendørs områder, generelle rørstøtter og vægindstøbninger; 95% tilgængelighed på markedet; laveste indkøbsomkostning.
- Q355B: Velegnet til støvede industrielle miljøer, områder med udstyrsvibrationer, kraftige beslag og spændingsforbindelser med høj vindbelastning; tilbyder 51 % højere flydespænding og overlegen modstand mod cykliske (vekslende) belastninger.
- Hovedkanalkrop: Skåret til i længden ved hjælp af CNC koldsave; endeflader er vinkelrette og glatte, fri for oxidationsgrater forbundet med plasmaskæring, og forhindrer derved monteringsspalter.
- Endebeslag: Flade tilslutningsendeplader og kanalendetætningsplader (tætningsplader lukker kanalåbningen for at blokere for regn og støv og bremser derved intern korrosion)
- Interne kanalkomponenter: Lodrette indvendige afstivningsribber (punktsvejset mod de indvendige vægge for at forhindre det almindelige problem med den åbne sektionskanal, der spreder udad under kompression)
- Sidetilbehør: Hjælpeplader, bindeøjer mellem søjler og cirkulære rørklemmer (designet til lateral fastspænding og bærende forbindelser)
- Hulfremstilling: Bærende forbindelseshuller er præcisionsboret ved hjælp af en 3-akset CNC-maskine (tolerance ±0,2 mm); kompatibel med Grade 4.8 standardbolte og Grade 8.8 højstyrkebolte; der kræves ingen oprømning på stedet
- Løftetilbehør: Til tunge varmvalsede konstruktionsstålkanaler med en længde på over 9 m, er der symmetrisk svejste løfteøjer på begge sider; kortere komponenter løftes direkte via flangerne, hvilket ikke kræver yderligere svejsning
- Standard indendørs brug: St3 manuel rustfjernelse efterfulgt af et to-lags belægningssystem (primer og topcoat); tør filmtykkelse på 55-90μm; giver 8 års indendørs rustbeskyttelse
- Udendørs kystbrug: Sa2.5 kugleblæsende rustfjernelse efterfulgt af varmgalvanisering; zinkbelægningstykkelse ≥70μm; giver 8-12 års modstand mod salttågekorrosion
- Brandklassificerede zoner: Påføring af tyndfilm opsvulmende brandbestandig belægning over det eksisterende anti-korrosionslag; opfylder standarden for 1-times brandmodstandsevne
- Udstyrsunderstøttelsesbasekanal: Kanallegeme + bundplade + indvendig lodret afstivning + fuld anti-korrosionsbehandling; bruges til gulvmonterede bunde til ventilatorer og vandpumper
- Mellemsøjle trækstangskanal: Kanallegeme + bilaterale trækøjer + positioneringsboltehuller; anvendes til sidestabilisering og afstivning af H-sektionsstålsøjler og cirkulære rørsøjler
- Indkapslingsringe i let stål: Koldformede C-sektioner + endeplader + riller; bruges til at understøtte tag- og vægfarvebelagte stålpaneler.
Originale producentens materialekvalitetscertifikater, fulddimensionelle og visuelle inspektionsregistre og unikke komponent-spraykodede ID'er - alt sammen på engelsk - til direkte brug ved oversøiske overvågningsgodkendelser og toldbehandling.
Fuldstændige specifikationer for varmvalset kanalstål holdes på lager, hvilket eliminerer tidskrævende processer som pladeskæring, samling og dykket lysbuesvejsning. Sammenlignet med leveringstiden på 12-18 dage for H-bjælker, kan standardspecifikationer præcisionsbearbejdes og sendes inden for 24 timer, hvilket perfekt opfylder presserende behov for små indkøb, såsom fabriksrenovering, tilføjelse af rørledninger og nødhjælpsreparationer.
Det åbne U-formede indre hulrum giver rigelig plads til routing; lavspændingskabler og små vandforsynings-/afløbsrør kan indstøbes og fastgøres direkte inde uden at kræve yderligere udvendige beslag. I modsætning til de smalle hulrum i I-bjælker eller de lukkede hulrum i firkantede rør, kræver fremtidig vedligeholdelse eller udskiftning af M&E-linjer ikke skæring i komponentens anti-korrosionsbelægning, hvilket reducerer O&M-omkostningerne med over 40 %.
Den ydre bagside af kanalstålet er en kontinuerlig flad overflade, der muliggør direkte planmontering mod betonskærevægge eller stålbjælkesider uden ujævne mellemrum eller ujævne grænseflader. I modsætning til de tilspidsede flanger på I-bjælker eller de dobbelte flanger af H-bjælker, kræver installation mod indstøbte ankre ingen shims til nivellering, hvilket reducerer arbejdstiden på stedet markant.
To varmvalsede konstruktionsstålkanaler kan svejses ryg-mod-ryg i en jig for at danne en tilsvarende lukket kassesektion, der overvinder de iboende svagheder ved enkeltkanaler med hensyn til vridningsstivhed og lateral stabilitet. De kan også sammenføjes ansigt til ansigt for at danne hule søjler uden behov for skræddersyet skæring, hvilket effektivt løser problemer med materialespild forbundet med små, ikke-standard søjler.
Under tilsvarende laterale afstivnings- og støttebelastningsforhold er egenvægten 13 % lavere end for I-bjælker af samme højde, hvilket resulterer i samtidige reduktioner i råvareindkøb, logistik og hejseomkostninger. Når der kun betjenes hjælpebærende funktioner, opfylder ydeevnen fuldt ud kodekravene uden det spild, der er forbundet med den "overkonstruerede" kapacitet af H-bjælker eller I-bjælker.
Kun stålkanaler (C-kanaler) har en åben-profil "gribende" evne; kanalåbningen giver mulighed for direkte indstøbning og fastspænding af runde rør, cirkulære kabler eller mindre strukturelle sektioner uden behov for udvendige klemmefittings. H-bjælker, I-bjælker og firkantede rør er afhængige af eksternt tilbehør, hvilket gør klemmepunkter tilbøjelige til at flytte sig under belastning og resulterer i dårlig stabilitet mod vibrationer eller svajning af de understøttede linjer.

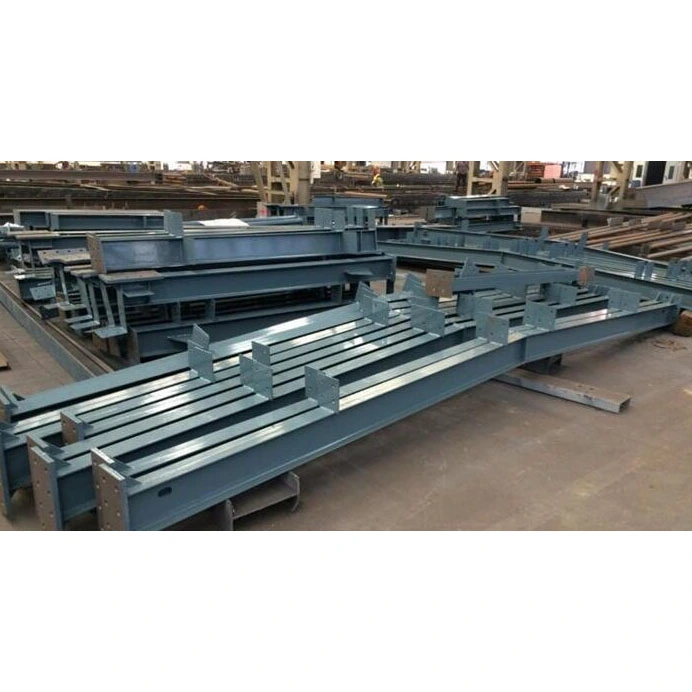

- H-bjælker: Balanceret tovejsstivhed; velegnet til primære bærende bjælker i store gulve og tage; i stand til at modstå vedvarende tunge lodrette belastninger.

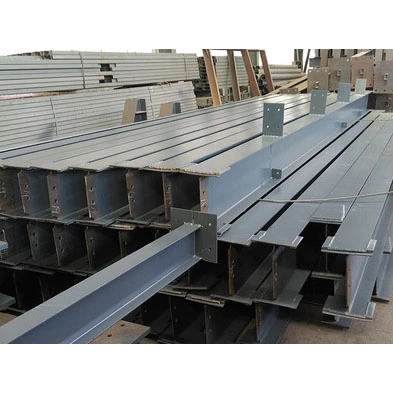

- I-bjælker: Fremragende bøjningsmodstand langs den stærke akse; velegnet til sekundære bjælker i små til mellemstore platforme og gulve; designet til ensrettet lodret bøjning.
- Varmvalsede strukturelle stålkanaler: Velegnet til lateral afstivning, understøtninger, indlejrede komponenter og fastspænding; forbudt til brug som selvstændige primære bjælker udsat for lodret bøjning over spændvidder på mere end 8 meter.
- Firkantede rør: Fremragende tovejs torsionsmodstand; lukket profil giver holdbar korrosionsbestandighed; primært brugt til lodrette søjler; dog er det ekstremt vanskeligt at reparere korrosion inde i den hule sektion efter skæring af huller.
Stålkanaler har tre udsatte sider, hvilket giver mulighed for svejsning af støtteplader eller ører på ethvert sted uden indvendig slibning. I modsætning hertil, når først et hul er skåret i et firkantet rør, kan det indvendige hulrum ikke renses for rust eller males om, hvilket skaber en høj risiko for skjult intern korrosion. On-site splejsning af korte kanalsektioner og ændring af hulplaceringer er enkle processer, der kan udføres uafhængigt af standard teknikere.
Prioriter varmvalsede stålkanaler til udendørs rørledningsstøtter, indlejrede komponenter i gardinvægge og afstivning mellem søjler; prioritere H-bjælker til primære tagbjælker, der dækker store områder; prioritere I-bjælker til sekundære bjælker i gangbroer og platforme; og prioriter firkantede rør til udvendige dekorative søjler.
1. Eftersyn af råmateriale: Bekræft materialekvalitet og model; undersøg for lateral bøjning eller vridning; mekanisk rette komponenter, der ikke er i overensstemmelse med kravene, på forhånd; afvise råmaterialer med dyb overfladekorrosion.
2. CNC præcisionsskæring: Skær i længden ved hjælp af kolde save; klargør V-formede svejsefasninger på væv og flanger til stumpsamlinger med lang spændvidde for at sikre fuld gennemtrængning.
3. Tilbehørspositionering og hæftesvejsning: Anbring afstivninger, endeplader og klemmer i henhold til tegninger; sæt de indvendige afstivninger præcist ind i kanalens hulrum, og bibehold en tilpasningsafstand på ≤0,8 mm.
4. Gasafskærmet svejsning: Udfør kontinuerlig CO2 gasafskærmet svejsning for at forhindre porøsitet; underkaste kritiske lastbærende stødsvejsninger ultralydstest (UT) prøvetagning baseret på Grade II-standarder.
5. Præcisionshulfremstilling: CNC-borehuller til forbindelsespunkter med tung belastning; skabe diverse proceshuller på stedet og afgrate kanter.
6. Deformationskorrektion: Korrekt svejsefremkaldt bøjning eller vridning ved hjælp af lavtemperaturflammeudretning for at undgå at kompromittere grundmaterialets mekaniske egenskaber.
7. Overflade anti-korrosionsbehandling: Påfør anti-korrosionsbelægning eller varmgalvanisering efter graderet rustfjernelse; tillade belægningen at hærde naturligt for at opfylde standarderne.
8. Endelig inspektion og emballering: Marker komponent-id-numre; verificere alle dimensioner; pakke til søtransport ved hjælp af vandtæt strækvikle og træpaller.
Placer to varmvalsede konstruktionsstålkanaler på begge sider ved hjælp af en dedikeret jig → fastgør med intermitterende hæftesvejsninger for at forhindre fejljustering → udfør kontinuerlig svejsning i fuld længde på ydersiderne → udfør en generel sideudretning → komplet hulfremstilling og anti-korrosionsbehandling. Den resulterende svejsede komponent tilbyder tovejs stivhed, der kan sammenlignes med en bokssektionsbjælke med samme specifikationer, samtidig med at omkostningerne reduceres med 22%. III. Sammenlignende analyse af strukturelle stålbearbejdningsprocedurer
- H-bjælker: Involverer flere trin - pladesamling, dykket lysbuesvejsning og flangeretning; kompleks proces; primært specialfremstillet.
- I-bjælker/kanalstål: Indebærer kun skæring af varmvalset materiel og svejsning af små komponenter; strømlinet proces; involverer primært dyb forarbejdning af hyldevare.
- Samlet komponentlængdeafvigelse: ±3mm
- Lateral deformation (camber/sweep): ≤L/1000 (hvor L er den faktiske komponentlængde)
- Flangedrejning og endefladehældning: Overholder GB/T 707 nationale standarder for varmvalset kanalstål.
|
Materialekvalitet |
Udbyttestyrke |
Trækstyrke |
Applikationsscenarier |
|
Q235B |
≥235MPa |
375 ~ 500 MPa |
Almindelig rørstøtte, strukturelle afstivninger, vægindstøbte dele |
|
Q355B |
≥355 MPa |
470 ~ 630 MPa |
Kraftig udstyrsbeslag, vibrationsbestandig støtte |
- Stivhedsegenskaber: Bøjningsydelse med stærk akse opfylder kravene til lette sekundære bjælker; lateral stivhed i svag akse er utilstrækkelig; vridningsmodstanden for et enkelt element er svag; belastning på midten uden sidestøtte er strengt forbudt.
- Vindmodstandskoefficient: Fastsat til 1,40 (lavere end tilsvarende H-bjælker, højere end sømløse runde rør); lavere risiko for vind-induceret deformation for lavprofil udendørs understøtninger.
- Klembelastningskapacitet: Unik mekanisk kapacitet til lokal fastspænding/fastholdelse; modstår laterale og radiale klemkræfter - en strukturel egenskab, der ikke findes i andre åbne stålsektioner.
- Primære bærende stødsvejsninger: Grad II svejseinspektion; 20 % prøvetagningshastighed til ultralydstestning (UT) ved kritiske spændings-/forbindelsespunkter.
- Afstivnings- og knækpladesvejsninger: Kun visuel inspektion; overensstemmelse kræver fravær af kolde omgange, porøsitet eller svejsesprøjt/klatter.
- Boltevalg: Grade 4.8 standardbolte til konventionelle statiske understøtninger; Grade 8.8 højstyrke bolte til vibrerende udstyr eller forhøjede spændingsforbindelser.
- Tilslutningspladetykkelse: Standardområde på 8–20 mm; valgt ud fra specifikke krav til sidespænding og forskydningsbelastning.
HAISHENG har et klar lager af varmvalsede konstruktionsstålkanaler (størrelser 10#-28#) på tværs af fire store produktionsbaser og opfylder ordrer til indenlandske, sydøstasiatiske og centralasiatiske markeder. Vi eliminerer forsinkelser forårsaget af mellemliggende lagermangel; standardordrer, der kræver præcisionsbehandling, indlæses og sendes inden for 48 timer, mens fuldcontainereksport behandles med strømlinet containerladning.
For at imødegå udfordringer som flangeudblænding og sikring af en tæt pasform mod skrå overflader, bruger vi specialiserede positioneringsjigs, der holder pasformstolerancen for afstivninger og klemmer inden for 0,5 mm. Dette løser almindelige industriproblemer som løse forbindelser på skrå overflader og strukturel løsning under belastning.
Vi leverer originale engelske versioner af al fabriksdokumentation og testrapporter, inklusive tredjeparts SGS-verifikation for varmgalvanisering og malingsfilmtykkelse. Vores dokumentation opfylder alle overholdelseskrav til oversøiske projektejerrevisioner, fortoldning og projektudbud.
Vi skræddersyer anti-korrosionsløsninger til projektstedets klima ved at anvende differentierede behandlinger til indlands-, kyst- og kemisk-industrielle zoner. Vi understøtter ikke-standardiserede modifikationer – såsom back-to-back kanalsvejsning, specialformede klemmer og excentrisk hulstansning – hvilket eliminerer behovet for kunderne at outsource yderligere behandling.
Pre-sales support omfatter ekspertvejledning om at skelne mellem varmvalsede og koldformede kanaler for at forhindre strukturelle sikkerhedsrisici forårsaget af forkert valg. Eftersalgssupport dækker teknisk fjernassistance til afstivning og montering af beslag i store højder sammen med permanent sporbarhed via komponentnummerering.
Q1: Kan varmvalset kanalstål og koldformet C-formet stål erstattes af hinanden?
A: Nej, de kan ikke erstattes. Basismaterialet i varmvalset strukturel stålkanal har gennemgået varmebehandling og bratkøling, som har stærk sejhed og slagfasthed. Det bruges til permanente strukturelle belastninger; mens koldformet C-formet stål har en tynd væg og er tilbøjelig til at deformeres og kun bruges til indkapslingsbjælker. Specifikationen forbyder dens brug til trækstænger og bærende understøtninger.
Q2: Hvad er den maksimale spændvidde for et enkelt kanalsstål?
A: Uden sidestøtte er den maksimale spændvidde 4,5 meter. Hvis spændvidden overstiger dette, skal der tilføjes laterale trækstænger eller en dobbelt-kanal kassestruktur for at forhindre sideværts væltning af den svage akse.
Q3: Er det nødvendigt at udføre anti-korrosionsbehandling inde i kanalstålhulrummet?
A: Sandblæsnings- og sprøjteprocessen kan dække hele det indre af hulrummet, og der kræves ingen yderligere behandling; zinklaget i varmgalvaniseringsprocessen kan klæbe jævnt til det indre hulrum. Kun lukket kanalstål kan ikke indvendigt beskyttes mod korrosion, og der er ingen indvendige rust blinde pletter i kanalstålet.
Q4: Hvad er udvælgelseskriterierne for type A og type B kanalstål?
A: Til statiske lette belastninger og korte spændvidder vælges type A for at spare indkøbsomkostninger; til trækstænger i høj højde, udstyrsvibrationer og laterale stødbelastninger er type B valgt for at tilføje en tykkere flange for at forhindre lokal knusning og revner.
Q5: Kan kanalstål bruges som hovedbjælke på taget?
A: Det anbefales ikke. Det åbne tværsnit har ekstremt dårlig vridningsstabilitet, og de vekslende vind- og snebelastninger på taget vil sandsynligvis få komponenten til at vride og svigte. Den kan kun bruges som sekundær bjælke til tagtrækstængerne og kan ikke bruges som bærende hovedbjælke.
