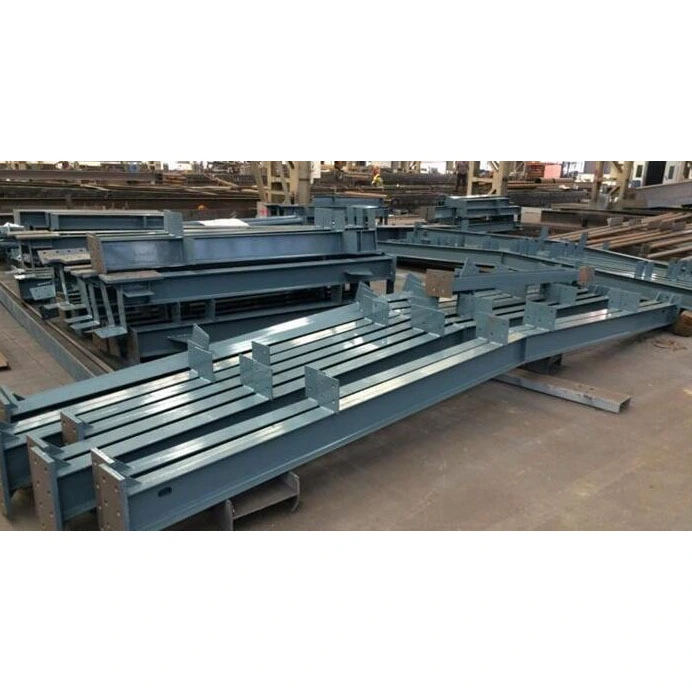

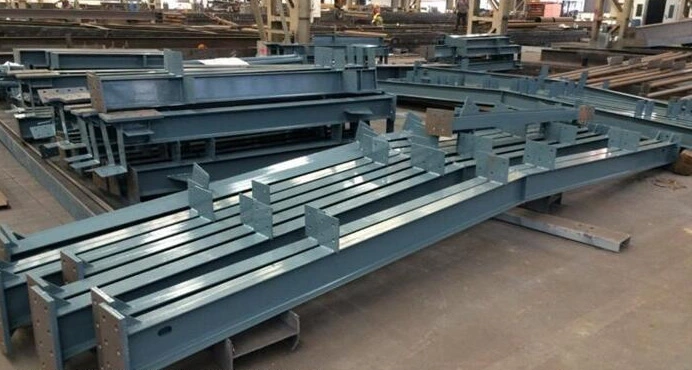

Heavy Duty H-sektion stålbjælke

Heavy Duty H-sektion stålbjælke er de mest udbredte vandrette bærende komponenter i stålkonstruktioner. I modsætning til I-bjælker, kassebjælker eller cirkulære hule sektioner - som har iboende strukturelle begrænsninger - optimerer H-bjælker lastfordelingen gennem et tydeligt flange- og vævstværsnitsdesign.

HAISHENG anvender en dobbeltproduktionsmodel, der kombinerer varmvalset masseproduktion med svejset pladefremstilling, catering til alt fra standard lagervarer til specialfremstillede kraftige og variable sektionsbjælker. Vores produkter ankommer fuldt præfabrikerede – inklusive endepladesvejsning, afstivningsmontering, Sa2.5-grade kugleblæsning og flerlagsbelægning – hvilket eliminerer behovet for efterbehandling på stedet. De er klar til øjeblikkelig hejsning og tilslutning, og løser effektivt tre store indkøbsudfordringer for oversøiske projekter: mangel på svejser på stedet, stramme byggeplaner og vanskeligheder med fremtidige strukturelle ændringer. De er det optimale valg til gulvhovedbjælker og tagstive rammebjælker.

Produktklassificering og tværsnitsoversigt

1. Klassificering og anvendelsesområde

- Varmvalsede H-bjælker: Standardprofiler dannet via en enkelt varmvalsningsproces på stålværket, med faste dimensioner og snævre tolerancer. Fordelene omfatter hurtig levering, lavere enhedsomkostninger og fraværet af resterende svejsebelastning. De tillader dog kun længdebaseret skæring (tværsnitsdimensioner kan ikke ændres) og er bedst egnede til standard industrianlægs sekundære bjælker med spændvidder ≤18m og konventionelle belastninger.

- Svejste H-bjælker: Fremstillet ved at samle separate væv og flangeplader ved hjælp af automatisk dykbuesvejsning; alle parametre – såsom sektionshøjde, flangebredde og pladetykkelse – kan tilpasses fuldt ud. De er i stand til at producere bjælker med variabelt tværsnit (koniske bjælker) og er det almindelige valg til ikke-standardprojekter, der involverer spændvidder >18 m, tunge kranbelastninger og komplekse tagkonstruktioner af portalramme.

2. Standardiseret industritværsnitsmærkning

- Mærkningsformel: H×B×tw×tf (universelt forstået i branchen uden tvetydighed; kompatibel med globale tegningsgennemgangsstandarder)

- Parameterdefinitioner: H = Total strålehøjde; B = Flange udvendig bredde; tw = Banens tykkelse; tf = Flangetykkelse

- Eksempel: H600×200×10×16 angiver en bjælkehøjde på 600 mm, flangebredde på 200 mm, vævstykkelse på 10 mm og flangetykkelse på 16 mm.

3. Materialeklassificering og egnethed ved lav temperatur

- Standard omgivende forhold: Q235B, Q355B (dækker 90 % af globale indendørs og tempererede udendørsprojekter)

- Lavtemperatur/alpine forhold: Q355NL obligatorisk (certificeret til slagstyrke ved -20°C for at forhindre skøre brud; påkrævet til projekter i Nordeuropa, Rusland og Indre Mongoliet)

Tjekliste til fabrikslevering

1. Klassificering af bjælkelegeme

- Lige bjælker med konstant tværsnit: kraftige H-sektions stålbjælker med ensartede dimensioner overalt; bruges til primære og sekundære bjælker i flere etagers rammer og udstyrsplatforme.

- Koniske bjælker med variabel tværsnit: Større højde ved midterspændet og tilspidsede ender; specielt designet til fabrikstag med stiv portalramme for at reducere støttebøjningsmomenter og spare stål.

- Ekstra lange splejsede bjælker: Præfabrikerede i segmenter til længder over 12m; omfatter præ-forberedte stumpsvejsninger til splejsning på stedet med Grade I-svejsninger.

2. Standard End-Support-komponenter

- Boltede endeplader: Tykkelse 16–40 mm; udvalgt baseret på støttereaktionskræfter; forboret til højstyrkebolte; det foretrukne valg for 90 % af stive bjælke-til-søjle-forbindelser (intet varmt arbejde påkrævet på stedet).

- Svejsede affasninger: V-formede affasninger på begge sider af flanger og væv; bruges til højhuse mega-rammer, der kræver fuld penetreringssvejsning på stedet.

- Støtte tværgående afstivninger: Standardfunktion i spidsforskydningszoner ved bjælkestøtter; forhindrer lokal knæk/sammenbrud af væv under lejebelastninger; obligatorisk i henhold til nationale strukturelle standarder.

3. Mid-Span hjælpestrukturer

- Mid-span tværgående afstivninger: Placeret på steder med koncentrerede udstyrsbelastninger og lodrette kranbelastninger for at undertrykke knækning af vævsforskydning.

Tilslutningsplader til sekundære bjælker: Præfabrikeret og svejset til hovedbjælkebanen til stiftforbindelser med sekundære bjælker, hvilket eliminerer behovet for boring eller skæring på stedet.

Forstærkningsplader til brugsåbning: Ringformet forstærkning til baneåbninger (vvs, el, brandsikring) for at forhindre strukturel kapacitetsreduktion forårsaget af udskæringerne.

4. Hejseværk og midlertidige hjælpekomponenter

Præfabrikerede løfteøjer: Forinstalleret på fabrikken til bjælker med lang spændvidde, der vejer over 3 tons; designet til at opfylde løftekonstruktionsberegninger; ad hoc svejsning af løfteøjer på stedet er forbudt.

Midlertidige positioneringsklopper: Bruges til justering under montering på stedet af multi-segment bjælker; slibes af efter færdiggørelse for at sikre overfladeglathed.

5. Anti-korrosions- og brandbestandige overfladebehandlinger

Generel indendørs brug: Sa2.5 kugleblæsning + epoxy zink-rig primer + jernglimmer mellemlag + polyurethan topcoat; tørfilmtykkelse: 80–120 μm.

Brandklassificerede zoner: Yderligere påføring af tyndfilm eller tykfilm opsvulmende brandbestandige belægninger for at opfylde 1-timers, 2-timers eller 3-timers brandsikkerhedsinspektionskrav.

Kyst-/kemisk ætsende zoner: Varmgalvanisering erstatter malingssystemet; zinkbelægningstykkelse ≥85 μm; saltspray korrosionsbestandighed >18 år.

6. Installationsforbrugsvarer og fabriksdokumentation inkluderet med forsendelsen

Forbrugsstoffer: Grade 8.8 og 10.9 højstyrkebolte, flade spændeskiver og skrå spændeskiver; dimensioneret til at matche endepladehuller, hvilket eliminerer behovet for sekundære indkøb.

Inspektionsdokumentation: Originale materialekvalitetscertifikater, 100 % ultralydstest (UT) rapporter for grad 1 svejsninger, 3D dimensionelle verifikationsposter og komponent unikke ID-logfiler; al dokumentation er velegnet til oversøisk toldbehandling og ejerinterne revisioner.

Fordele ved Heavy Duty H-sektion stålbjælker

1. Rigelig bøjningsredundans; forhindrer fremtidig taghældning og vandlækage.

Flanger er koncentreret ved de øverste og nederste kanter, hvor bøjningsspændingen er størst; snitmodulet om den stærke akse overstiger langt det for en I-bjælke med samme vægt. Belastningsverifikation bekræfter, at den langsigtede lodrette afbøjning af standard tagbjælker med en spændvidde på 15 m forbliver under L/400-grænsen, hvilket forhindrer almindelige post-konstruktionsproblemer såsom taggarnsdeformation, rivning af vandtætningsmembraner og taglækage.

2. Letvægtsstruktur reducerer omkostningerne til fundament og anlæg

Sammenlignet med boksbjælker med tilsvarende bæreevne reduceres egenvægten med 22%-30%, hvorved den lodrette belastning, der overføres til stålsøjler og -fundamenter, sænkes. Der er ingen grund til at forstørre isolerede foddimensioner, hvilket direkte reducerer omkostningerne til armeringsstål, beton og jordudgravning; dette gør systemet særdeles velegnet til forstærkning og renovering af aldrende industrianlæg.

3. Tørt byggeri på stedet passer til regioner med mangel på arbejdskraft

95 % af fremstillingen til boltede H-bjælker er færdiggjort på fabrikken; arbejdet på stedet er begrænset til hejsning og boltning, hvilket giver mulighed for installation af 8-12 bjælke-søjlebåse pr. dag. Da der ikke kræves certificerede højtrykssvejsere, løser systemet effektivt problemerne med knaphed på svejsere og høje lønomkostninger, som man ofte støder på på oversøiske steder i Sydøstasien og Afrika.

4. Trætheds-, vind- og seismisk modstand velegnet til langvarig cyklisk belastning

Resterende svejsespændinger elimineres fuldstændigt gennem hydraulisk opretning, hvilket gør det muligt for strukturen at modstå den frem- og tilbagegående bevægelse af traverskraner og cykliske laterale belastninger fra stærk vind. Der kræves ingen yderligere sideafstivning i Seismic Intensity 8-zoner, og den strukturelle udmattelseslevetid opfylder kravene til 50 års designlevetid.

5. Høj kompatibilitet for fremtidige modifikationer reducerer renoverings- og udvidelsesomkostninger

Det åbne web-design undgår lukkede hulrum, hvilket giver mulighed for installation af udstyrsstøtter, nye rør eller strukturelle åbninger uden at kompromittere den indvendige anti-korrosionsbelægning. Dette giver betydelige fordele i forhold til boksbjælker (som mangler intern adgang) og cirkulære hule sektioner (hvor skæreåbninger kompromitterer anti-korrosionsintegriteten), hvilket resulterer i en reduktion på over 60 % i omkostningerne til fremtidige modifikationer og udvidelser.

6. Dobbelte produktionsveje sikrer fleksible og kontrollerbare leveringsplaner

Standard varmvalsede bjælker er tilgængelige for forsendelse inden for 3 dage, mens specialsvejsede bjælker med variabel sektion leveres inden for 12-18 arbejdsdage. Produktionsmetoderne kan fleksibelt skiftes baseret på projektets hastende karakter, hvilket hjælper med at undgå bøder forbundet med forsinkelser i tidsplanen.

Horisontal differentieringsanalyse på tværs af produktkategorier

1. Strukturel belastningsbærende differentiering

- vs. I-bjælker: I-bjælker har skrå indvendige flangeoverflader, hvilket resulterer i spildt materiale ved kanterne og høj tilbøjelighed til sideværts ustabilitet langs den svage akse; i modsætning hertil har H-bjælker parallelle indre og ydre flangeoverflader, hvilket forbedrer materialeudnyttelsen med 17 % og gør det muligt at lægge riller direkte på flangerne.

- vs. Box Beams: Box-bjælker tilbyder afbalanceret tovejsstivhed, men lider af overdreven egenvægt og utilgængelige indre hulrum til rustfjernelse; H-bjælker har tydelige stærke og svage akser, hvilket giver mulighed for målrettet forstærkning af stivheden på den ene side og reducerer omkostningerne med 35 %.

- vs. Circular Hollow Section (CHS)-bjælker: CHS-bjælker giver ensartet stivhed i alle retninger, men kan ikke understøtte fladt gulvdæk på deres øverste overflader; mens de tilbyder lav vindmodstand, er de uegnede som primære gulvbjælker og er typisk begrænset til brug i udkragede landskabsstrukturer.

2. Differentiering i fælles konstruktion

- Bjælke-til-søjle-forbindelser: Tre synlige flader giver mulighed for universel brug af tre forbindelsestyper - boltede endeplader, rillesvejsede samlinger og beslagsoverfladesamlinger - hvilket giver det højeste niveau af standardisering i industritegninger.

- Sekundære bjælkeforbindelser: Hovedbjælkens flade bane giver mulighed for lodret svejsning af forbindelsesplader med kontrollerbar vinkelrethed; i modsætning hertil fører tilslutning til buede overflader (som runde eller firkantede rør) ofte til excentrisk belastning.

- Variabelt tværsnitsfremstilling: Formgivning opnås blot ved at skære banen; fabrikationsomkostningerne pr. enhed er kun 40% af kassebjælker med variabelt tværsnit.

3. Differentiering i korrosionsbeskyttelse og vedligeholdelse

- Korrosionsbeskyttelse: Ingen lukkede hulrum; sandblæsning og maling giver fuld dækning uden blinde pletter, hvilket eliminerer risikoen for intern vandophobning og rust.

- Vedligeholdelse og inspektion: Svejsninger og rustforhold kan inspiceres visuelt udefra uden endoskoper, hvilket gør vedligeholdelsen ekstremt enkel.

4. Endelige udvælgelseskonklusioner

- Heavy Duty H-sektion stålbjælker: Fler-etagers fabriksbygninger, portal stive ramme tage og beton sammensatte gulvsystemer.

- Kassebjælker: Storskala, tunge belastningsprojekter med spændvidder >36m eller krankapacitet ≥50t.

- Runde rørbjælker: Arkitektoniske facadetræk og små udkragede baldakiner.

- I-bjælker: Midlertidige enkle understøtninger og diverse sekundære tagbjælker.

Ti-trins standardiseret masseproduktionsproces

1. Indgående råvarekontrol

- Varmvalsede sektioner: Bekræft møllens materialecertifikater, mål bane- og flangetykkelser igen, og kontroller for overfladelamineringer eller revner.

- Rå stålplader: Udfladning for at eliminere rulle-induceret vridning og genmåling af fladhed; ikke-kompatible plader returneres straks.

2. CNC præcisionsskæring

- Varmvalsede bjælker: Skær ved hjælp af CNC-savemaskiner, med et 2 mm-rum forbeholdt svejsekrympning.

- Svejste bjælker: Flammeskæremaskiner bruges til at skære baner og flanger separat; til baner med variabelt snit skæres buede overgangsfasninger.

3. Samling på jigs

Specialiserede faste jigs giver positioneringsbegrænsninger, holder banens centreringsafvigelse inden for 2 mm og sikrer samtidig lodret justering af begge flanger; hæftesvejsning sikrer samlingen for at forhindre fejljustering.

4. Dobbeltsidet automatisk nedsænket buesvejsning (SAW)

Enkeltsidet rodgennemløbssvejsning → emneomsætning og rodudskæring/rensning → fuld svejsning på bagsiden for at eliminere ufuldstændig rodgennemtrængning; kritiske fjernlyssvejsninger gennemgår 100 % ultralydstestning (UT) til niveau I-standarder.

5. Hydraulisk korrektion af svejsespændinger

For at imødegå indadkrølning af flange og bøjning af bjælkens sideværts bøjning anvendes dobbelte korrektionsmetoder ved hjælp af flangerettere og bjælkeudrettere for at eliminere interne svejsespændinger og forhindre efterfølgende tilbagefjedring.

6. Samling og svejsning af hjælpekomponenter

Præcis layoutmarkering baseret på tegninger; sekventiel svejsning af lejeafstivninger, sekundære bjælkekonsoller, riller og endeplader med streng kontrol over svejsedeformation.

7. Præcisions CNC-hulfremstilling

Højstyrke bolthuller dannes i en enkelt passage ved hjælp af 3D CNC-boremaskiner (huldiametertolerance ±0,3 mm); diverse proceshuller skæres via plasma og afgrates derefter.

8. Overfladebehandling af færdigt produkt

Slibning af svejseperler, sprøjt og skæremærker; markering af komponentnumre og akseforhøjelser for at lette løft og justering på stedet.

9. Sa2.5 rustfjernelse og flerlagsbelægning

Fjernelse af rust på fuld overflade via kugleblæsningsmaskine, der opnår en overfladeruhed på 40–75 μm for at sikre malingens vedhæftning; lagdelt påføring af primer, mellemlag og topcoat, med yderligere brandhæmmende belægning påført i udpegede brandbeskyttelseszoner.

10. Endelig inspektion, emballering og forsendelse

Verifikation af rethed, tværsnitsdimensioner og malingsfilmtykkelse; kompilering af komplette kvalitetskontrolregistre; emballage til grænseoverskridende standarder ved hjælp af regntæt strækfolie og træpaller.

Tillæg: Speciel proces for bjælker med variabelt tværsnit

Skæring af uregelmæssige baner → samling på sektionsjigger → skråstødsvejsning → samlet sekundær opretning; alle andre processer er identiske med dem for standardbjælker.

Omfattende tekniske præstationsparametre

1. Færdigvare geometriske bearbejdningstolerancer

- - Længderetning af bjælkelegemet: ≤L/1000 (hvor L er den samlede strålelængde)

- Lateral vertikalitet af flangen: ≤B/100 (hvor B er flangens bredde)

- Tværsnitsdimensional afvigelse (længde/bredde): ±2–3 mm

2. Mekaniske egenskaber af basismaterialet (Heavy Duty H-sektion stålbjælke)

Bemærk: Q355NL med kvalificeret lavtemperatur-slagtest skal anvendes til lavtemperatur-konstruktionsområder.

3. Implicitte strukturelle parametre

- Stærk akse bøjningsmodstand: Brancheførende sektionsmodul om X-aksen; minimerer stålforbruget for en given last

- Forskydningskraftfordeling: Banen bærer 100% af den lodrette forskydningskraft; flanger bidrager ikke til forskydningsmodstand, hvilket resulterer i klare belastningsgrænser, der forenkler strukturel verifikation

- Vindmodstandskoefficient: 1,3–1,5 (lavere end kassedragere, men højere end cirkulære hulprofiler); tilbyder en afbalanceret pasform til tempererede kystnære vindbelastningszoner

- Sidestabilitet: Topflangen er direkte forbundet med gulvplader eller riller, hvilket eliminerer behovet for yderligere sideafstivning og forenkler strukturelle tegninger

4. Svejseinspektions- og acceptstandarder

- Grade I svejsninger: Hovedbjælke splejsninger og bærende svejsninger ved understøtninger; 100 % ultralydstestning (UT) påkrævet; nul-defekt standard

- Grade II svejsninger: Sekundære svejsninger til afstivninger og forbindelsesplader; 20 % stikprøvekontrol; svejsestyrken må ikke være lavere end grundmaterialets

5. Tilslutningsspecifikationer

- Højstyrkebolte: Grade 10.9 foretrækkes til stive bjælke-til-søjleforbindelser; Grade 8.8 bruges til sekundære stiftede forbindelser

- Forskydningsbolte: Standard Φ16/Φ19 knopper på topflangen til kompositbetongulvplader, der sikrer synergistisk bærende virkning mellem stål og beton

Hvorfor vælge HAISHENG?

1. Pålidelig kapacitet på tværs af flere baser og stabil grænseoverskridende levering

Produktionen er fordelt på fire store stålkonstruktionsfabrikationsbaser (Tianjin, Fujian, Shandong og Hubei) for at muliggøre lokaliseret logistik og forsendelse. Vi har et stort lager af standard Heavy Duty H-sektion stålbjælker til afsendelse inden for 48 timer. For svejsede bjælker, der ikke er standard, driver vi 12 proprietære svejselinjer med dykket lysbue, hvilket giver os mulighed for at omgå flaskehalse i højsæsonens kapacitet og sikre rettidig forsendelse af fuld-containerordrer til oversøiske kunder.

2. Omfattende tredjeparts kvalitetsinspektion og overholdelse af oversøiske fabriksrevisionsstandarder

Vi opretholder en uafhængig intern kvalitetsinspektionsafdeling og lader tredjepartsbureauer verificere hver batch af fjernlys med hensyn til fejldetektion, malingsfilmtykkelse og materialespecifikationer. Der leveres originale engelske inspektionsrapporter, der opfylder ingeniørudbuds- og adgangsstandarderne for lande på tværs af Afrika, Sydøstasien og Centralasien, hvilket eliminerer behovet for kunder til at udføre yderligere test.

3. Gratis detaljeret design- og tegningsoptimering for at forhindre fejl og materialespild

Vores 12-personers oversøiske detaljeringsteam af stålkonstruktioner optimerer forbindelsesdetaljer og verificerer belastningsberegninger i overensstemmelse med lokale standarder (BS, EN, GB). Vi retter proaktivt problemer såsom bjælke-søjlesammenstød og uoverensstemmelser i pladetykkelse fundet i originale tegninger, hvilket reducerer materialespild på stedet med i gennemsnit 8 %.

4. One-stop grænseoverskridende supporttjenester

Vi leverer eksportgasning, fugtsikker og anti-rust emballage, flersprogede installationsvejledningsvideoer og toldbehandlingsdokumentation. Til oversøiske projektsteder kan vi udsende certificerede stålkonstruktionsingeniører til at give installationsvejledning på stedet og overvinde kommunikationsbarrierer forbundet med fjernkonstruktion.

5. Langsigtet garanti og reparationssupport

Forudsat at der ikke er nogen menneskeskabt overbelastning, tilbyder vi 3 års garanti på lak, 15 års garanti på varmgalvanisering og livslang teknisk support til hovedstrukturen. Fabrikstildelte komponentnumre sikrer sporbarhed, og reservedele med samme specifikationer forbliver tilgængelige i op til 10 år.

FAQ

Q1: Skal der bruges variabelt tværsnit H-bjælker til portalramme tagbjælker?

A: For spændvidder ≤15m med standard tagbelastninger kan konstantsektions H-bjælker bruges til at sænke omkostningerne. For spændvidder >15m eller hvor tagbelastninger (regn/sne) er betydelige, kræves bjælker med variabelt tværsnit; disse kan reducere stålforbruget med 15%-20% og samtidig sænke forskydningskræfterne ved understøtningerne.

Q2: Hvordan vælger jeg hurtigt mellem svejste H-bjælker og varmvalsede H-bjælker?

A: Vælg varmvalsede bjælker til standarddimensioner og stramme tidsplaner; vælg svejste bjælker til ikke-standardtværsnit, variable dybder, ekstra lange spændvidder eller specielle pladetykkelser. Varmvalsede bjælker er fri for svejsespændinger og velegnede til områder med lav temperatur, hvorimod svejsede bjælker giver større tilpasningsfleksibilitet.

Spørgsmål 3: Vil skæreåbninger i nettet af en H-bjælke påvirke den strukturelle sikkerhed?

A: Små åbninger forstærket med afstivningsplader i lavforskydningszonen (midtspænding) kompromitterer ikke sikkerheden; åbninger er dog strengt forbudt i højforskydningszonen nær understøtninger, da de let kan udløse vævsforskydningsfejl. Vores detaljerede designtegninger markerer tydeligt disse forbudte zoner.

Spørgsmål 4: Hvilken anti-korrosionsopløsning anbefales til oversøiske regioner med høj eksponering for saltspray?

Sv: Varmgalvanisering er obligatorisk for kystområder inden for 5 km fra kysten, da malingssystemer uundgåeligt vil skalle og ruste inden for 3-5 år; til kystnære områder med høj konstruktion giver højbyggede epoxy-topcoatinger en bedre samlet omkostningseffektivitet.

Q5: Hvordan håndteres bjælker, hvis de er for lange til standard køretøjstransport?

A: Bjælker over 12 meter er præfabrikerede i segmenter med præcisionsbearbejdede svejsefaser. On-site splejsning bruger Grade I fuld penetration stumpsvejsninger; Når ultralydstestning bekræfter svejseintegritet, fungerer den splejsede bjælke identisk med en kontinuerlig og opfylder strukturelle acceptstandarder.

Q6: Hvordan bestemmes endepladetykkelsen? Kan en standardtykkelse bruges over hele linjen?

A: En universel standard kan ikke anvendes; endepladetykkelsen beregnes ud fra den maksimale støttereaktionskraft, typisk fra 16 mm til 40 mm. Tilfældig brug af tynde plader kan føre til bøjning af endepladen eller boltglidning; vi leverer gratis tykkelsesberegninger baseret på projektspecifikke belastninger.
