HAISHENGgiver konstrueretCirkulær hule stålrørssøjleløsninger til stålbygninger, industrianlæg, stadioner, gangbroer, broer, baldakiner og præfabrikerede konstruktioner. Fremstillet af Q235B eller Q355B konstruktionsstål, kombinerer disse søjler en cirkulær bærende profil med fleksibel forbindelse og korrosionsbeskyttelsesmuligheder til krævende konstruktionsapplikationer.
En cirkulær hul stålrørssøjle er et lodret konstruktionselement designet til at overføre belastninger fra en overbygning til dens fundament. Dens hule cirkulære sektion giver afbalanceret belastningsfordeling, stærk aksial kompressionsydelse, vridningsmodstand og relativt lav vindmodstand. Afhængigt af projektets krav kan søjler fremstilles af sømløse eller svejste stålrør og tilpasses med bundplader, afstivninger, forbindelsesplader, flanger, løftetilbehør og beskyttende belægninger. Denne artikel forklarer deres konstruktion, nøglespecifikationer, fremstillingsproces, fordele, applikationer og valgovervejelser.
Indholdsfortegnelse
- Hvad er en cirkulær hul stålrørsøjle?
- Hvordan er en cirkulær hul stålrørssøjle konfigureret?
- Hvad er de vigtigste strukturelle fordele?
- Hvilke specifikationer skal købere vurdere?
- Hvordan fremstilles cirkulære hule stålrørssøjler?
- Hvor bruges cirkulære hule stålrørssøjler?
- Hvordan er det sammenlignet med andre stålsøjler?
- Hvordan skal købere vælge den rigtige kolonne?
- Ofte stillede spørgsmål
- Hvorfor arbejde med en professionel producent?

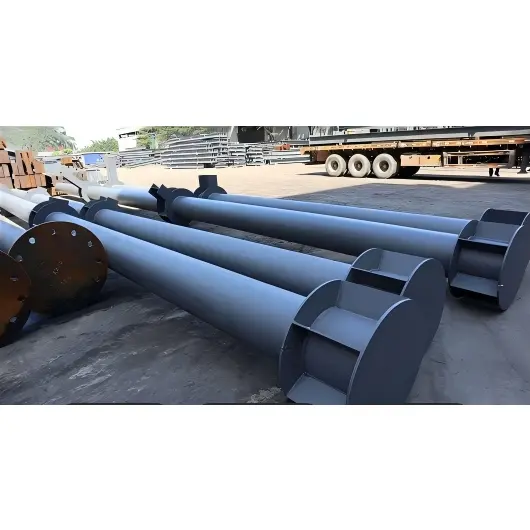

Hvad er en cirkulær hul stålrørsøjle?
En cirkulær hul stålrørsøjle er en lodret bærende strukturel komponent med et hult cylindrisk tværsnit. Det er almindeligvis fremstillet af kulstofkonstruktionsstål eller lavlegeret stål og kan fremstilles som enten et sømløst rør eller et valset og svejset rør.
I modsætning til en solid stålsøjle reducerer den hule konfiguration unødvendigt materiale, mens den bevarer en stærk strukturel profil. Den cirkulære geometri fordeler spændinger rundt i omkredsen og giver ensartet modstand uanset belastningsretning. Dette gør designet særligt nyttigt, hvor søjler kan opleve kombineret aksial kompression, bøjning, torsion, vindbelastninger eller excentriske kræfter.
En typisk specifikation er udtrykt somφD × t × Lhvor D repræsenterer den udvendige diameter, t repræsenterer vægtykkelse, og L repræsenterer søjlelængde. For eksempel angiver φ219 × 8 × 6000 en 219 mm udvendig diameter, 8 mm vægtykkelse og 6 m længde.
Hvordan er en cirkulær hul stålrørssøjle konfigureret?
En strukturel rørsøjle er mere end et stålrør. Til mange projekter indeholder den komplette samling forbindelses- og forstærkningskomponenter, der tillader søjlen at integrere med fundamenter, bjælker, tagsystemer og andre strukturelle elementer.
- Kolonnetekst:Det primære cirkulære stålrør valgt i henhold til diameter, vægtykkelse, længde, materialekvalitet og designbelastninger.
- Bundplade:En svejst stålplade, der overfører søjlebelastninger til fundamentet gennem ankerbolte.
- Afstivningsplader eller ringe:Armering anvendes, hvor der kræves højere belastninger eller lokal knækmodstand.
- Topplade eller flange:Giver et forbindelsespunkt for bjælker, spær, øvre søjler eller andre strukturelle komponenter.
- Tilslutningsplader og konsoller:Forenkle bjælke-til-søjle- eller rør-til-rør-forbindelser.
- Højstyrke bolte:Anvendes til boltede strukturelle forbindelser, hvor det er specificeret af det tekniske design.
- Beskyttende belægning:Primer, mellem- og topcoat-systemer eller galvanisering kan påføres alt efter miljøforholdene.
For ekstra lange strukturer kan individuelle sektioner også sammenføjes gennem svejsede, flange eller andre konstruerede splejsningskonfigurationer.
Hvad er de vigtigste strukturelle fordele?
Balanceret belastningsfordeling
Det cirkulære tværsnit har ingen konventionel stærk og svag akse. Dens geometri fordeler spænding rundt om røret, hvilket gør det velegnet til strukturer, der udsættes for belastninger fra forskellige retninger.
Stærk kompression og torsionsydelse
Rørsøjler vælges ofte til applikationer, der kræver betydelig aksial belastningskapacitet og modstand mod vridningspåvirkninger. Den lukkede hule sektion giver også nyttig strukturel effektivitet, hvor stabilitet og flervejsbelastning er vigtig.
Reduceret vindeksponering
Den strømlinede cylindriske profil kan reducere aerodynamisk modstand sammenlignet med kantede strukturelle profiler. Denne egenskab kan være værdifuld for udsatte søjler i baldakiner, gangbroer, tårne, stadionstrukturer og andre udendørs installationer.
Effektiv installation
Sammenlignet med nogle tungere strukturelle alternativer kan hule stålsøjler tilbyde et effektivt styrke-til-vægt-forhold. Fabriksfremstilling af bundplader, forbindelseskomponenter, huller og beskyttende belægninger kan også reducere mængden af forarbejdning, der kræves på byggepladsen.
Arkitektonisk fleksibilitet
Det glatte cylindriske udseende fungerer godt, når strukturelle komponenter er bevidst synlige. Cirkulære søjler kan derfor kombinere strukturelle og arkitektoniske funktioner i erhvervsbygninger, offentlige faciliteter, landskabsstrukturer og moderne industriprojekter.
Hvilke specifikationer skal købere vurdere?
Valg af en strukturel søjle bør begynde med tekniske krav i stedet for blot at vælge en rørdiameter. Materialekvalitet, vægtykkelse, længde, forbindelseskonfiguration, belastningsforhold, fremstillingstolerancer og korrosionsmiljø påvirker alle den endelige specifikation.
| Parameter | Typisk information | Hvorfor det betyder noget |
|---|---|---|
| Stålkvalitet | Q235B / Q355B | Bestemmer grundlæggende styrke og egnethed til strukturel belastning |
| Udvendig diameter | Ca. φ89–φ1020 mm og tilpassede størrelser | Påvirker belastningskapacitet, stabilitet, forbindelsesdesign og udseende |
| Vægtykkelse | Ca. 4–50 mm | Understøtter strukturel styrke og lokal bøjningsmodstand |
| Længde | Almindeligvis 6 m / 9 m / 12 m | Bestemmer krav til transport, opstilling og splejsning |
| Fremstillingstype | Sømløs eller svejset | Valgt i henhold til diameter, belastning, fabrikationskrav og pris |
| Overfladebeskyttelse | Maling eller varmgalvanisering | Hjælper med at beskytte stål mod korrosion i forskellige miljøer |
| Tilslutningskomponenter | Bundplader, flanger, afstivninger, bolte, konsoller | Sikrer kompatibilitet med det overordnede strukturelle system |
For eksempel identificerer HAISHENGs produktinformation Q235B og Q355B som almindelige materialekvaliteter og giver rørdimensioner i formatet φD × t × L. Faktiske strukturelle dimensioner bør altid bestemmes ud fra projektberegninger og gældende designstandarder.
Hvordan fremstilles cirkulære hule stålrørssøjler?
Professionel fremstilling omdanner stålrør eller plade til en færdig strukturel samling klar til transport og installation. En kontrolleret produktionsproces hjælper med at opretholde dimensionsnøjagtighed, svejsekvalitet, rethed og overfladebeskyttelse.
- Råvareinspektion:Stålkvalitet, dimensioner, overfladetilstand og relevant materialedokumentation kontrolleres.
- Skæring:Rør eller stålplader skæres i henhold til den nødvendige søjlelængde og fabrikationstegninger.
- Dannelse:Svejste søjler med stor diameter kan fremstilles ved at rulle stålplade til en cylindrisk form efterfulgt af svejsning.
- Afslut forberedelse:Søjleender kan bearbejdes eller affases for at opnå den nødvendige forbindelsesgeometri.
- Komponentsamling:Bundplader, topplader, afstivninger, konsoller, flanger og tilslutningsplader er placeret i henhold til tekniske tegninger.
- Svejsning:Komponenter svejses ved hjælp af passende fremstillingsprocedurer, med ikke-destruktiv testning, hvor det er nødvendigt.
- Opretning og korrektion:Svejsedeformation og søjleretning kontrolleres og korrigeres efter behov.
- Hulbehandling:Bolte- og hjælpehuller bores eller bearbejdes til specificerede dimensioner og placeringer.
- Overfladebehandling:Rust og mølleskala kan fjernes gennem sandblæsning, før primer og beskyttende belægning påføres.
- Afsluttende inspektion:Dimensioner, forbindelser, svejsninger, belægningstilstand, markeringer og emballage inspiceres før forsendelse.
For søjler med stor diameter giver den svejste konstruktion større fleksibilitet i diameter og vægtykkelse. Sømløse rørsøjler kan i mellemtiden være nyttige, hvor sømløs konstruktion og specifikke dimensionskrav foretrækkes.
Hvor bruges cirkulære hule stålrørssøjler?
Kombinationen af strukturel ydeevne og ren cylindrisk geometri gør det muligt for disse søjler at tjene både ingeniørmæssige og arkitektoniske formål.
- Industrianlæg:Anvendes som vertikale konstruktionsstøtter på fabrikker og produktionsanlæg.
- Stadioner og store spillesteder:Velegnet til strukturer, hvor belastning i flere retninger og arkitektonisk udseende er vigtige.
- Gangbroer og baldakiner:Den glatte profil giver en praktisk løsning til udsatte udendørs understøtninger.
- Præfabrikerede bygninger:Fabriksfremstillede komponenter kan forenkle montagen og forbedre konstruktionskoordineringen.
- Broer og kommunale strukturer:Gælder for udvalgte moler, støtteelementer, autoværnstolper og relaterede strukturer.
- Landskabsarkitektur:Cylindriske søjler kan give strukturel støtte og samtidig bevare et rent visuelt udseende.
- Højhuse strukturer:Større CHS-elementer kan konstrueres til betydelige vertikale og kombinerede belastninger.
Hvordan er det sammenlignet med andre stålsøjler?
Forskellige strukturelle profiler tjener forskellige tekniske formål. Et cirkulært hulprofil bør derfor vurderes i henhold til projektets krav frem for at behandles som en universel erstatning for H-profil eller firkantede/rektangulære hulprofiler.
| Feature | Cirkulært hulsnit | Firkantet/rektangulært hulsnit | H-Sektion Stål |
|---|---|---|---|
| Tværsnit | Rund og hul | Firkantet eller rektangulært og hult | Åben H-formet profil |
| Multi-Directional Behavior | Balanceret omkring sektionen | Afhænger af sektionsgeometri | Stærke og svage økser er forskellige |
| Vridningsmodstand | Stærk lukket sektionsadfærd | God opførsel i lukket sektion | Generelt mindre effektiv i torsion |
| Vindeksponering | Strømlinet cylindrisk profil | Mere kantet profil | Åben flange-og-væv profil |
| Arkitektonisk udseende | Glat og cylindrisk | Rent geometrisk udseende | Konventionelt strukturelt udseende |
| Typiske applikationer | Store spændvidder, udsatte strukturer, søjler, arkitektoniske understøtninger | Bygninger, rammer, udstyrsstøtter | Rammer i flere etager og tunge strukturelle systemer |
Det relevante afsnit afhænger af strukturelle beregninger, tilslutningskrav, fremstillingsforhold, materialetilgængelighed, projektbudget og gældende byggestandarder.
Hvordan skal købere vælge den rigtige kolonne?
For indkøbsteams, ingeniører, entreprenører og stålkonstruktionsfabrikanter kan en klar teknisk specifikation reducere kommunikationsproblemer og tilbudsforsinkelser betydeligt.
- Definer designbelastningerne:Angiv aksiale belastninger, bøjningsmomenter, torsionseffekter, vindbelastninger, seismiske forhold og andre relevante designoplysninger.
- Bekræft dimensioner:Angiv udvendig diameter, vægtykkelse, længde og nødvendige dimensionstolerancer.
- Vælg materialekvalitet:Q235B og Q355B er almindelige valg, mens den endelige karakter skal overholde projektets designkrav.
- Bestem forbindelsesdetaljer:Angiv grundpladedimensioner, ankerboltarrangement, flangekrav, bjælkeforbindelsesplaceringer og afstivningsdetaljer.
- Overvej miljøet:Udendørs, fugtige, kystnære eller kemisk aggressive miljøer kan kræve forbedret korrosionsbeskyttelse.
- Bekræft inspektionskrav:Diskuter dimensionsinspektion, svejseinspektion, ikke-destruktiv prøvning, belægningstykkelse og dokumentation før produktion.
- Planlæg logistik:Overvej kolonnelængde, transportrestriktioner, løftepunkter, segmentering, emballering og installationsrækkefølge.
En detaljeret tegning eller specifikationspakke giver producenten mulighed for at bestemme den mest passende fremstillingsrute og forbindelseskonfiguration. Købere kan også gennemgå strukturelle stålkomponenter for at forstå, hvordan søjler integreres med andre fremstillede stålelementer.
Ofte stillede spørgsmål
Hvilke materialer bruges almindeligvis til cirkulære hule stålrørssøjler?
Q235B og Q355B konstruktionsstål er almindeligvis specificeret for disse søjler. Det endelige materiale bør vælges i henhold til strukturelle beregninger, gældende standarder, miljøforhold og projektkrav.
Hvad er forskellen mellem sømløse og svejsede rørsøjler?
Sømløse søjler er fremstillet af sømløse stålrør og har ikke en langsgående svejsning. Svejste søjler er dannet af stålplade og forbundet ved svejsning. Svejset konstruktion giver større fleksibilitet til store diametre og tilpassede vægtykkelser, mens sømløse rør kan være fordelagtige til specifikke diameter og strukturelle krav.
Kan en cirkulær hul stålrørssøjle tilpasses?
Ja. Afhængigt af fabrikationsevner og tekniske krav kan diameter, vægtykkelse, længde, bundplader, topforbindelser, afstivninger, forbindelsesplader, bolthuller, løfteøjer, splejsningskonfigurationer og overfladebehandlinger tilpasses.
Hvordan håndteres korrosionsbeskyttelse?
Almindelige muligheder omfatter sandblæsning efterfulgt af primer-, mellem- og topcoat-systemer. Varmgalvanisering kan også overvejes til passende applikationer, især hvor der kræves forbedret korrosionsbeskyttelse.
Er cirkulære rørsøjler velegnede til udendørs konstruktioner?
De kan bruges i udendørs applikationer såsom baldakiner, gangbroer, landskabsstrukturer, kommunale faciliteter og andre udsatte stålsystemer, når søjledimensioner, strukturelt design, forbindelser og korrosionsbeskyttelsessystem er passende specificeret.
Hvilke oplysninger skal oplyses, når du anmoder om et tilbud?
Nyttige oplysninger omfatter mængde, stålkvalitet, udvendig diameter, vægtykkelse, længde, forbindelsestegninger, bundpladedetaljer, krav til overfladebehandling, inspektionsstandarder, destination og forventet leveringsplan. Strukturelle tegninger er særligt nyttige til skræddersyede projekter.
Hvorfor arbejde med en professionel producent?
En strukturel søjle skal fungere som en del af et komplet bærende system, så produktvalg bør involvere mere end at sammenligne rørpriser. Fremstillingsnøjagtighed, svejsekvalitet, forbindelsesdetaljer, overfladebeskyttelse, inspektionsprocedurer, emballering og leveringskoordinering påvirker alle det endelige projektresultat.
HAISHENG leverer cirkulære hule stålrørssøjler, der bruger Q235B eller Q355B konstruktionsstål og understøtter fremstillingskonfigurationer, herunder bundplader, afstivninger, forbindelsesplader, højstyrkebolte og beskyttende belægninger. Til projektspecifikke krav kan købere levere tegninger, dimensioner, læsseoplysninger, mængde og anvendelsesbetingelser, så den passende kolonnekonfiguration kan evalueres.
Planlægger du et stålkonstruktionsprojekt eller indkøber du tilpassede strukturelle søjler?Del dine tegninger og tekniske krav med HAISHENG i dag. Til materialevalg, fremstillingsdetaljer, forbindelseskonfigurationer, tilbudssupport og leveringsplanlægning,kontakt osfor at diskutere dit projekt med HAISHENG-teamet.
